人体感应式运动检测传感装置结构设计

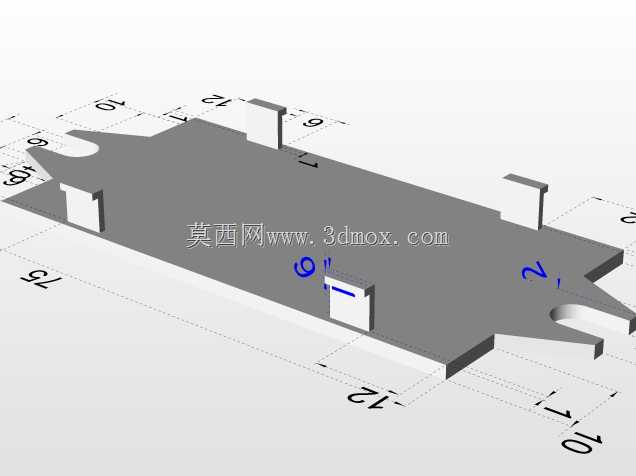

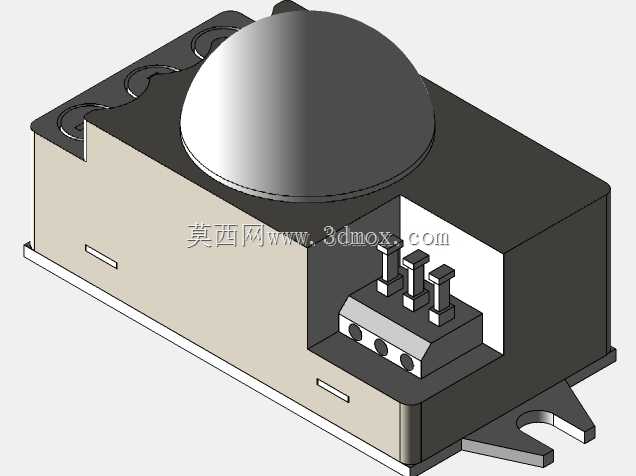

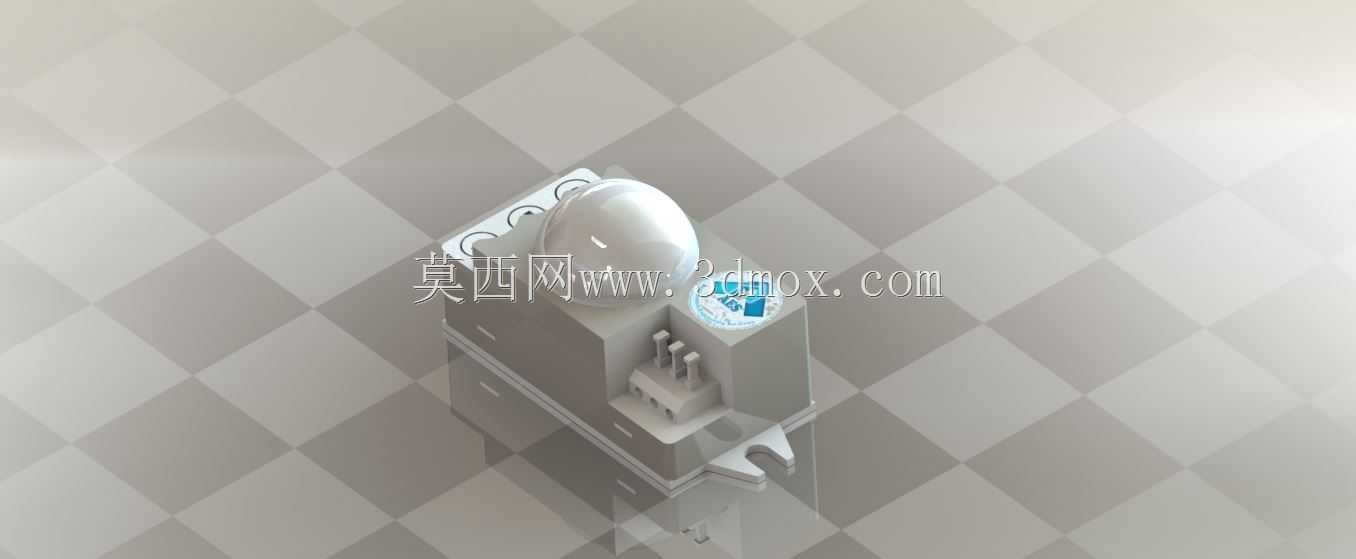

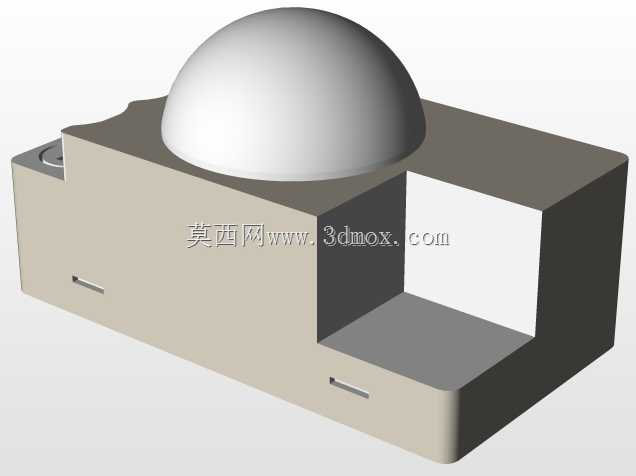

　　这款运动传感装置的结构设计，核心围绕被动式红外探测的工作逻辑展开，顶部半球形菲涅尔透镜罩采用圆弧过渡造型，既保证探测视场角覆盖水平120度、垂直60度的有效范围，也避免棱角结构积灰影响红外穿透效率，透镜与下方壳体的配合预留0.2mm的密封胶槽，可适配常规灌胶工艺实现IP54级防尘防护，满足楼道、家居玄关、公共卫生间等半开放场景的安装使用需求。壳体主体采用阻燃ABS注塑成型的分体式结构，上盖与底座通过侧边卡扣加底部两个安装耳的螺丝孔实现固定，安装耳预留的长圆孔可适配86型暗装接线盒的孔距，也支持墙面明装的自攻螺丝固定，整体安装边界控制在长60mm、宽40mm、高35mm范围内，不会占用过多墙面安装空间，适配常规家装、

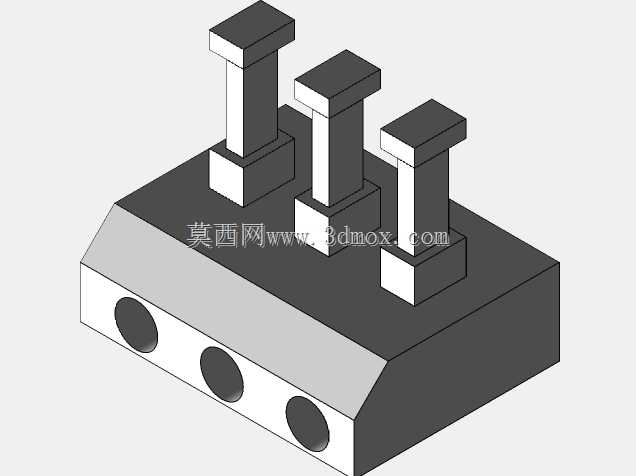

　　工装的布线预留尺寸。装置内部的接线端子采用下沉式布局，端子台与透镜探测模块之间设置2mm厚的隔光挡板，避免内部电路的红外辐射干扰探测精度，三个接线端子分别对应火线进、火线出、零线接位，强电走线区域与探测电路板之间设置绝缘挡墙，满足强电类感应开关的电气安全间隙要求。从实际应用场景来看，这类传感装置可直接替换普通墙面开关，实现照明回路的人体感应自动通断，也可接入安防报警系统作为入侵检测触发元件，或是接入智能家居控制中枢实现人来设备启动、人走延时断电的节能控制逻辑。设计过程中针对探测模块的安装位置做了限位筋定位，保证透镜焦点与红外感应探头的接收面完全重合，避免装配偏差导致探测距离缩短、探测盲区增大的问题，

　　壳体侧面预留的两个浅凹槽对应内部光敏电阻的安装位，可实现环境亮度检测，保证白天光线充足时感应功能不触发，仅在暗光环境下响应人体运动信号，兼顾使用便利性与节能效果。底座边缘设置的一圈走线槽，可适配墙面预埋线从后方、侧方不同方向进入接线腔，不用额外弯折导线，降低现场安装的接线难度，整体结构没有复杂的异形曲面，注塑成型时脱模斜度控制在1.5度，量产时模具加工难度低，成品装配工序仅需扣合、锁螺丝两步，生产装配效率较高。
