农业作业双摆臂往复驱动执行机构

　　这套双摆臂式执行机构，主要面向田间垄作作业场景设计，可搭载在小型自走式农业作业平台上，完成垄间作物的扶禾、行间除草、株间授粉等需要周期性往复动作的作业环节，适配株距20-40厘米的旱地作物种植模式，安装时需保证摆臂回转中心距离作物垄面高度在18-25厘米区间，避免作业过程中碰刮作物茎秆或垄体土面。

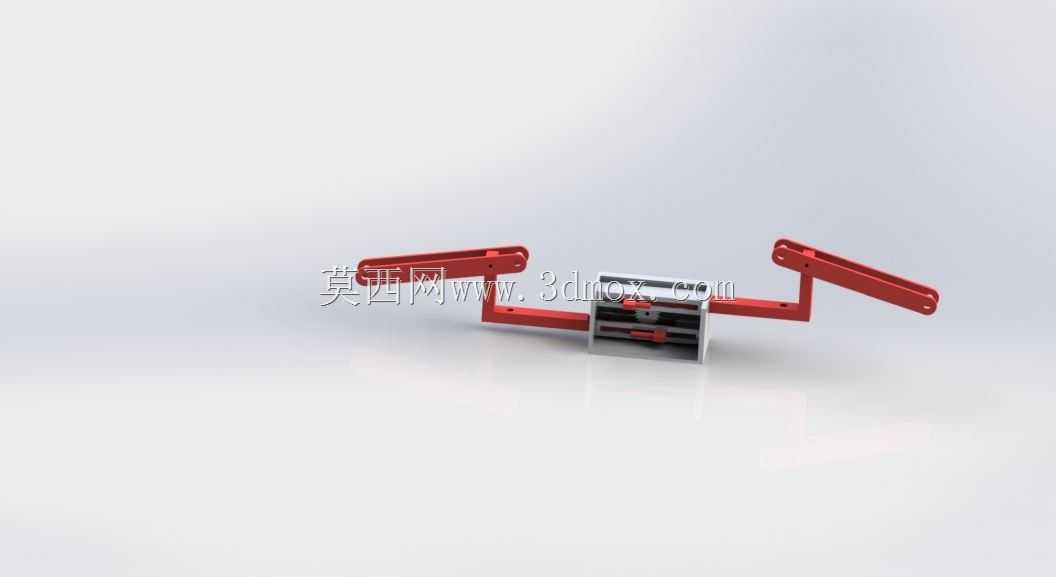

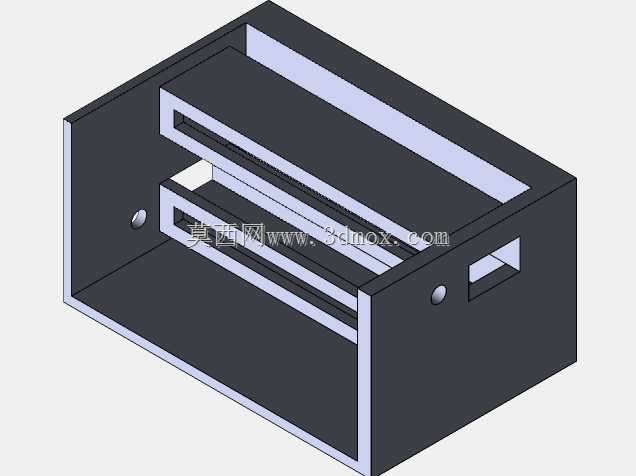

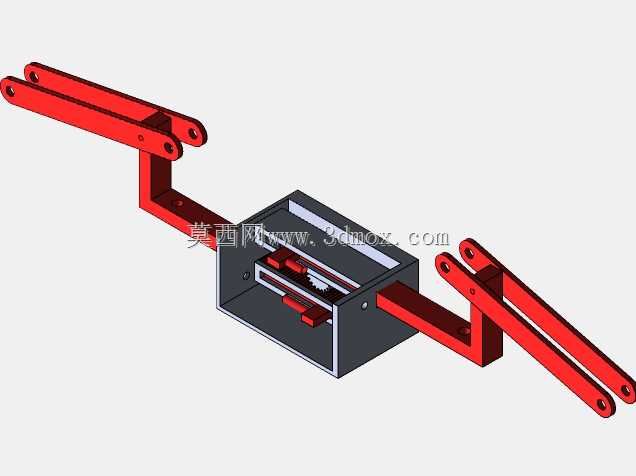

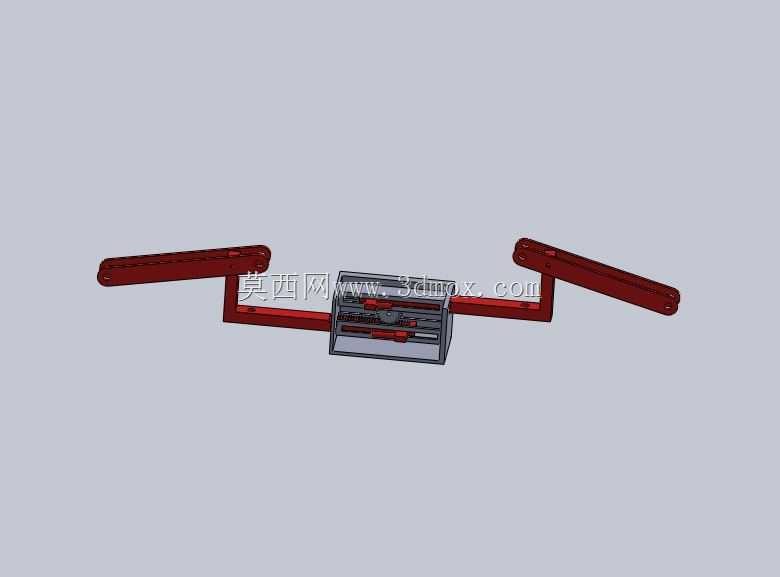

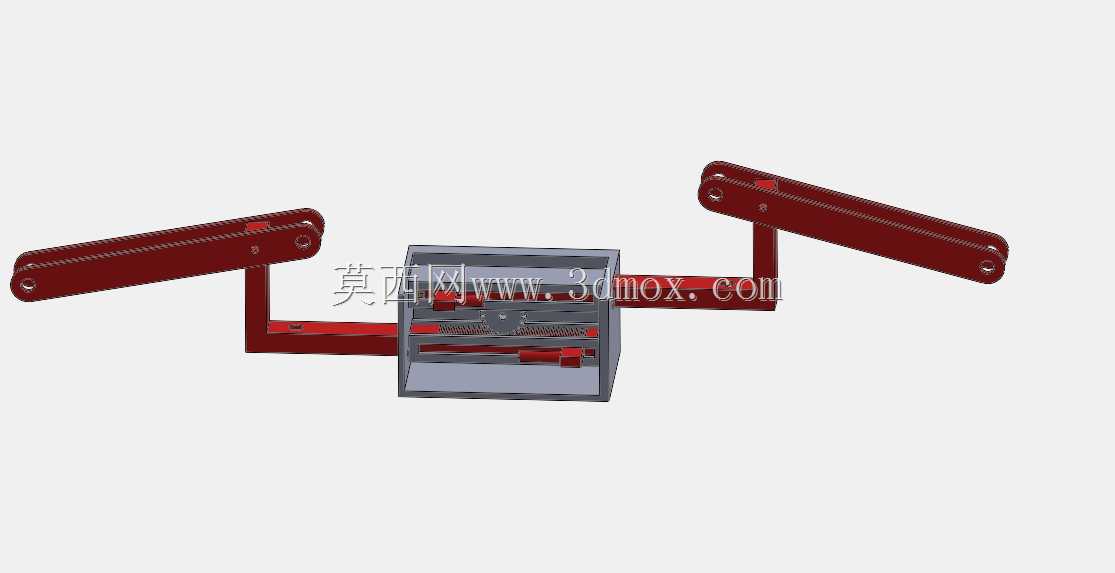

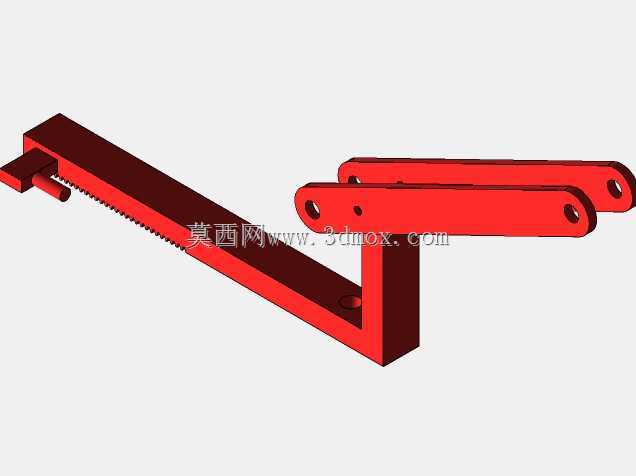

　　从结构布局来看，整套机构采用中间集成驱动盒+双侧对称摆臂的布置形式，中间驱动盒为整体式钣金折弯焊接结构，内部集成了直线往复驱动单元与传动转换组件，可将液压输入的直线往复运动转换为两侧摆臂的同步回转摆动，双侧摆臂采用等长设计，单臂有效作业长度为22厘米，摆臂末端预留了标准工装安装孔位，可根据不同作业需求快速更换扶禾爪、除草刷、授粉喷头等不同作业端头，无需改动主体传动结构。

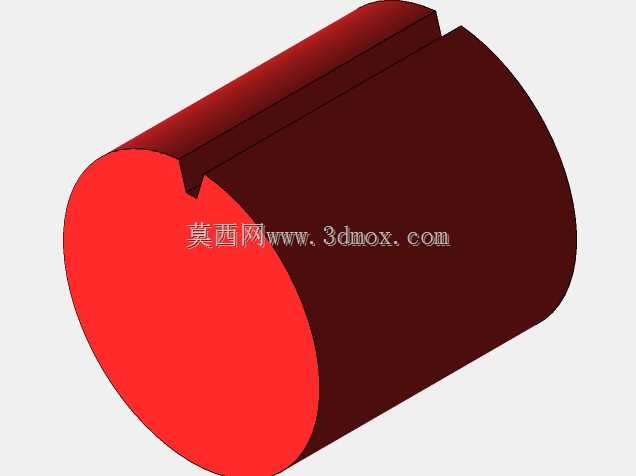

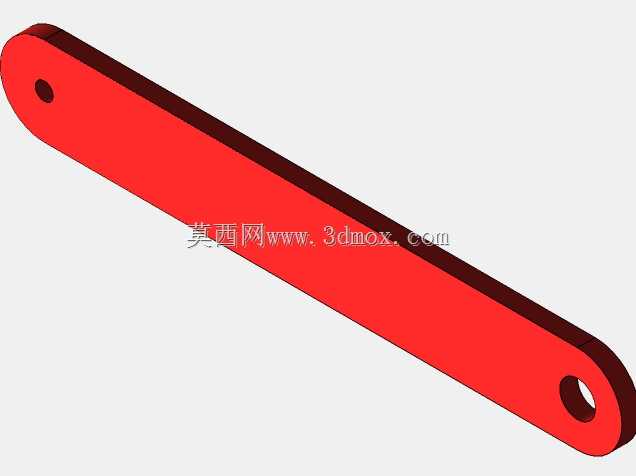

　　设计过程中优先考虑了田间作业的抗污损需求，所有转动铰接点均采用带防尘密封圈的自润滑轴套，避免田间泥沙、作物碎屑进入铰接缝隙造成卡滞，驱动盒的拼接缝隙全部打胶密封，可抵御田间喷溅的泥水、农药雾滴侵蚀，降低日常维护频次。摆臂采用冲压成型的扁钢结构，截面抗弯模量经过核算，在单侧承受50牛作业阻力的情况下，摆臂末端形变量不超过1.5毫米，保证作业动作的位置精度，不会因受力变形出现作业范围偏移的问题。

　　安装边界方面，中间驱动盒的主体安装尺寸为长12厘米、宽8厘米、高6厘米，底部预留了四个M6的螺栓安装孔，孔位间距为90毫米*50毫米，可直接固定在作业平台的标准安装型材上，液压油路口径为标准6毫米快插接口，接入设备液压系统时无需额外转换接头。摆臂的摆动角度范围可通过驱动盒内部的行程挡块调整，调整区间为正负30度，可根据不同作物的冠幅宽度灵活设置摆幅，避免摆臂动作过大碰伤作物叶片或果实。

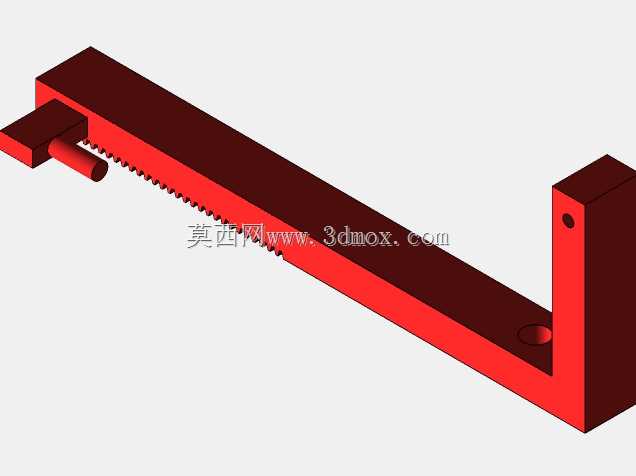

　　传动结构的设计上摒弃了传统的齿轮啮合传动形式，采用滑块滑槽的传动转换结构，相比齿轮结构抗冲击能力更强，当摆臂碰到田间土块、作物秸秆等硬障碍物时，可通过结构间隙实现小幅缓冲，不会出现齿轮崩齿的故障，整套机构的空载往复频率最高可达每分钟60次，完全匹配常规自走式农业设备1-3km/h的作业行进速度，保证作业覆盖无遗漏。
