并联式三角洲拾取作业机器人结构设计

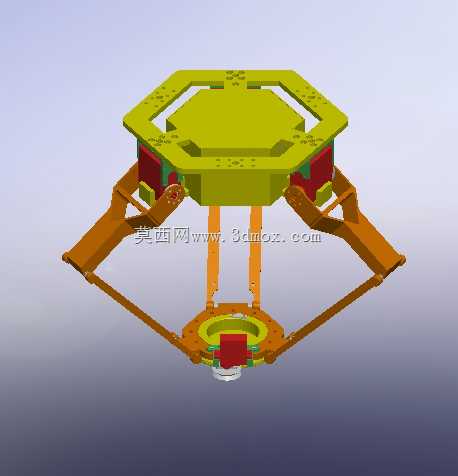

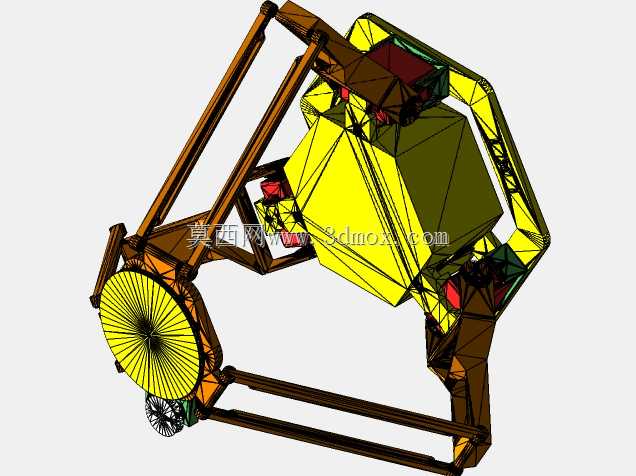

　　这款并联构型的三角洲作业机构，核心面向轻工生产线上的高速轻载拾取分拣场景，常见于食品包装、电子元器件分拣、医药装盒这类节拍要求高、负载不大的工位，相比串联关节机械臂，它的运动惯量更低，动态响应速度更快，能在固定工作半径内实现每秒数次的往复取放动作，适配流水线连续作业的节奏。从结构布局来看，它采用三组对称分布的支臂连接上下平台，上平台为固定安装基座，预留了对应设备机架的安装孔位，可直接固定在流水线正上方的机架横梁上，安装时需保证基座平面与流水线作业面平行，避免运动过程中出现末端轨迹偏移。三组支臂均采用轻量化的框架式结构，在保证支臂刚性的前提下尽可能降低运动部件重量，减少驱动端的负载冲击，

　　支臂与上下平台的铰接处均设计了转动副间隙补偿结构，长期运行后可通过调整铰接件预紧力消除回程间隙，保证末端定位精度。末端执行器的安装法兰位于下平台中心位置，可根据实际作业需求更换吸盘、夹爪等不同执行元件，法兰接口采用通用的圆周等分孔设计，适配市面上多数标准气动、电动执行件的安装尺寸，无需额外制作过渡连接板。设计过程中优先考虑了运动空间的边界约束，三组支臂的长度、铰接点分布角度均经过运动学仿真验证，在额定工作半径内不存在机构死点，末端可实现XYZ三个方向的平动，覆盖常见流水线的作业宽度范围，同时支臂运动过程中不会与周边的输送线护板、料架产生干涉。整个机构的驱动部件均布置在上平台位置，运动时线缆不会随支臂反复弯折，

　　能有效降低线缆磨损带来的设备故障，日常维护时仅需定期检查铰接处的润滑状态与紧固件松紧即可，无需拆解复杂的传动结构。针对3D打印试制的需求，所有零部件的壁厚、连接结构均做了适配打印工艺的优化，无需额外添加支撑即可完成大部分零件的打印制作，小批量试制时可快速组装验证运动逻辑，缩短设备前期开发的验证周期。
