带安装基座的球墨铸铁窨井盖结构

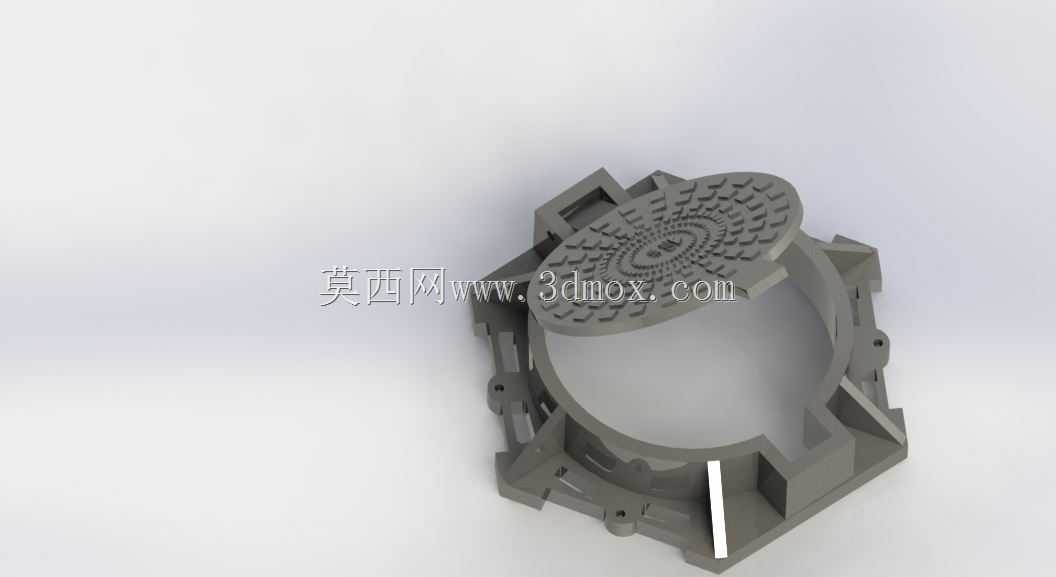

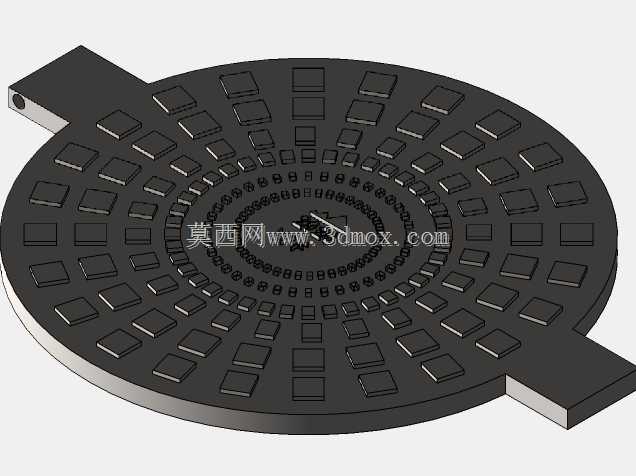

　　日常市政道路、小区步道、厂区管网区域的地下管线检修口，都需要这类带配套基座的井盖构件做覆盖防护，既要满足日常行人、车辆通行的承重需求，也要避免井口裸露带来的坠落、杂物坠入管网的风险，同时还要兼顾检修时的开启便利性，是地下管网系统中最常见的地面附属构件。这款井盖的设计没有采用常规圆形井盖直接搭放井圈的简单结构，而是做了一体化的方形安装基座，基座四周预留了向外延伸的安装支耳与加强筋结构，安装时可以直接将基座嵌放在井口的混凝土浇筑层内，支耳与预埋的固定件配合锁紧，能避免长期车辆碾压后出现井圈移位、井盖翘曲响动的常见问题，相比传统无外伸固定结构的井圈，抗沉降能力有明显提升。盖板表面做了交错排布的凹凸防滑纹理，中心区域的纹路做了加密处理，

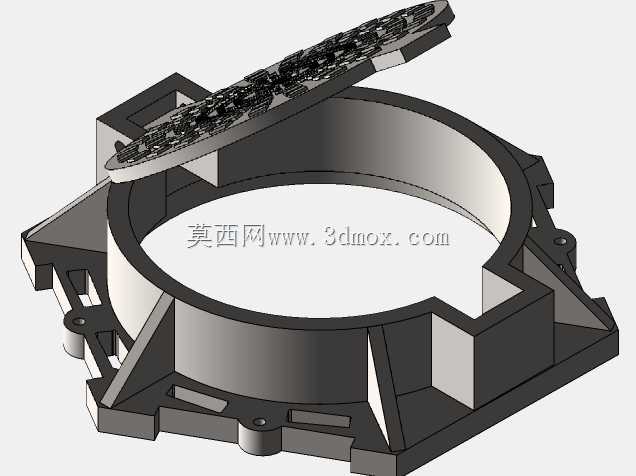

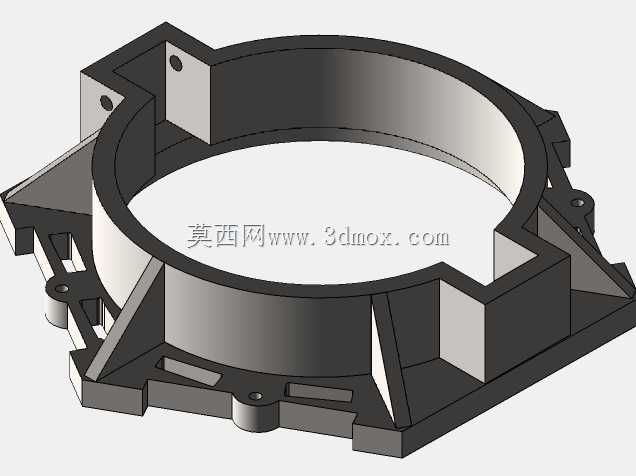

　　既可以在雨天增加轮胎、鞋底与盖板的摩擦力，避免行人滑倒、车辆打滑，纹理的凸起结构也能分散盖板表面的集中荷载，减少重型车辆反复碾压造成的盖板局部变形。盖板与基座的配合面做了阶梯式搭接结构，搭接位置预留了均匀的配合间隙，不会因为热胀冷缩出现盖板卡滞无法开启的问题，同时阶梯结构可以阻挡路面的积水直接顺着缝隙灌入井内，减少管网的进水压力。从安装边界来看，方形基座的外轮廓尺寸适配常规直径700mm的检查井井口，基座高度与常规道路铺装层的厚度匹配，安装完成后盖板上表面可以与路面完全齐平，不会出现凸起绊脚或者凹陷积水的问题。基座内侧的承托面做了均匀的壁厚过渡，从与混凝土接触的外侧到承托盖板的内侧，壁厚逐步变化，既保证了整体结构强度，

　　也尽可能控制了构件的整体重量，降低运输与安装时的劳动强度。盖板边缘预留了专用的开启孔位，可以用通用的井盖撬棍直接插入开启，不需要额外配置专用工具，适配市政运维的常规作业流程。整体结构的加强筋排布完全顺着荷载传递路径设计，基座上的加强筋从安装支耳位置延伸到承托面，将盖板承受的竖向荷载直接分散到周围的混凝土铺装层，避免应力集中在井圈局部造成结构破损，能够满足城市主干道的重型车辆通行承重要求。
