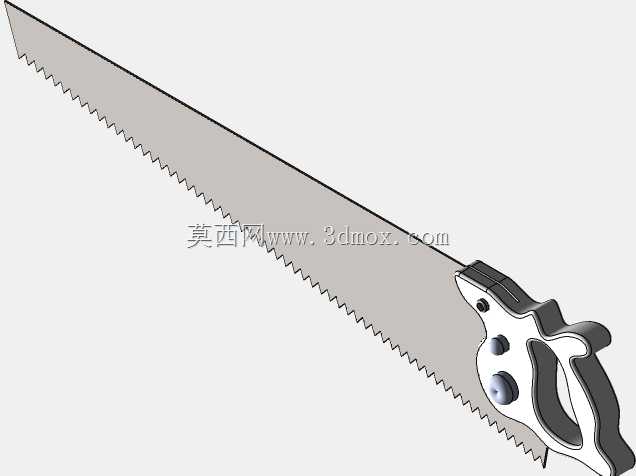

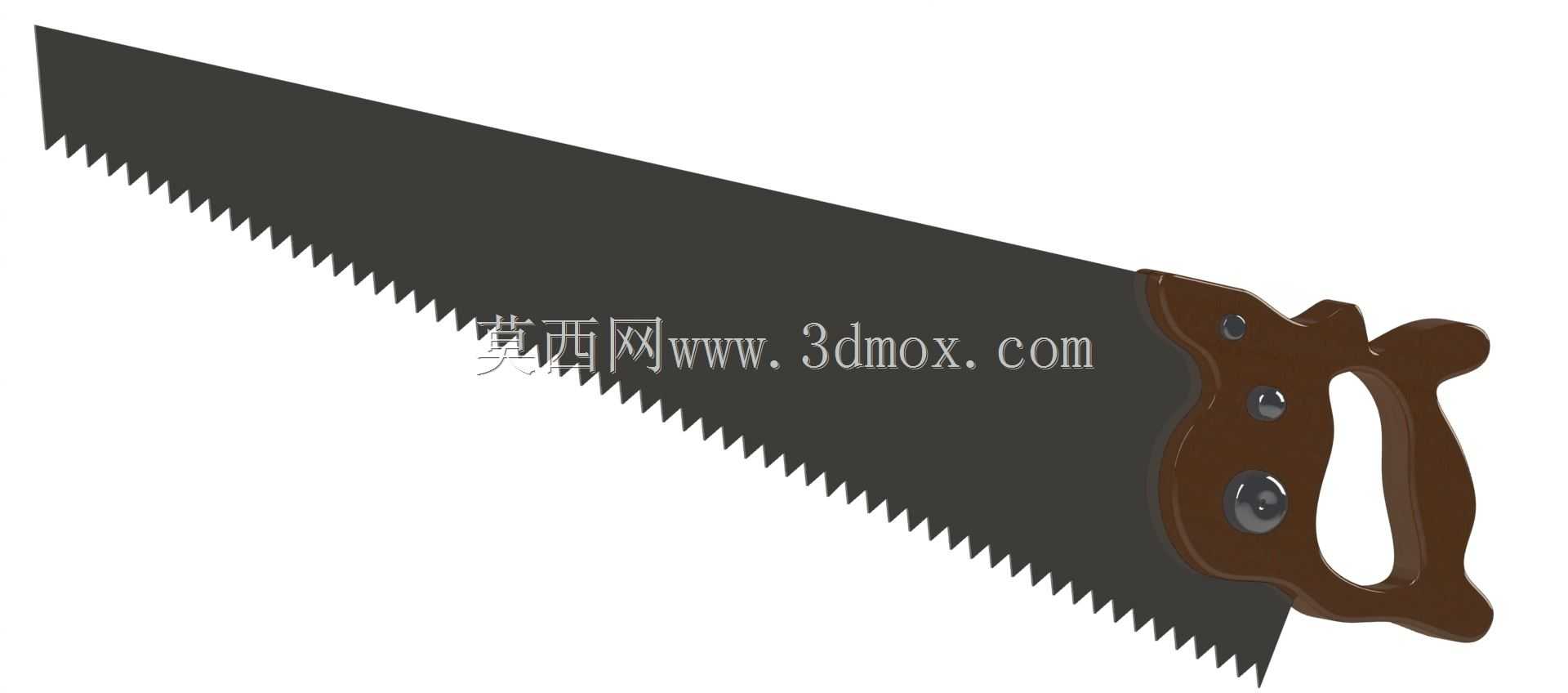

手用木工板锯三维结构设计模型

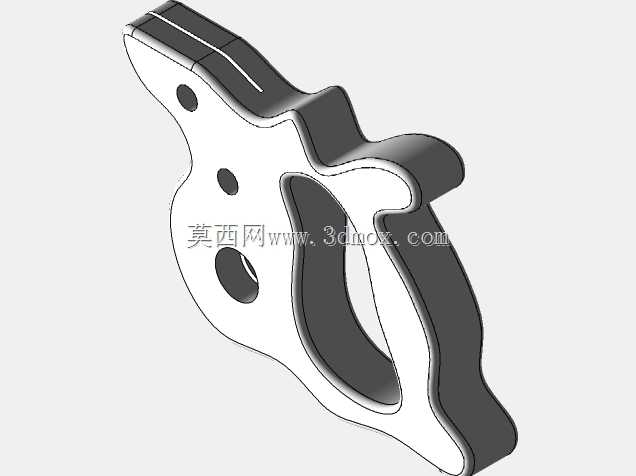

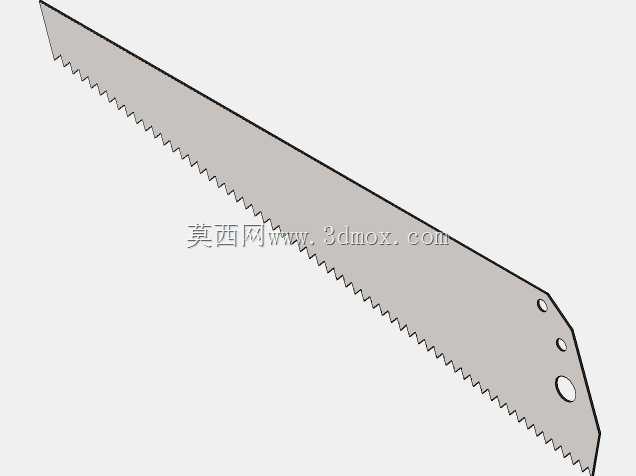

　　这款手用板锯的三维结构，完全围绕现场木工作业的实际操作逻辑搭建，日常在家具厂备料、装修现场木作裁切、户外木构搭建等场景中，是无需外接动力就能完成实木、人造板直线裁切的核心手动工具。设计阶段优先考虑握持发力的合理性，握柄采用符合人体工学的弧形镂空结构，三个固定沉孔将锯片尾部完全嵌合在握柄的定位槽内，避免长时间锯切时锯片出现晃动偏移，握柄的轮廓贴合手掌大鱼际与四指的弯曲弧度，往复推拉时能将手臂发力顺畅传递到锯片切削端，减少操作时的手腕劳损。锯片部分采用梯形平直结构，从握柄连接处到锯头位置厚度保持均匀一致，锯齿采用统一的斜向开齿角度，齿尖的切削刃朝向锯切推进方向，推拉行程中向前推的行程完成主要切削动作，

　　回拉行程不参与切削以减少不必要的阻力，锯片整体的刚性设计能保证在400毫米左右的有效裁切行程内，锯片不会因为侧向受力出现弯折跑偏，保证裁切断面的平直度。从安装边界来看，这款手锯不需要额外的固定安装基座，完全依靠操作人员手持施力即可作业，整体长度控制在成年人单手握持加手臂伸展的舒适操作范围内，锯片宽度从根部到头部缓慢收窄，既保证了长距离裁切的直线导向性，也能在窄空间作业时减少锯片与工件的剐蹭。设计过程中特意调整了握柄与锯片的夹角，让操作人员保持自然站立握持姿势时，锯片能平行贴合待裁切的工件表面，不需要刻意抬高手腕或者压低手臂就能保持锯切角度，锯齿的齿距参数适配常见的软硬木裁切需求，不会因为齿距过大导致裁切时卡锯，

　　也不会因为齿距过小导致排屑不畅降低锯切效率。整个模型的结构完全还原实物的装配关系，锯片与握柄的连接位置做了嵌入式的限位结构，装配后握柄与锯片的接触面完全贴合，没有多余的突出结构，避免操作时勾挂衣物或者划伤操作人员，锯片的边缘除锯齿切削侧外，其余侧边都做了钝化处理，减少拿取过程中的划伤风险。
