578升立式搅拌储料罐结构设计

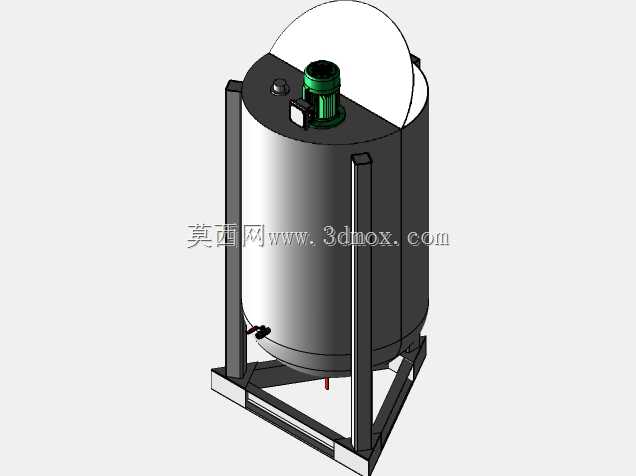

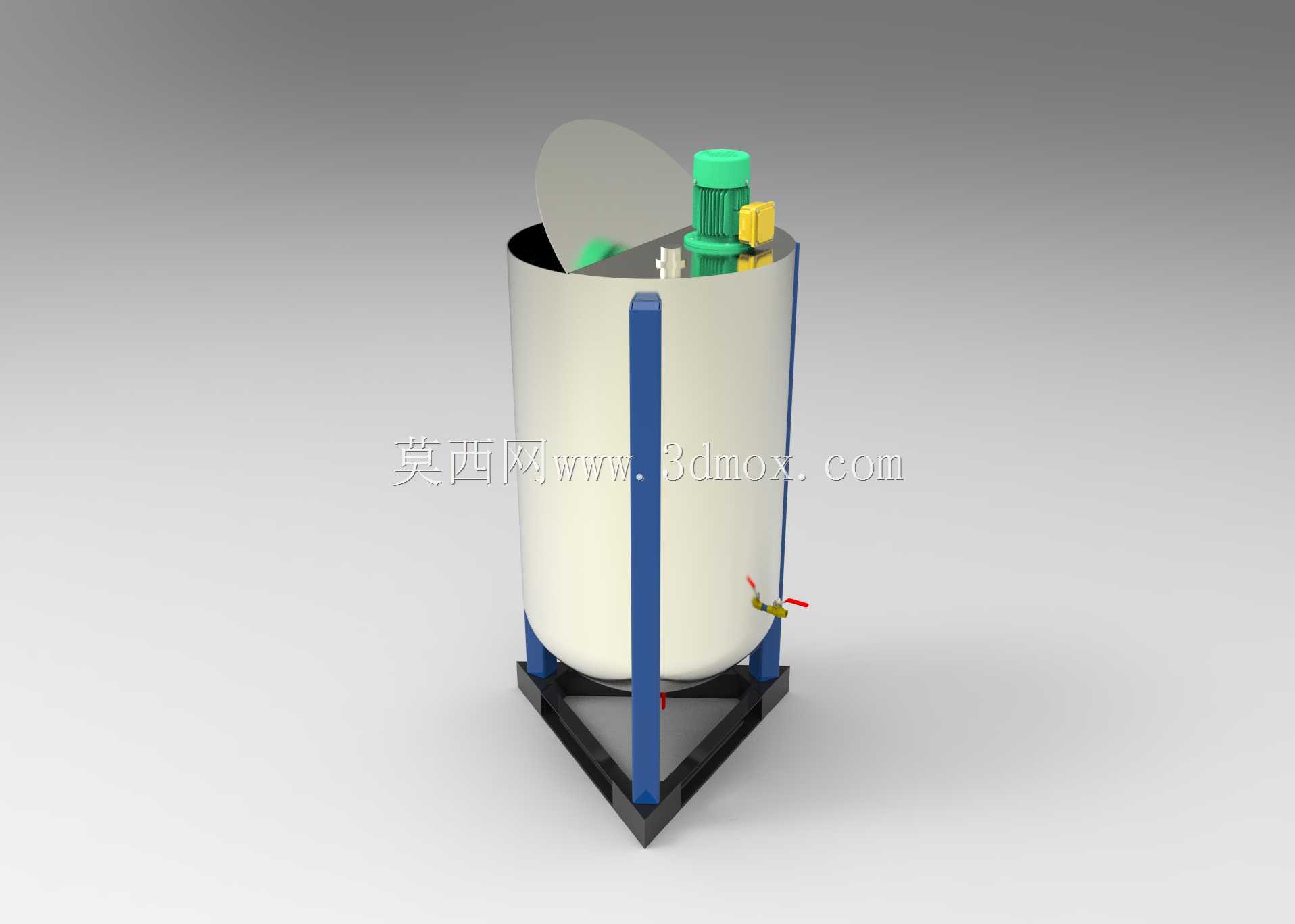

　　该立式罐体主要面向中小型批量物料的暂存与混合工序，常见于精细化工配料、水性涂料调和、食品辅料溶解、日化洗剂均质等场景。罐体采用直立圆筒结构，下部通过锥段过渡，既保证有效储料容积达到578升，也利于停机后物料集中排出，减少筒壁残留。顶部设置驱动安装位，用于布置电机、减速机构及搅拌轴，动力部件偏置在罐口一侧，旁边保留人孔或翻盖式检修口，方便人员进入内部清理、检查桨叶磨损及密封状态。

　　从结构布置看，筒体外侧设置一根竖向加强构件，沿罐壁从支腿附近延伸至上口区域，可在搬运、起吊或满载工况下降低筒体局部变形风险。底部采用三角形三点支撑，支腿下端形成稳定安装平面，相比四腿结构对地面平面度要求更低，现场就位时更容易调平。支腿与锥底连接处承受罐体满载重量及搅拌振动，建模时需重点关注焊缝区域的载荷传递路径，必要时在支腿内侧增加筋板以改善应力分布。

　　出料接口位于锥底下部侧面，位置避开支腿正下方，便于安装阀门、软管或快速接头。接口高度预留了操作空间，后续接料桶、输送泵或管道均可直接对接。罐顶除驱动和检修口外，还可根据工艺需要布置加料口、呼吸口、液位检测或冲洗接口；当前模型保留了典型接口位置，结构设计人员可在此基础上调整管口方位，避免与车间管线、操作平台发生干涉。

　　搅拌系统的设计思路服务于中低粘度物料的循环混合。电机经减速后带动轴上桨叶旋转，使罐内物料产生轴向和径向流动，防止固体颗粒沉降，同时提升温度、浓度或组分均匀性。若用于腐蚀性介质，可在三维结构中替换筒体材质、内衬或表面处理方式；若用于易挥发物料，则需将敞开式检修口改为密封人孔，并补充机械密封及排空接口。

　　安装边界方面，设备整体占地由三角形支腿外廓决定，外形紧凑，适合放在车间边角或生产线旁作为中间配料罐。选型时应核对罐顶驱动与上部厂房净空，保证检修盖可完全开启；侧面出料口与墙体、相邻设备之间应留出阀门操作和管路拆装距离。模型对筒体、锥底、支腿、顶部动力组件、检修盖及侧装接口均做了独立结构表达，可用于干涉检查、基础布置、管口方位调整及搅拌部件选型校核。
