B05B-XNISK-A-1型接插件结构设计

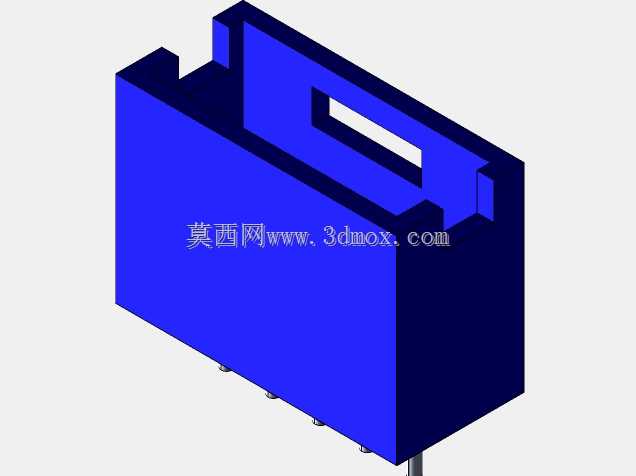

　　这款接插件主要面向传感检测回路的信号接驳场景，在工业自动化产线的传感单元布线、小型检测设备内部信号传输、仪器仪表内部板卡连接场景中都能适配，核心作用是实现多芯信号线路的快速对接与可靠固定，避免接线过程中出现错接、松脱的问题，同时为接线端提供结构防护，减少现场粉尘、轻微磕碰对接线点的损伤。从结构设计来看，整体采用带定位卡槽的矩形壳体结构，壳体侧面设置的长条形镂空槽既可以作为装配时的抓取受力位，也能在对接过程中提供形变余量，降低硬插接带来的壳体开裂风险；壳体两侧的凸台与凹槽结构是专门的防呆定位结构，装配时只有方向完全对齐才能顺利插入，从根源上避免插反导致的针脚弯折、信号接反问题。底部伸出的插针采用等间距排布，适配常规0.

　　5英寸间距的PCB板焊盘，插针根部做了加粗过渡处理，能减少焊接后插针受外力时的应力集中，降低焊盘脱落的概率。安装边界方面，壳体整体为规整长方体结构，没有外凸的异形结构，在设备内部排布时可以紧密贴装，不需要额外预留过多的避让空间，顶部的凸起卡扣结构可以在插接完成后与对接端的卡槽锁合，在设备存在小幅振动的工况下也不会出现松脱移位。设计过程中优先考虑了现场装配的便捷性，壳体边缘全部做了圆角过渡，没有尖锐的飞边棱角，装配人员徒手操作时不会划伤手部，同时壳体的壁厚做了均匀化处理，注塑成型时不会出现缩痕、缺料的问题，量产一致性更好。在实际选型适配时，这款接插件可以直接替换同针数、同安装尺寸的常规矩形接插件，

　　不需要修改原有PCB板的焊盘设计与安装孔位，替换成本极低，针对传感信号传输的场景，壳体的绝缘材质可以避免相邻针脚之间出现信号串扰，保证弱信号传输的稳定性，即使在存在轻度电磁干扰的工业现场，也能保证传感信号的传输精度，不会因为接头问题出现信号丢包、检测数值偏差的问题。
