中压电力系统用环氧树脂绝缘隔离构件

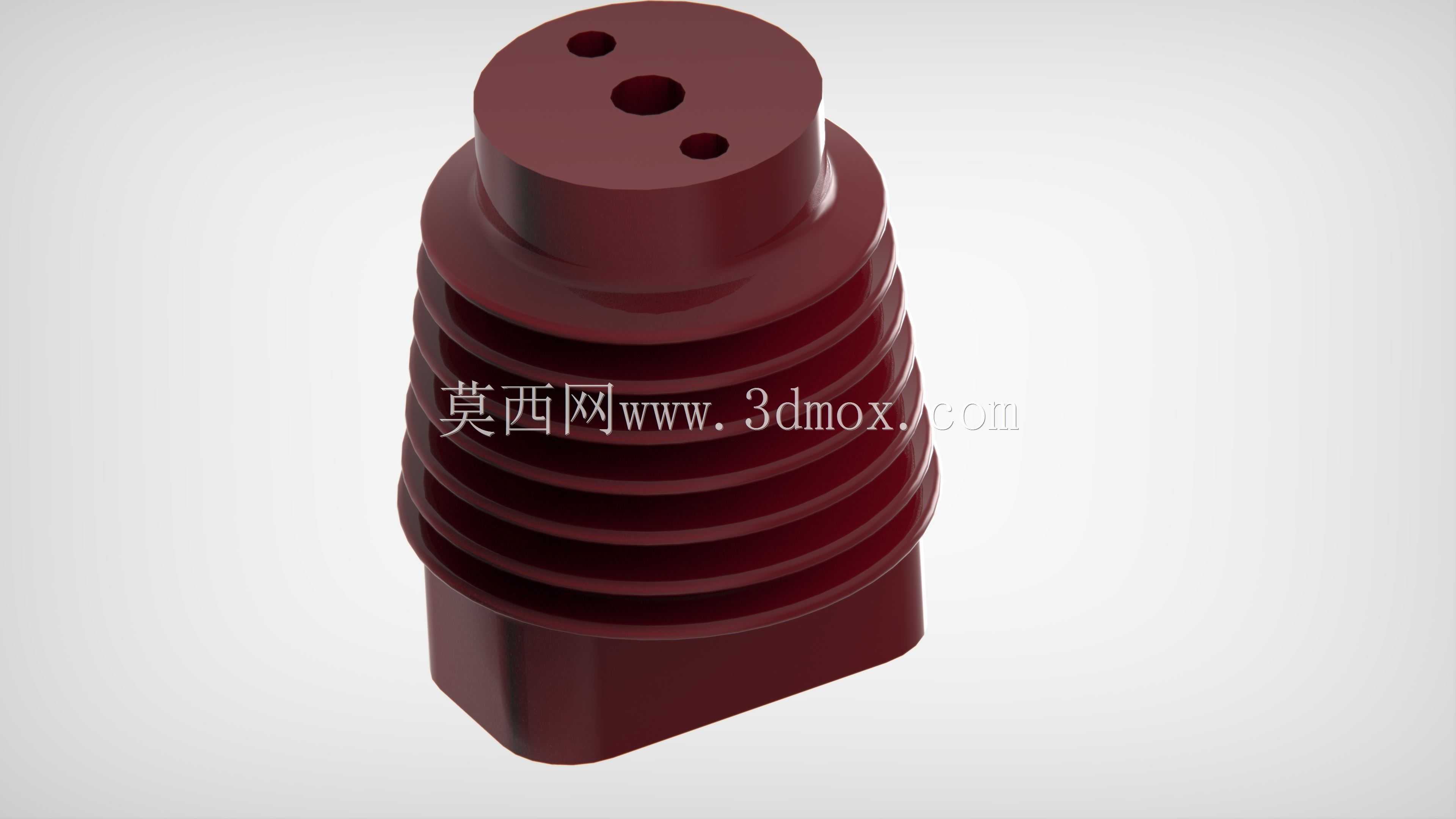

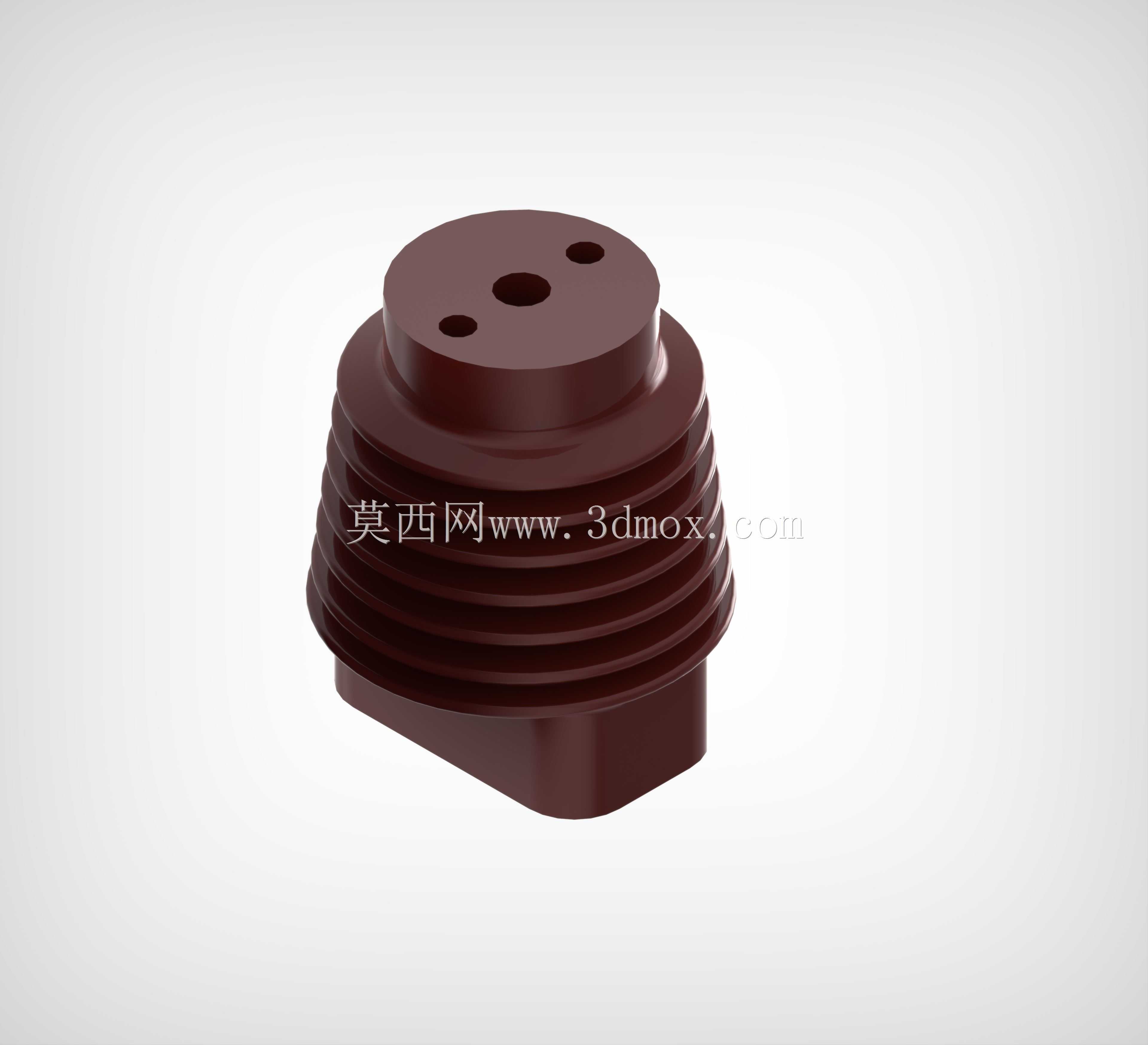

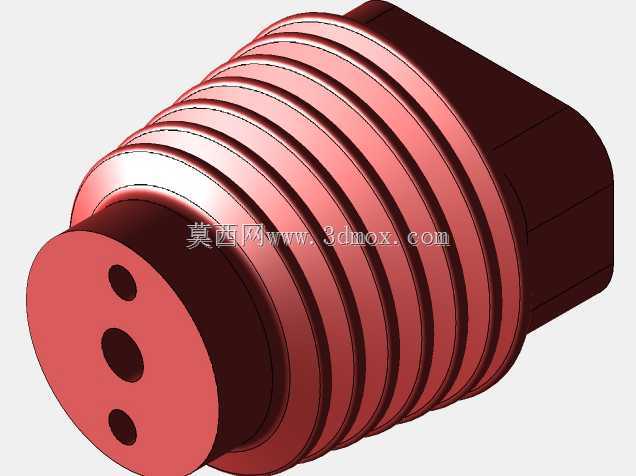

　　这款绝缘隔离构件主要应用于10kV-35kV电压等级的中压配电设备内部，常见于环网柜、充气柜、中压断路器的相间绝缘、带电体对地绝缘隔离场景，在开关柜母排连接位置、触头支撑位置也可作为绝缘支撑件使用，核心作用是阻断不同电位带电体之间的放电通路，避免相间短路、对地击穿故障，同时承担一定的机械支撑载荷，固定母排或触头组件的安装位置。从结构设计来看，构件上部采用带三个安装孔的法兰式端面，其中中心孔为定位孔，两侧对称孔为紧固件安装孔，可通过螺栓与上方带电母排或触头座实现刚性连接，安装孔的孔位公差控制在±0.1mm范围内，保证装配后同轴度满足电气间隙要求。中部采用多道伞裙式褶皱结构，这种设计思路是在不增加构件整体高度的前提下，

　　大幅拉长绝缘件表面的爬电距离，每道伞裙的外沿做了圆弧倒角处理，避免电场集中在棱角位置引发局部电晕，伞裙的间距设置兼顾了防污闪需求，在多尘、潮湿的配电房环境下，能减少污秽在绝缘表面的连续堆积，降低沿面闪络的概率。下部采用方台式插接结构，可直接嵌入开关柜内部的安装卡槽内，方台的侧壁做了0.5°的拔模斜度，既方便装配时的插接定位，也能在长期运行受热膨胀时避免卡槽内出现应力集中导致构件开裂。构件整体采用环氧树脂真空浇注工艺成型，材料本身具备优异的介电性能，体积电阻率可达10^14Ω·cm以上，击穿场强高于20kV/mm，同时机械强度满足静载荷1000N以上的支撑要求，可承受母排通电时产生的电动力冲击，不会出现变形或开裂。

　　设计时充分考虑了安装边界的适配性，构件的最大外径不超过120mm，整体高度控制在100mm以内，适配主流中压柜的内部安装空间，伞裙的外沿与相邻柜体金属构件的最小电气间隙满足125mm的中压配电安全规范要求，不需要额外增加绝缘挡板即可满足绝缘防护等级。在实际选型应用中，这类隔离构件可替代传统的陶瓷绝缘柱，相比陶瓷件具备更好的抗冲击韧性，运输和装配过程中不易碎裂，同时环氧树脂材料的粘接性能更好，若需要做局部屏蔽处理，可在构件内部预埋金属屏蔽网，优化内部电场分布，进一步提升局部放电起始电压，满足高可靠性配电场景的使用要求。建模过程中对伞裙的过渡圆角、安装孔的沉头深度、下部方台的定位凸台尺寸都做了参数化处理，可根据不同电压等级的爬距要求快速调整伞裙数量和整体高度，适配不同柜型的定制化需求。
