电容式触摸感应电子锁具结构设计

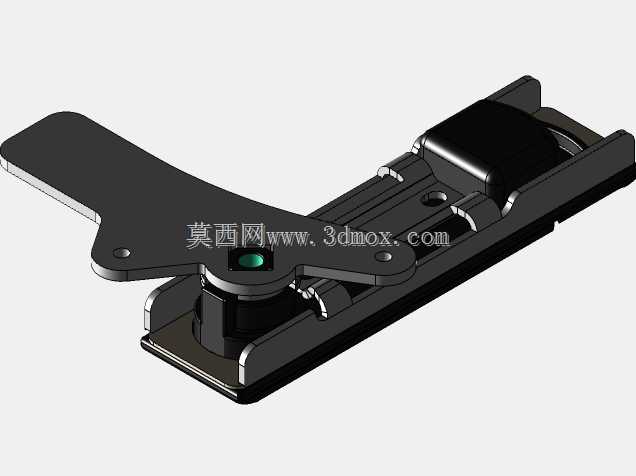

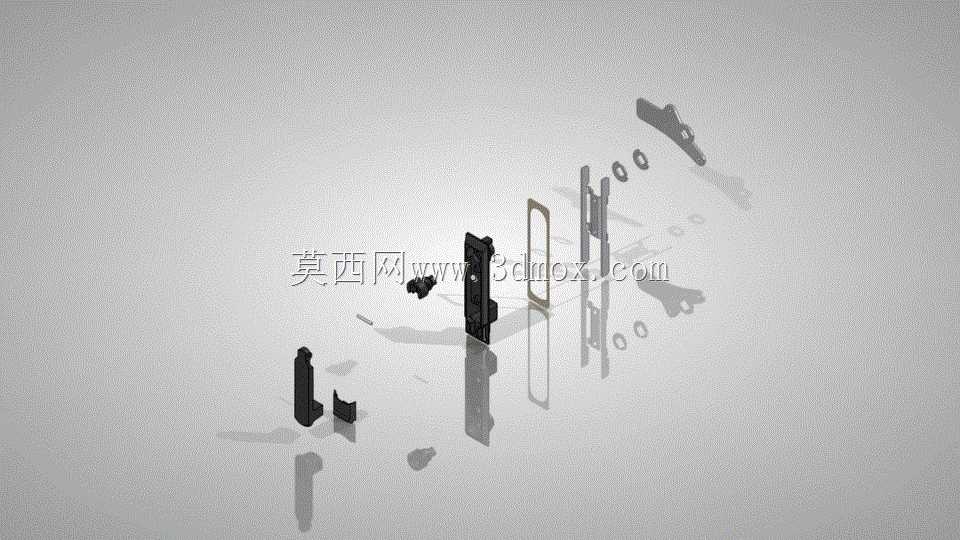

　　这款触摸式锁具的三维结构，主要面向室内智能门禁、小型储物柜、办公设备权限管控这类需要非接触式触发解锁的场景，相比传统机械锁具，它没有外露的锁孔结构，能避免异物堵塞锁孔、暴力撬拧锁芯的常见问题，日常使用时仅需手指触碰感应区域即可完成身份核验触发解锁，整体交互逻辑更贴合当下智能设备的使用习惯。从结构拆分来看，整套模型完整还原了锁具的内部装配层级，最外层是触摸感应面板，采用窄边框贴合设计，面板背部预留了电容感应模块的安装位，感应模块与主控电路板之间通过柔性排线连接，避免硬连接在长期按压触碰后出现焊点松脱的问题。锁体内部的传动结构采用微型拨叉设计，解锁信号触发后，电磁吸合件带动拨叉位移，收回锁舌完成解锁动作，锁舌的伸缩行程控制在12mm，

　　既满足常规门板、柜板的锁合深度要求，也不会因为行程过长导致解锁响应滞后。设计过程中优先考虑了安装适配性，锁体主体的外形尺寸控制在120mm60mm25mm，能够直接适配市面上多数常规室内门、文件柜的预留锁位安装孔，不需要额外对安装基面进行扩孔改造，锁体侧边预留了3个M3规格的螺丝固定孔位，安装时从侧方锁止即可完成固定，不需要在门板正面额外开孔，能保持安装面的外观完整性。结构设计上还做了防呆处理，内部各个零部件的装配位置都设置了对应的定位卡扣，装配时不需要额外做位置校准，卡扣卡合后即可完成零部件的初步定位，后续打螺丝固定时不会出现部件偏移的问题。触摸面板的边缘做了R2的圆角过渡，避免安装后边缘割手，同时面板与锁体主体的配合面预留了0.

　　1mm的密封胶条安装槽，加装胶条后可以达到日常防泼溅的效果，适配卫生间、茶水间这类存在少量水汽的使用场景。锁体内部的电路板安装位预留了足够的散热间隙，即使长期处于通电待机状态，也不会因为热量堆积导致电子元件寿命衰减，锁舌部分采用不锈钢材质的结构设计，表面做了顺滑处理，伸缩过程中不会出现卡滞，锁舌的斜面角度设置为45度，关门时不需要额外触发解锁，直接推压门板即可让锁舌自动回缩完成锁合，使用流程更顺畅。整套结构的各个部件之间没有冗余的设计，所有壁厚都控制在1.2-2mm之间，既保证结构强度满足日常使用的抗冲击要求，也尽可能控制了锁体整体重量，降低安装后对门板、柜板的负重压力。
