重载型带座滑轮支撑导向组件结构设计

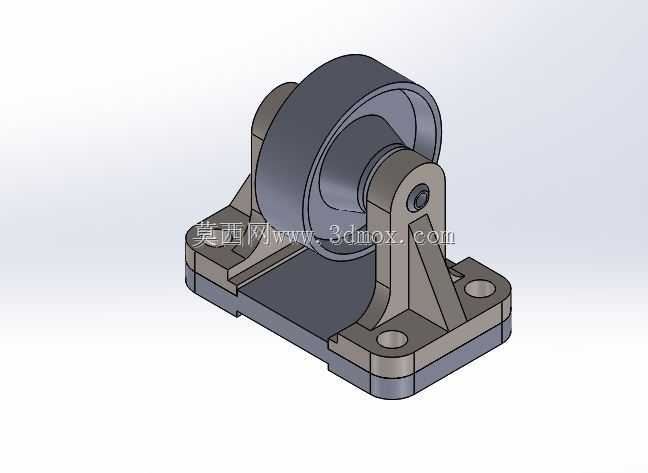

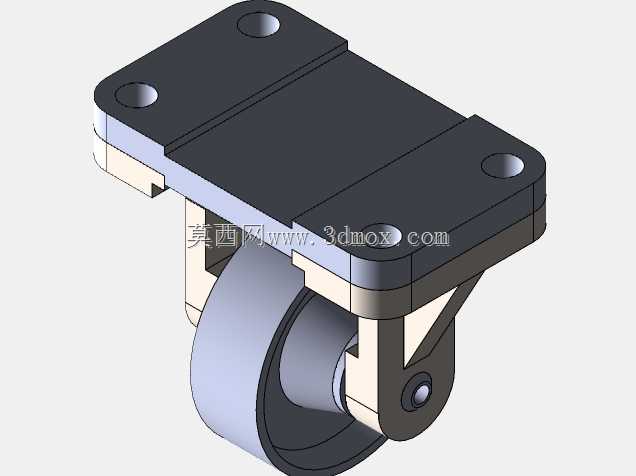

　　这类带座滑轮支撑结构，在物料输送线、线缆牵引设备、小型起重导向工位上的应用十分普遍，核心作用是为柔性牵引件提供稳定的转向支撑，降低牵引过程中的摩擦阻力，同时约束牵引件的运行轨迹，避免出现跑偏、脱槽的问题。从结构设计逻辑来看，整个组件采用分体式装配思路，底座为带安装沉孔的板式结构，两个对称布置的支撑立板从底座向上延伸，立板与底座衔接处做了三角加强筋结构，能够抵消滑轮受径向载荷时对立板根部产生的弯矩，避免长期受载出现焊缝开裂或者立板变形的问题。滑轮主体采用中间宽槽的轮体结构，轮槽的弧度做牵引件的接触弧度做了匹配设计，既可以适配圆截面的钢丝绳、尼龙绳，也能适配扁平的同步带、输送皮带，轮体中心通过销轴与两侧立板连接，

　　销轴端部做了防松限位结构，避免设备运行过程中销轴窜动脱出。安装边界上，底座的四个安装孔采用对称分布设计，孔位间距适配常规的型材安装面和设备机架预留孔位，沉孔设计可以让内六角螺栓安装后头部不突出底座平面，保证底座与安装面完全贴合，不会出现安装间隙导致的运行晃动。整个组件的外形轮廓做了圆角过渡处理，没有尖锐的外凸棱角，既可以避免安装调试过程中划伤操作人员，也能减少应力集中点，提升结构的抗疲劳性能。设计过程中特意将立板与滑轮的侧向间隙控制在合理范围，既不会因为间隙过小出现轮体卡滞，也不会因为间隙过大导致牵引件脱槽，轮体的转动副预留了润滑脂加注空间，可定期补充润滑降低转动磨损，延长组件的整体使用寿命。在实际选型应用中，

　　这类结构可以根据牵引载荷的大小调整轮体宽度、底座厚度以及销轴直径，不需要大幅改动整体安装尺寸就能适配不同载荷等级的工位需求，对于设备改造、非标自动化线搭建的场景来说，适配性很强，不需要额外做复杂的安装面加工就能直接固定使用。
