紧凑型多规格轴流通风机结构设计

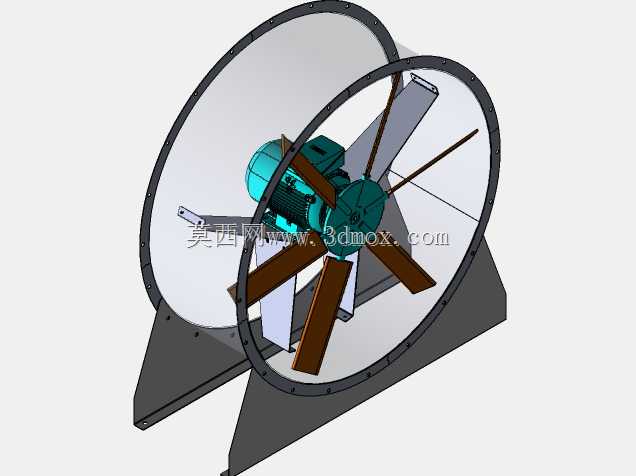

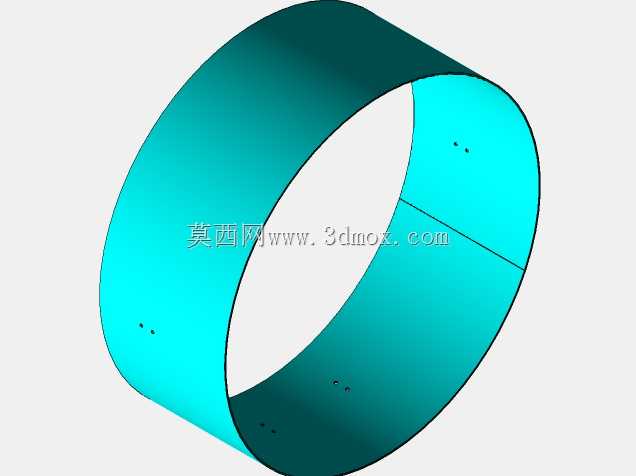

　　在工业厂房通风、隧道排风、设备散热、仓储空间空气置换这类场景里，轴流风机的选型往往卡在尺寸适配与安装空间的矛盾上——很多现场预留的安装位狭窄，常规标准机型要么尺寸过大塞不进预留洞口，要么小机型风量达不到通风换气的要求，这套覆盖320毫米到1250毫米直径区间的紧凑型轴流风机结构，就是针对这类痛点做的系列化设计。整套结构做了100种不同尺寸的规格适配，从叶轮直径、风筒壁厚到支架安装孔位都做了参数化的关联设计，调整叶轮直径时，风筒的法兰边尺寸、电机安装座的固定位置、支架的支撑跨度都会同步匹配对应参数，不需要重复做结构校核，能直接适配不同风量风压要求的通风场景。从结构细节来看，风筒采用直筒式法兰边设计，两端法兰预留了均匀分布的螺栓安装孔，

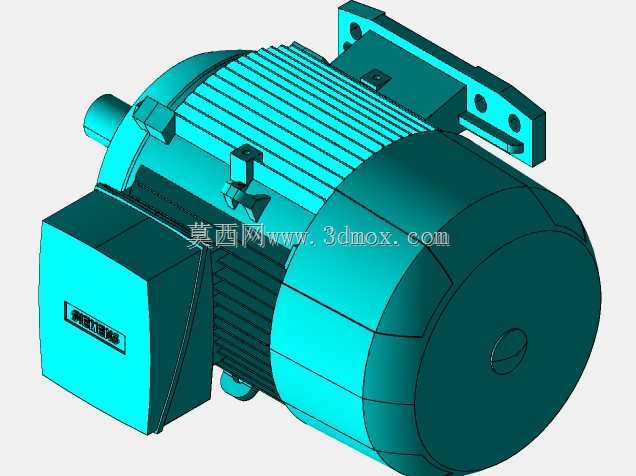

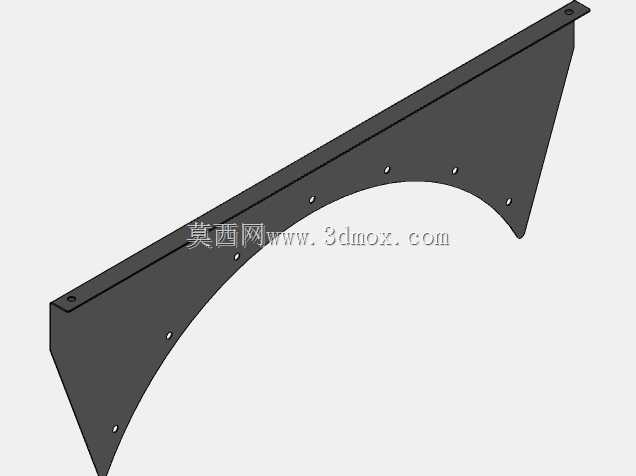

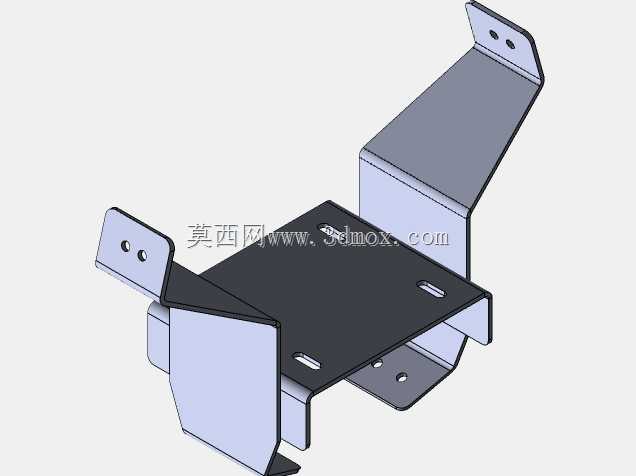

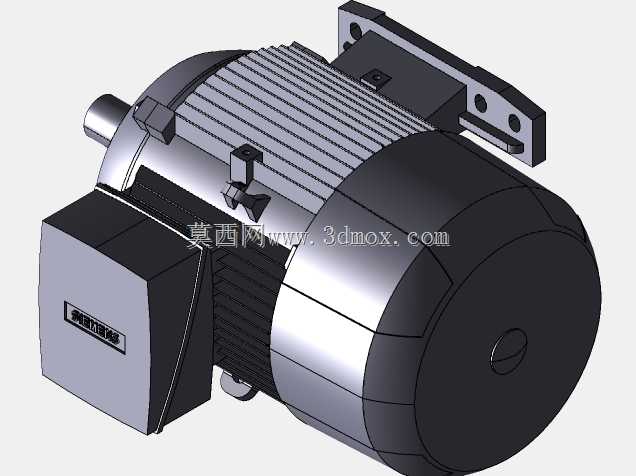

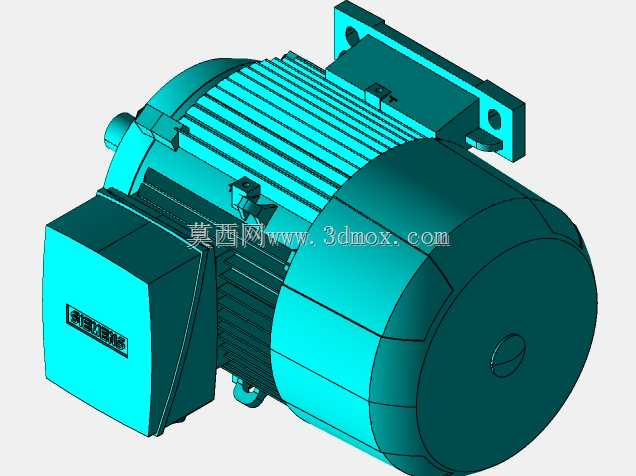

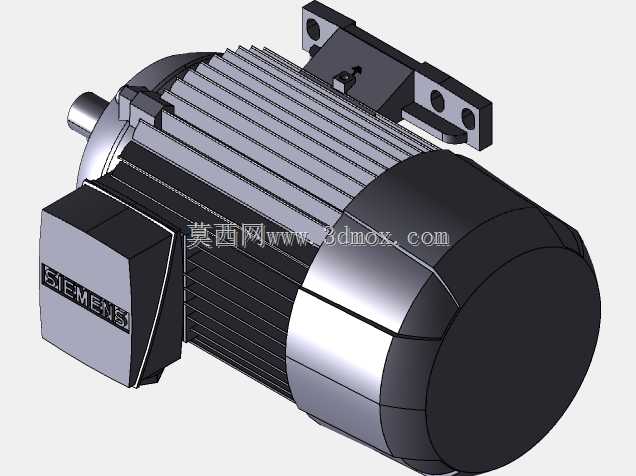

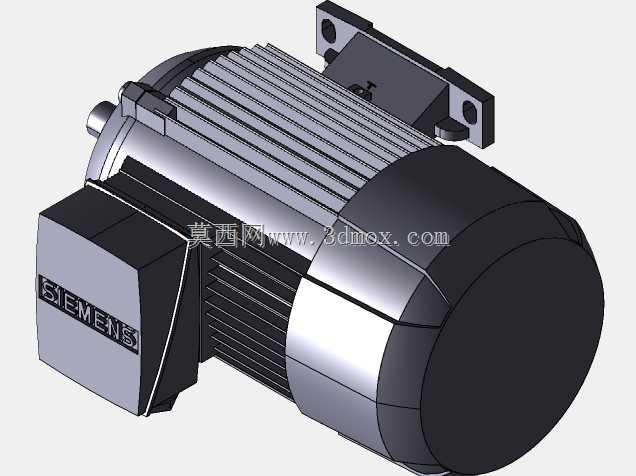

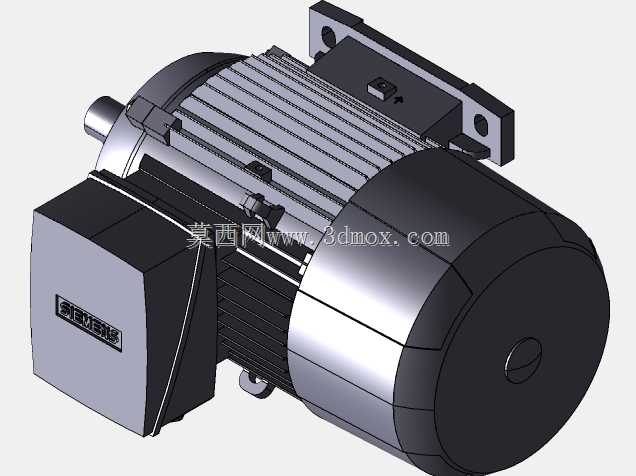

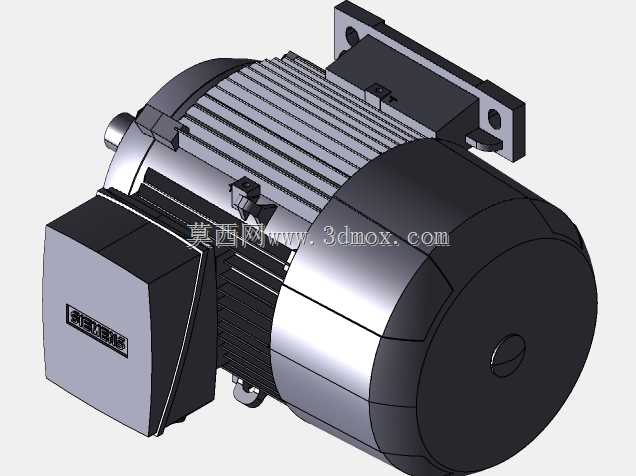

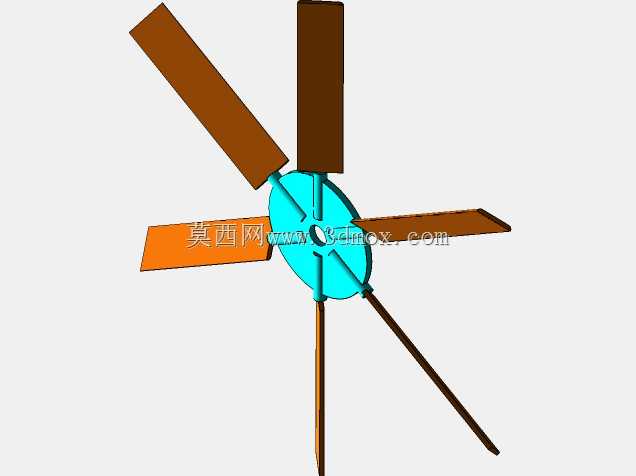

　　既可以直接对接通风管道做管道式加压送风，也可以直接固定在墙体洞口做壁式排风，不需要额外加装过渡连接构件。叶轮采用宽叶片前倾式结构，叶片与轮毂的连接角度经过动平衡校核，运行时的振动幅度控制在工业设备允许的低区间，搭配的电机直接固定在风筒内部的导流支撑筋上，支撑筋同时兼顾导流作用，能减少气流经过电机区域的紊流损失，提升风机的运行效率。底部的安装支架采用三角支撑结构，支架与风筒的连接位置做了加强筋处理，既能承受风机整机运行的重量，也能抵消叶轮转动带来的动载荷，支架底部预留了长条形安装孔，允许现场安装时根据基础预埋件的位置做小范围的位置调整，降低现场安装的对位难度。做系列化设计的时候，特意把不同直径机型的核心安装接口做了统一规划，

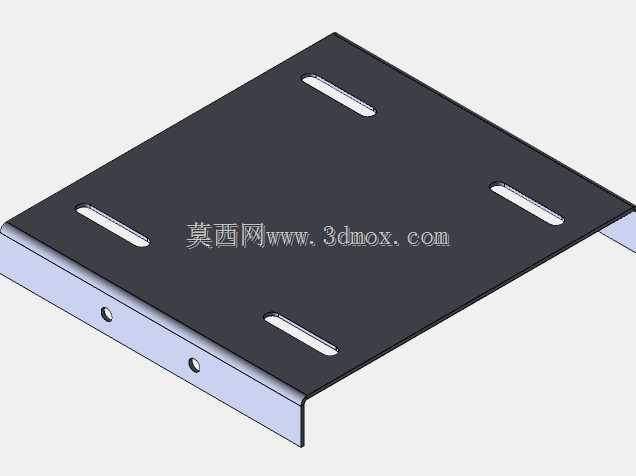

　　同区间尺寸的机型电机安装座的固定孔位保持一致，后期运维更换部件时不需要重新打孔改造，能减少现场维护的工作量。针对不同的安装场景，这套结构既可以水平安装做横向送风，也可以垂直安装做竖向排风，风筒的密封结构能避免安装缝隙漏风，叶轮与风筒内壁的间隙控制在合理范围，既不会出现运转擦碰的问题，也不会因为间隙过大导致气流回流损失风压。在设备散热场景里，小直径规格的机型可以直接配套在大型设备的散热通风口，大直径规格的机型可以用于厂房整体通风换气，不同规格的机型结构逻辑一致，只是尺寸参数按比例缩放，做三维建模时可以直接通过参数调整快速生成对应规格的模型，不需要从零开始绘制结构，能大幅缩短选型阶段的建模出图效率。
