氢氧焊机承载底盘钣金结构设计

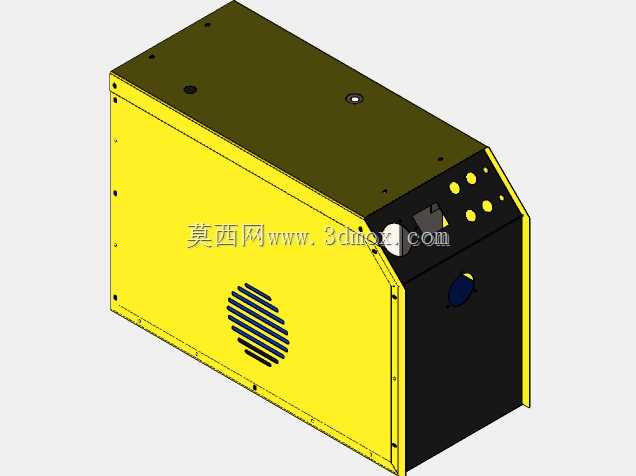

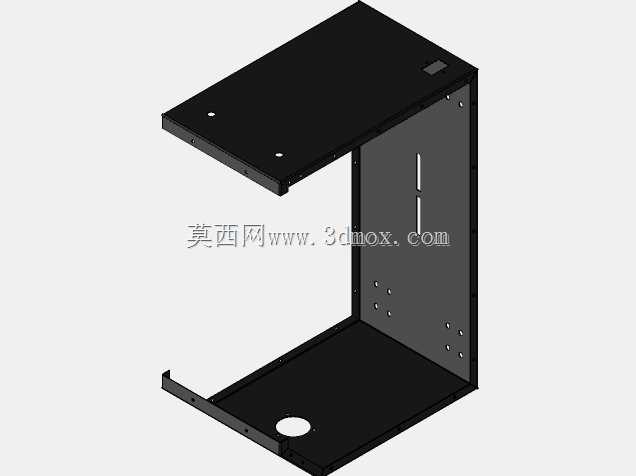

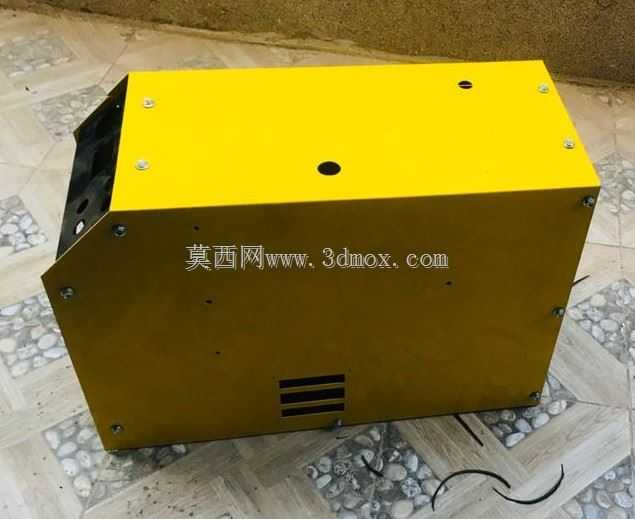

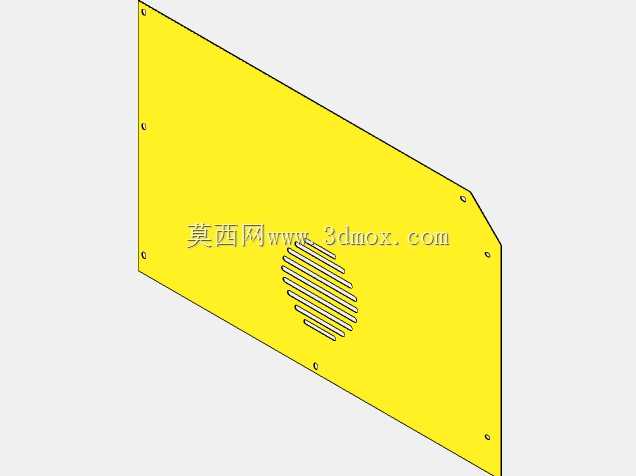

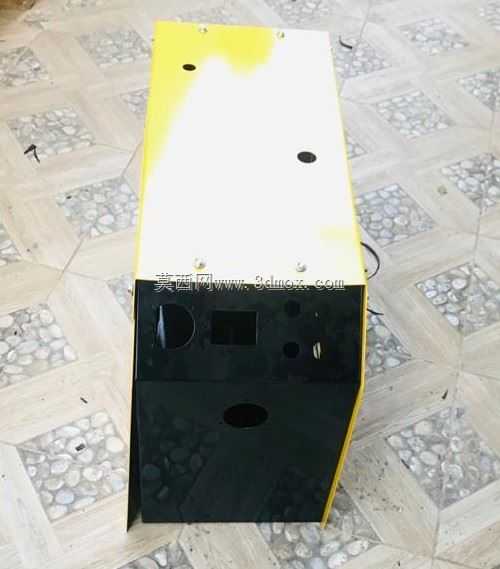

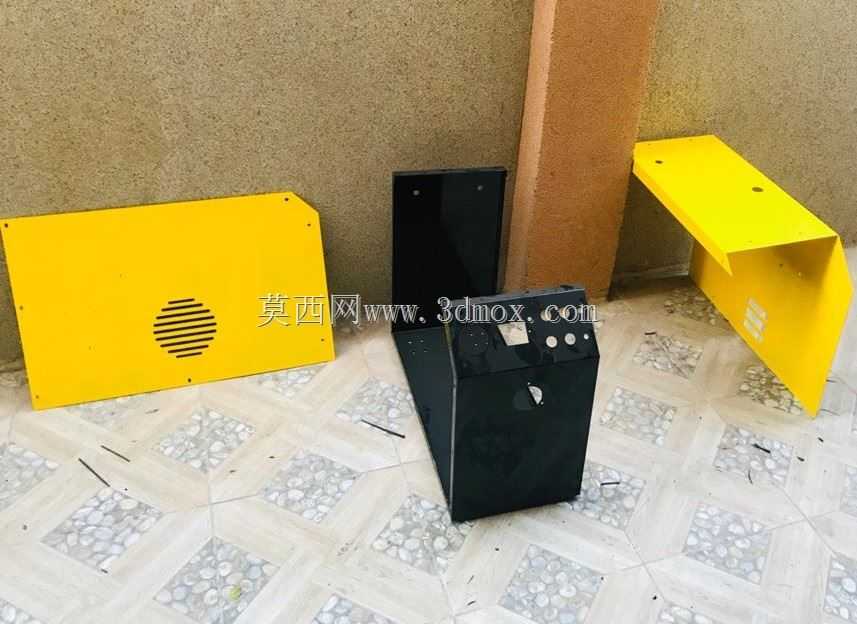

　　这款氢氧焊机底盘是焊接设备整机承载的核心钣金结构件，在实际车间应用场景中，主要承担氢氧发生器主体、气路控制模块、操作面板、管路组件的全部承重与安装定位功能，是整机组装过程中最先完成装配的基础基准件。从结构设计思路来看，整体采用分段式折弯钣金拼焊结构，摒弃了传统铸件底盘重量大、加工周期长的弊端，通过冷轧钢板折弯成型后拼焊，既保证了整体结构刚性，又能有效控制整机自重，方便设备在车间内的移位与工位调整。

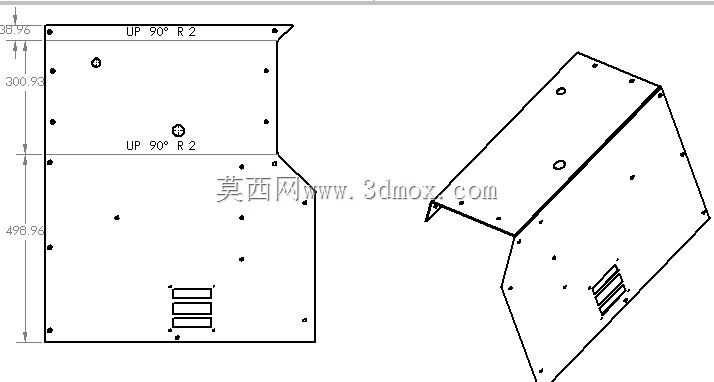

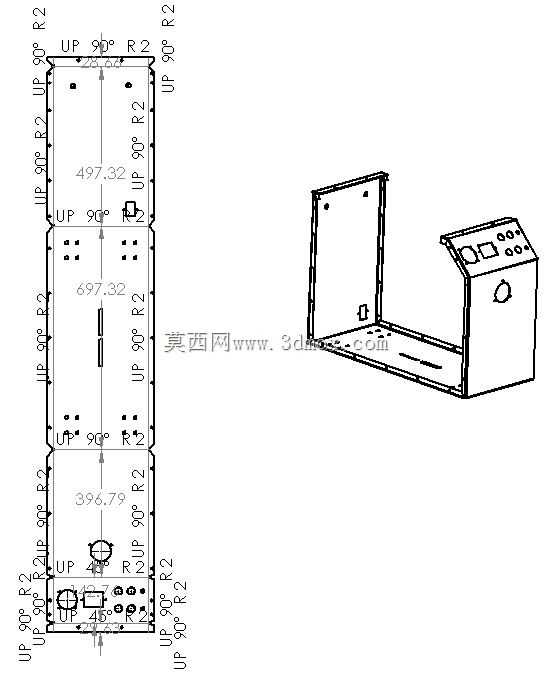

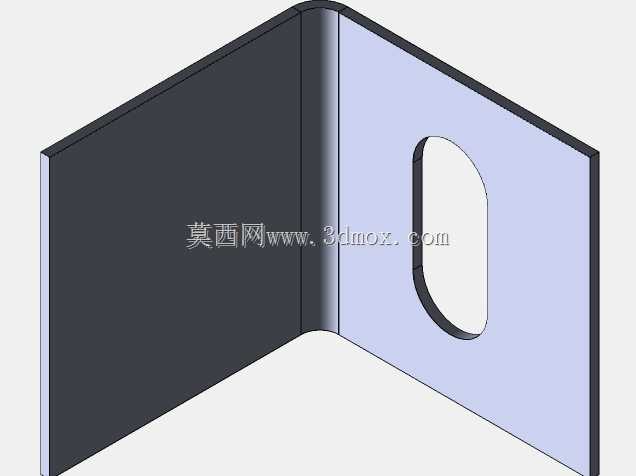

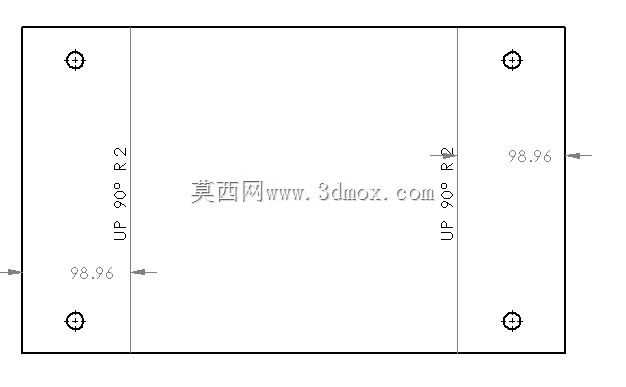

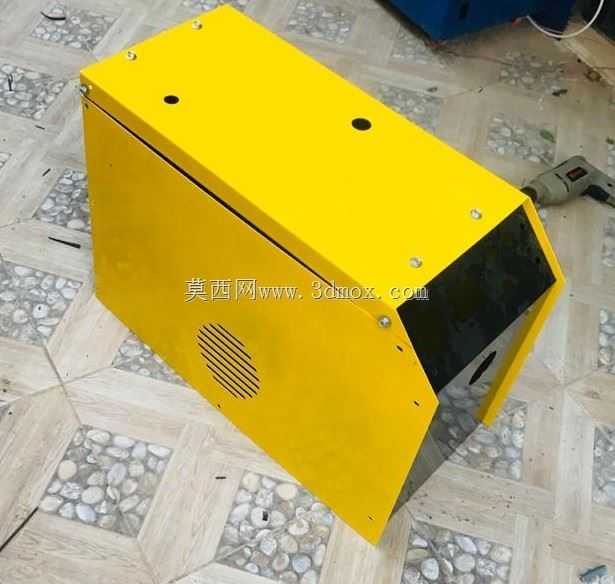

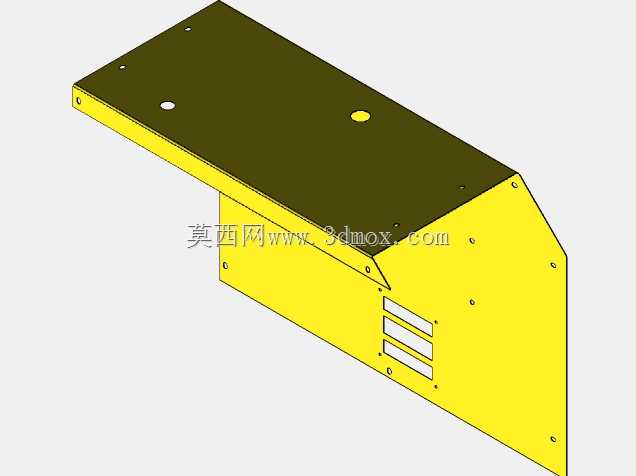

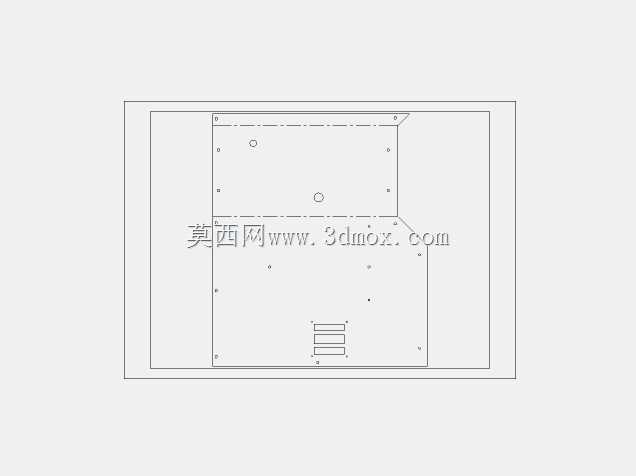

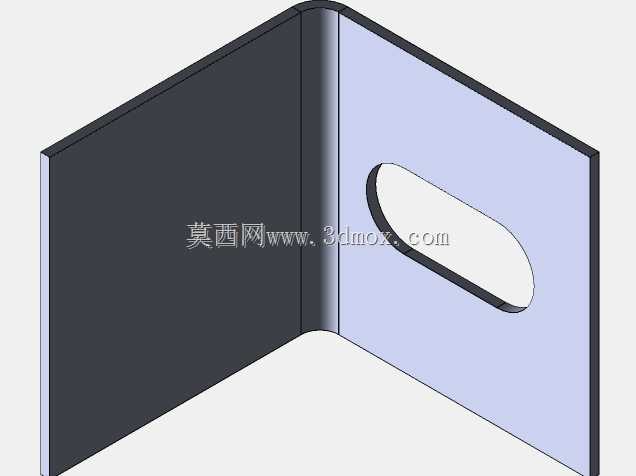

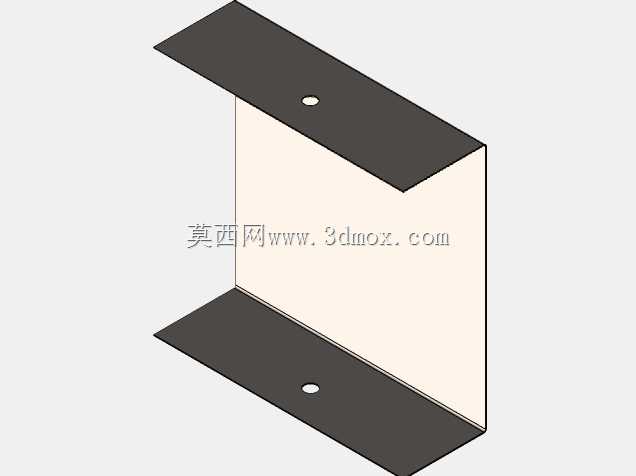

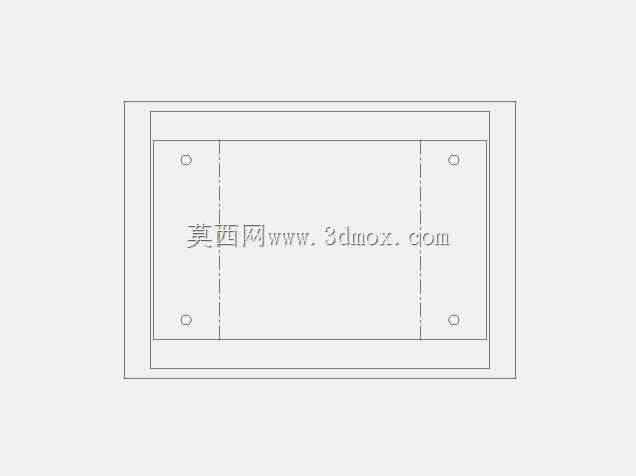

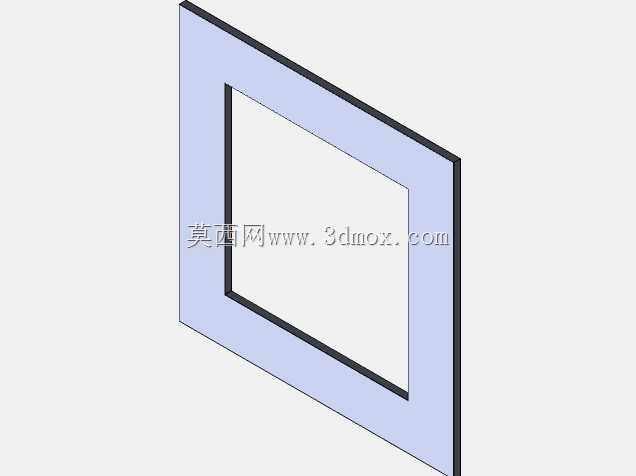

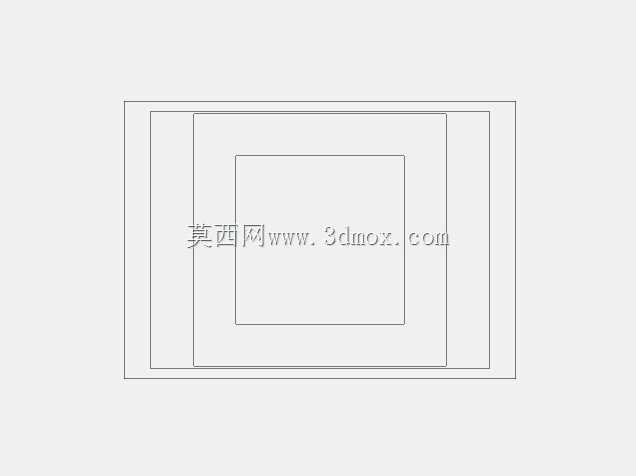

　　从安装边界与尺寸参数来看，底盘总长度方向分段设置三个安装区域，前段为操作面板倾斜安装位，中段为气路与发生罐主体安装平面，后段为电源与散热组件安装区，各段折弯边均设置90度翻边，翻边处预留R2圆角避免应力集中，同时所有安装孔位均采用中心定位标注，各安装面的平面度公差控制在0.2mm以内，保证后续组件安装时不会出现装配错位。底盘两侧的向上折弯边形成整机的侧围基础，既可以作为外壳安装的定位基准，也能在设备移动过程中阻挡侧面磕碰，保护内部管路与线路不受外力损伤。

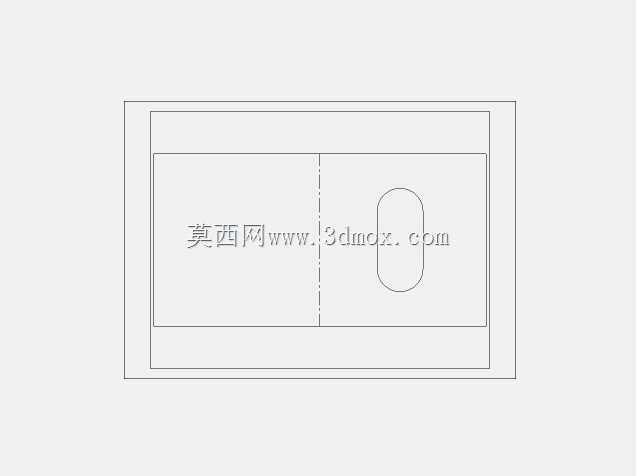

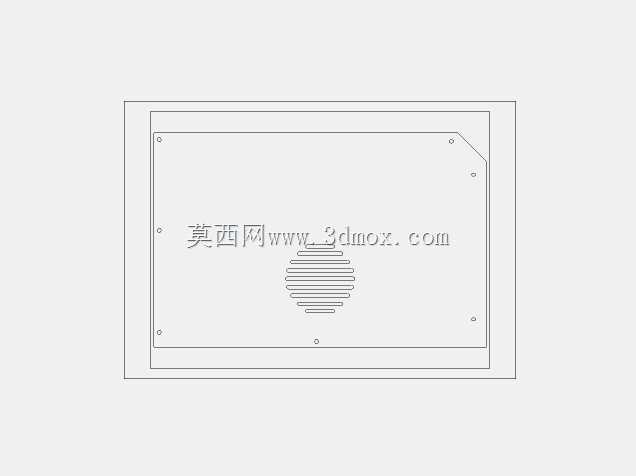

　　在功能特性设计上，底盘平面预留了多组不同规格的安装孔，包括用于固定重型发生罐的大直径螺栓孔、用于固定气路阀组的小孔位阵列、用于走线路的长条形过线孔，所有孔位边缘均做去毛刺处理，避免穿线时割破线缆绝缘层。底盘底部预留了脚轮安装位与调平螺栓安装位，既可以配置万向脚轮实现设备灵活转场，也可以安装调平脚杯在固定工位实现水平调节，适配不同车间的地面平整度要求。拼焊位置全部采用连续角焊缝，焊接后做整体去应力处理，避免长期承重后出现焊接变形导致的组件对位偏移，折弯处的圆角设计既符合钣金加工的工艺要求，也能减少喷涂过程中的积漆问题，提升表面处理的成品质量。

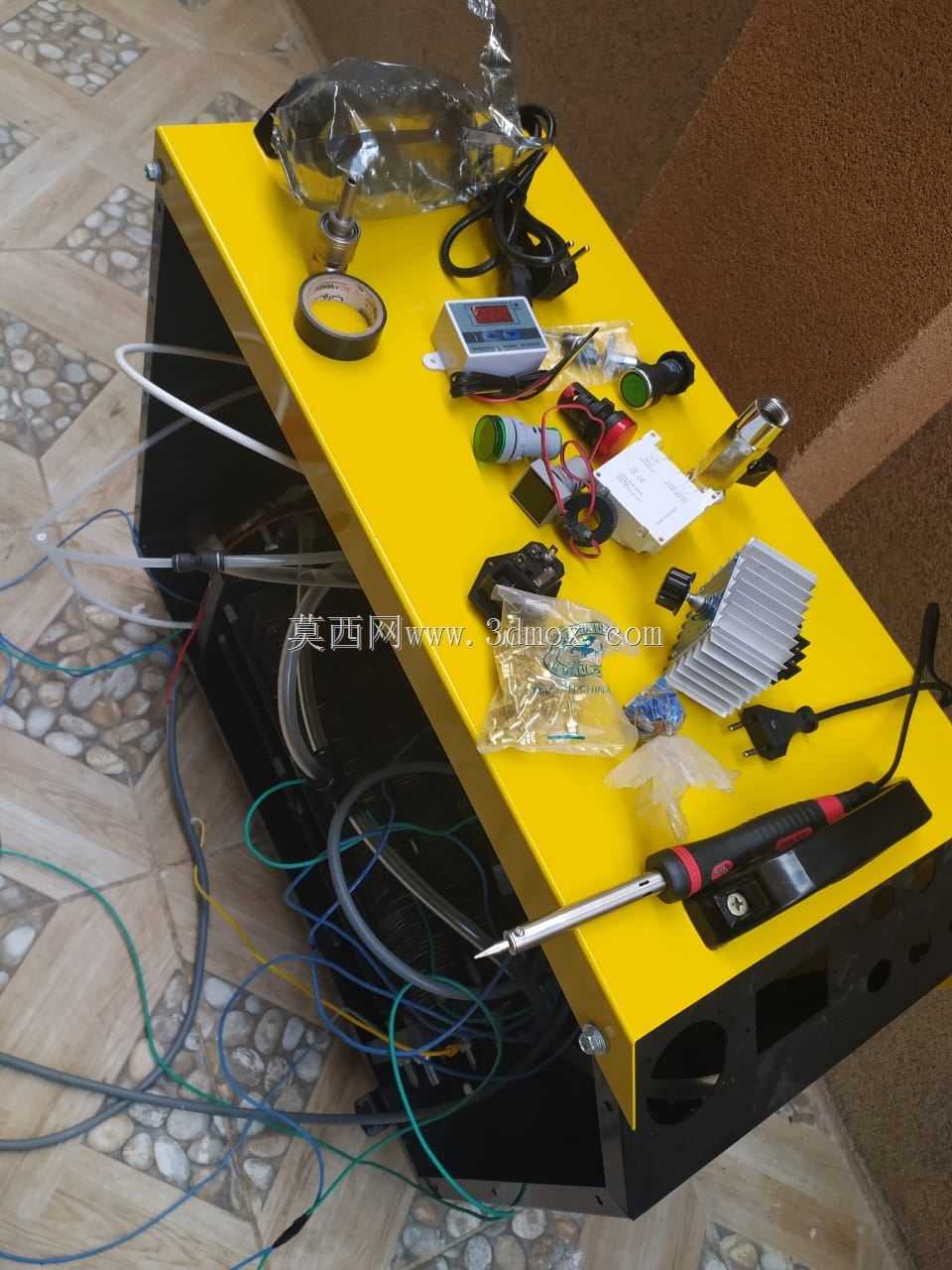

　　实际装配过程中，该底盘作为所有组件的定位基准，其尺寸精度直接影响后续面板安装的缝隙均匀度、管路对接的同轴度，设计阶段充分考虑了钣金加工的折弯回弹量，对各段折弯角度做了补偿设计，保证折弯后各安装面的角度偏差在允许范围内，不需要后续大量的校形工作即可直接进入焊接工序，有效提升了生产加工的效率，降低了单件制造成本。
