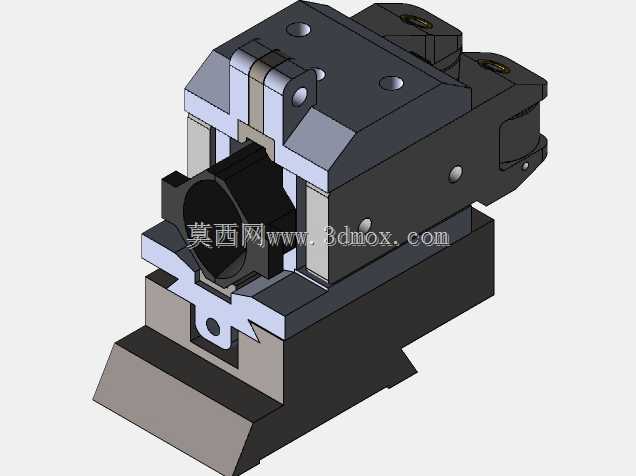

热轧钢筋精轧机架入口导向装置

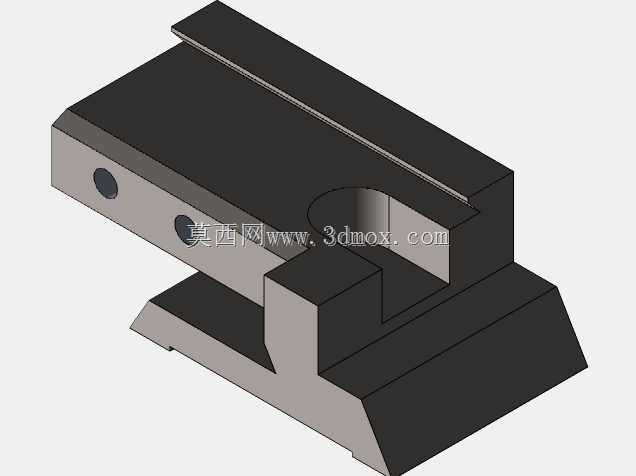

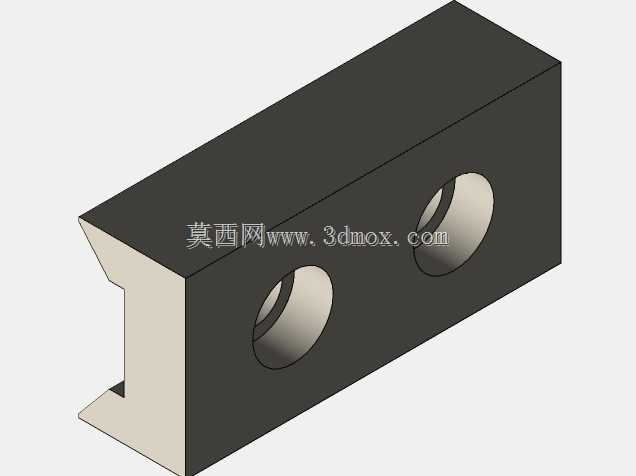

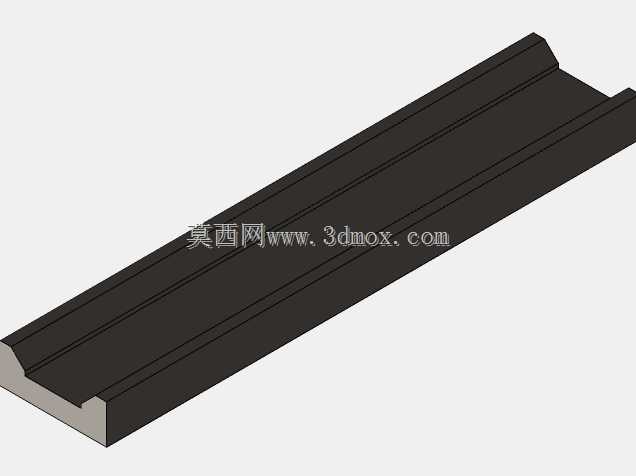

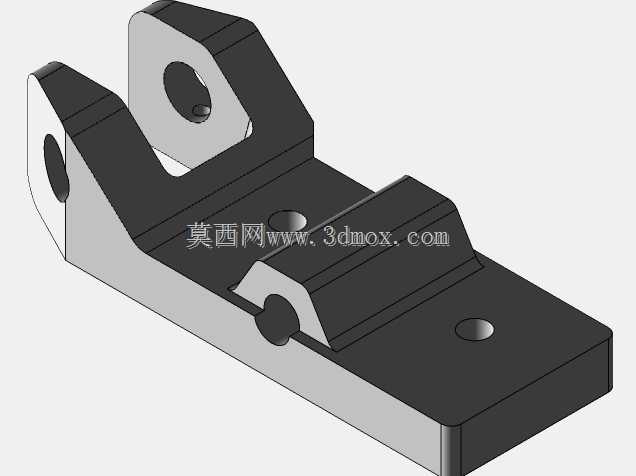

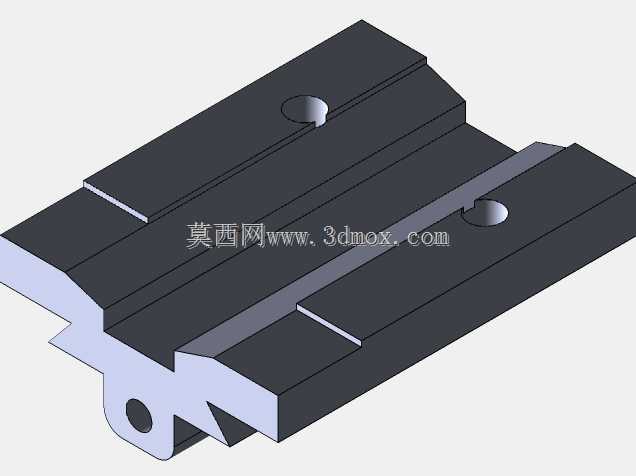

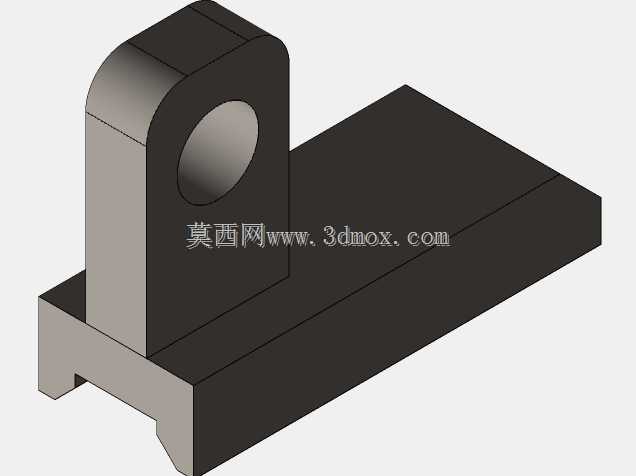

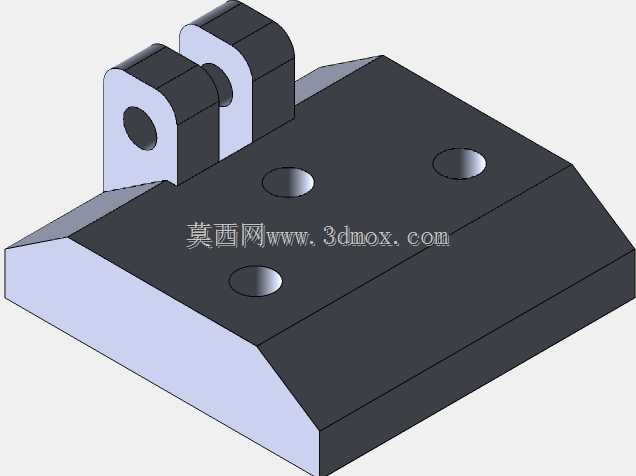

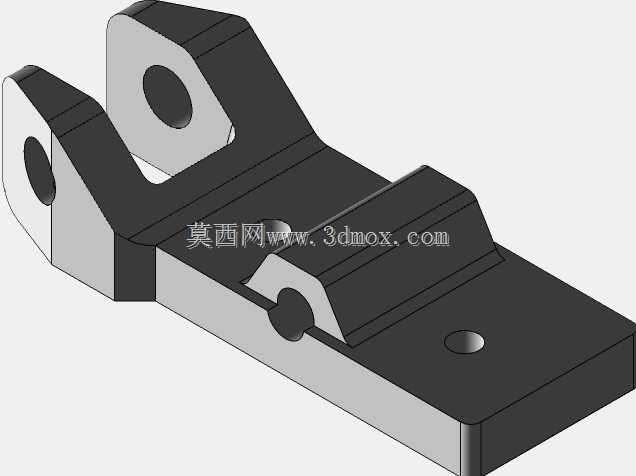

　　在钢筋热轧生产的精轧工序段，入口导向装置是衔接上游输送辊道与精轧机架的核心工装部件，直接决定轧件进入轧辊辊缝的对中精度，若导向精度不足，轻则出现轧件跑偏、钢筋尺寸超差，重则引发堆钢、缠辊等生产事故，直接影响整条热轧线的作业率与成品成材率。这套导向装置采用分体式模块化结构设计，底部设置带定位斜面的安装基座，可直接卡装在精轧机架入口侧的预设安装槽内，基座与上层导向主体通过梯形导轨副实现滑动配合，配合侧面的锁紧调节机构，可根据不同规格钢筋的轧制需求，快速调整导向通道的中心高度与开口宽度，适配直径12mm到40mm范围内的带肋钢筋轧制工况。装置的核心导向通道采用开合式抱合结构，两侧的导向块镶嵌有耐磨合金衬板，

　　衬板与高温轧件接触的工作面做了圆弧过渡处理，可避免划伤红热钢筋表面，同时衬板采用快换式安装结构，磨损后无需拆解整个导向装置即可完成更换，大幅缩短现场维护停机时间。上部的压持机构采用弹簧自适应压紧设计，可根据轧件的实际尺寸波动自动调整压持力，既能够约束轧件的上下跳动，又不会因压持力过大阻碍轧件的正常进给，避免轧件表面出现压痕缺陷。从安装边界来看，整套装置的整体轮廓适配常规短应力线精轧机架的入口安装空间，基座的定位键槽尺寸与机架安装面的定位凸台完全匹配，无需额外加工适配板即可完成安装，导向通道的出口端与轧辊辊缝的入口端预留了15mm的安全间隙，可避免轧机弹跳时装置与轧辊发生碰撞。在结构设计过程中，充分考虑了热轧现场的高温、

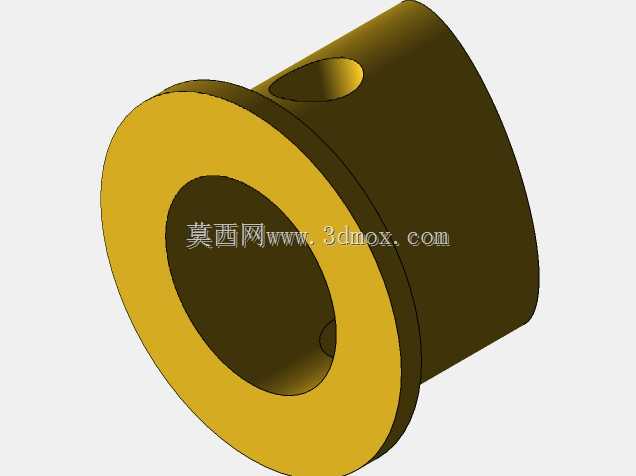

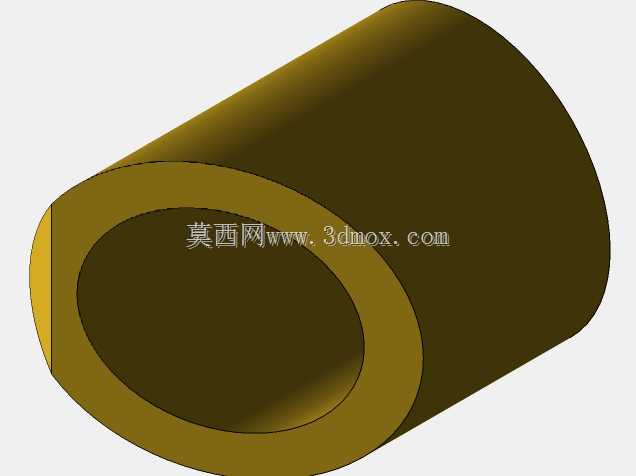

　　多氧化铁皮的恶劣工况，所有相对运动的配合面都设计了防尘密封结构，同时预留了干油润滑通道，可接入轧机现有的集中润滑系统，定期对导轨副、铰接轴等运动部位进行润滑，降低运动部件的磨损速率，延长工装的整体使用寿命。装置的两侧设置了导向喇叭口，上游辊道输送来的红热钢筋可通过喇叭口的引导顺利进入核心导向通道，即使轧件存在轻微的弯曲变形，也能通过喇叭口的斜面逐步导正，确保轧件以正确的姿态精准送入轧辊辊缝，保证轧制过程的稳定性。
