手动式金属薄板剪切工装结构设计

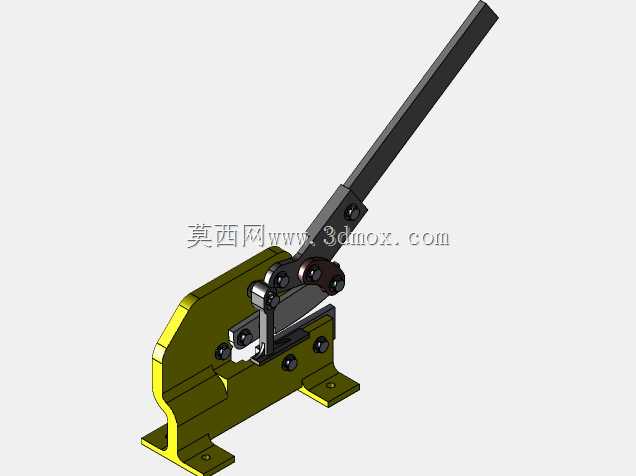

　　这款手动剪切设备主要面向小型钣金加工场景、五金维修工位以及教学实训场景设计，针对厚度1.5mm以内的冷轧钢板、1mm以内的铝板及铜板等常见金属薄板做定长剪切作业，相比大型电动剪板机，它无需外接动力源，占用工位面积极小，适合零散小批量的薄板裁切需求，在五金加工门店、实训车间、设备维修班组的日常作业中，能替代手工铁皮剪大幅降低作业强度，同时保证剪切面的平直度，避免手工剪切带来的边缘翘曲、毛刺过大问题。从结构设计逻辑来看，设备采用杠杆增力原理，长操作手柄通过铰接点将人力放大传递到剪切动刀位置，动刀与定刀采用小角度斜口设计，剪切过程中刀刃逐点接触板材，相比平口剪切能大幅降低所需操作力，

　　普通成年操作人员无需额外辅助工具即可完成常规厚度板材的裁切。设备底座设置两个带安装孔的固定支脚，可通过螺栓直接固定在木质或钢制工作台面上，安装时需要保证底座与工作台面贴合无悬空，避免受力时底座翘曲影响剪切精度，整体安装边界尺寸控制在长320mm、宽120mm范围内，操作手柄抬起时最高位置距离安装面约480mm，预留足够的操作空间，不会与工位周边的工具架、物料盒产生干涉。刀架部分采用一体式弯折成型结构，兼顾结构刚性与加工便利性，动刀与定刀的间隙可通过侧面的锁紧螺栓微调，适配不同厚度的板材剪切需求，间隙调整范围在0.02mm到0.1mm之间，调整时可通过塞尺测量刀刃配合间隙，避免间隙过大导致板材剪切后毛刺超标，间隙过小则会加剧刀刃磨损。

　　铰接转动部位均设置耐磨衬套，长期使用后可单独更换衬套无需更换整体刀架，降低后期维护成本，刀刃部分采用标准五金刀片规格，磨损后可直接采购通用配件更换，无需定制特殊刀片。设备的操作逻辑十分简单，抬起手柄将待剪切板材送入上下刀刃之间，对齐预先标记的剪切线后压下手柄即可完成一次裁切，剪切过程中动刀的运动轨迹经过优化，剪切全程刀刃与板材保持合适的剪切角，不会出现板材卡滞、推移的问题，对于宽度在200mm以内的薄板条料，可一次完成全宽剪切，更宽的板材可通过多次移位进给完成裁切。在建模过程中，所有铰接配合位置都按照实际装配公差设置了合理的配合间隙，活动部件的运动行程经过干涉校验，手柄压到底部时动刀与定刀完全咬合，不会出现刀刃碰撞的问题，底座安装孔的位置也兼顾了常见工作台的T型槽间距，适配多数常规钳工工作台的安装需求。
