火影忍者主题金属飞镖三维结构设计

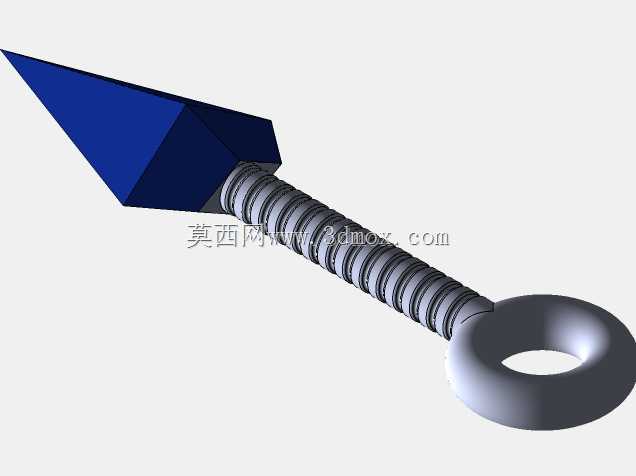

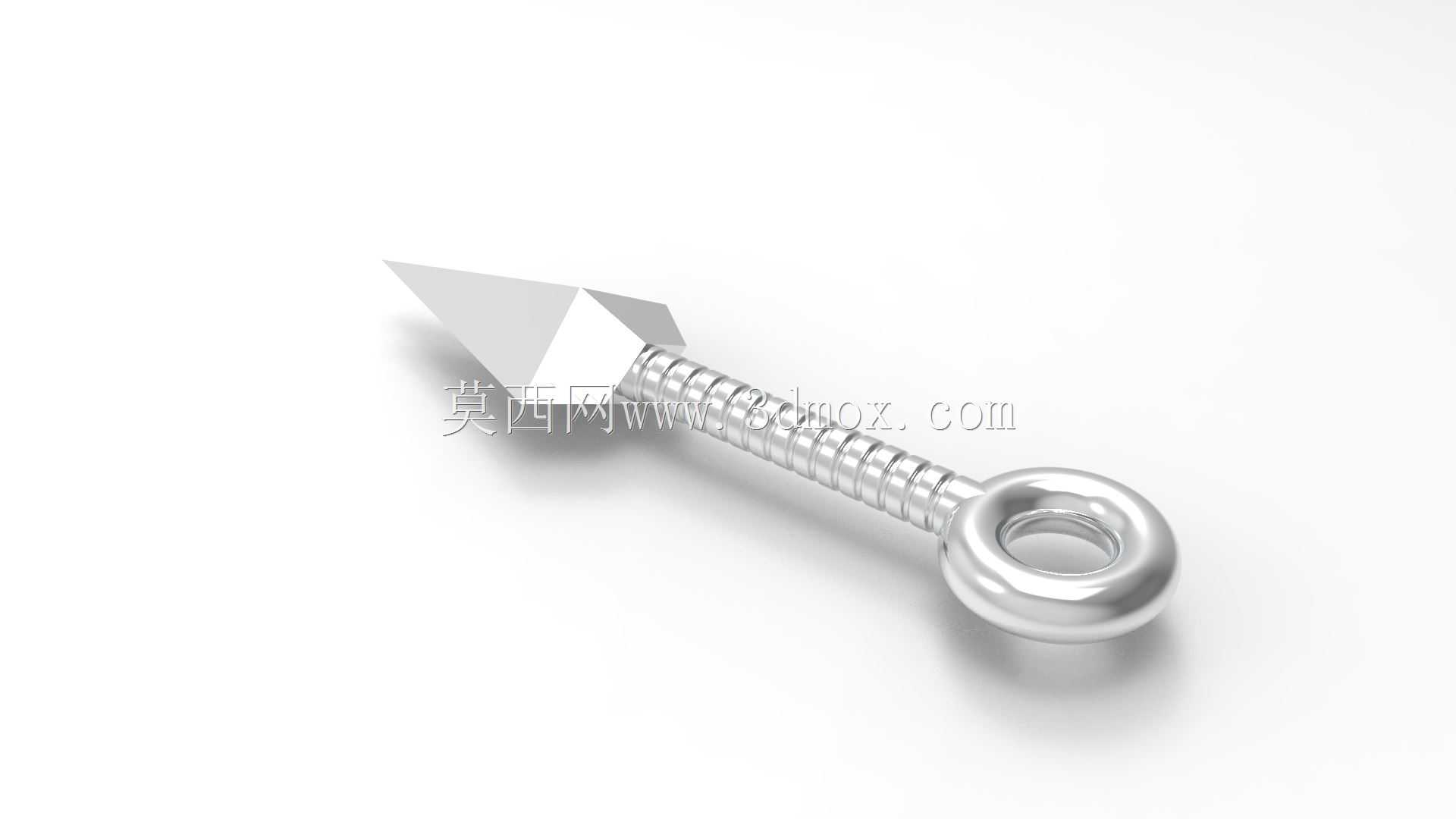

　　这款带吊环的穿刺类金属构件，最初的设计参考源自动漫IP里的忍者投掷道具，落地到实体加工场景后，可覆盖文创周边挂件、户外战术配件、装饰摆件多个应用方向。从结构设计逻辑来看，前端采用四棱锥形箭头构型，四个磨削面交汇形成锐利尖端，棱边做了0.1mm的圆角钝化处理，既保留视觉上的穿刺锋利感，又能避免日常拿取时出现划伤风险，锥段长度占整体总长的28%，锥底直径与杆身直径做了1:0.7的比例过渡，减少应力集中的同时保证箭头与杆身的连接强度。杆身部分采用等距外螺纹结构，螺纹牙型为三角形，牙距0.8mm，螺纹段长度占整体总长的52%，这个设计并非用于螺纹紧固连接，一方面是增加手持投掷时的摩擦力，避免出手时打滑偏移预设轨迹，

　　另一方面螺纹的凹凸结构能提升金属表面的光影层次感，做抛光或电镀表面处理后视觉质感更强。尾部的环形吊耳是整个构件的功能拓展结构，吊耳的内孔直径设计为8mm，足够穿过常规的伞绳、钥匙圈、挂扣等连接件，吊耳与杆身的连接位置做了R3的圆弧过渡，避免直角连接处出现应力断裂风险，吊耳的环身截面为圆形，直径3mm，经过承重测试可承受15kg的静态拉力，满足作为挂件使用的强度要求。整体构件的总长为62mm，最大外轮廓直径为12mm（即尾部吊耳的外圈直径），安装使用时如果作为挂件，不需要额外的安装基座，直接通过吊耳穿绳即可固定；如果作为战术飞镖使用，可配套定制的皮质或K板鞘套，鞘套的内槽尺寸按照杆身螺纹的最大外径做0.2mm的间隙配合，

　　保证插拔顺畅同时不会轻易脱落。建模过程中对所有的锐边都做了工艺性圆角处理，适配数控车床走心机的加工工艺，原材料可选用304不锈钢、6061铝合金或者钛合金，不同材质对应不同的表面处理工艺，不锈钢适合做镜面抛光或者喷砂处理，铝合金可以做阳极氧化上色，钛合金则可以做烤蓝处理提升质感。在结构验证阶段，重点校核了箭头与杆身过渡位置、吊耳与杆身连接位置的受力情况，模拟投掷撞击硬质目标时的冲击载荷，两个危险截面的安全系数都达到2.5以上，满足常规使用的强度要求，不会出现撞击断裂的情况。
