轻重物料空气分离分级设备结构设计

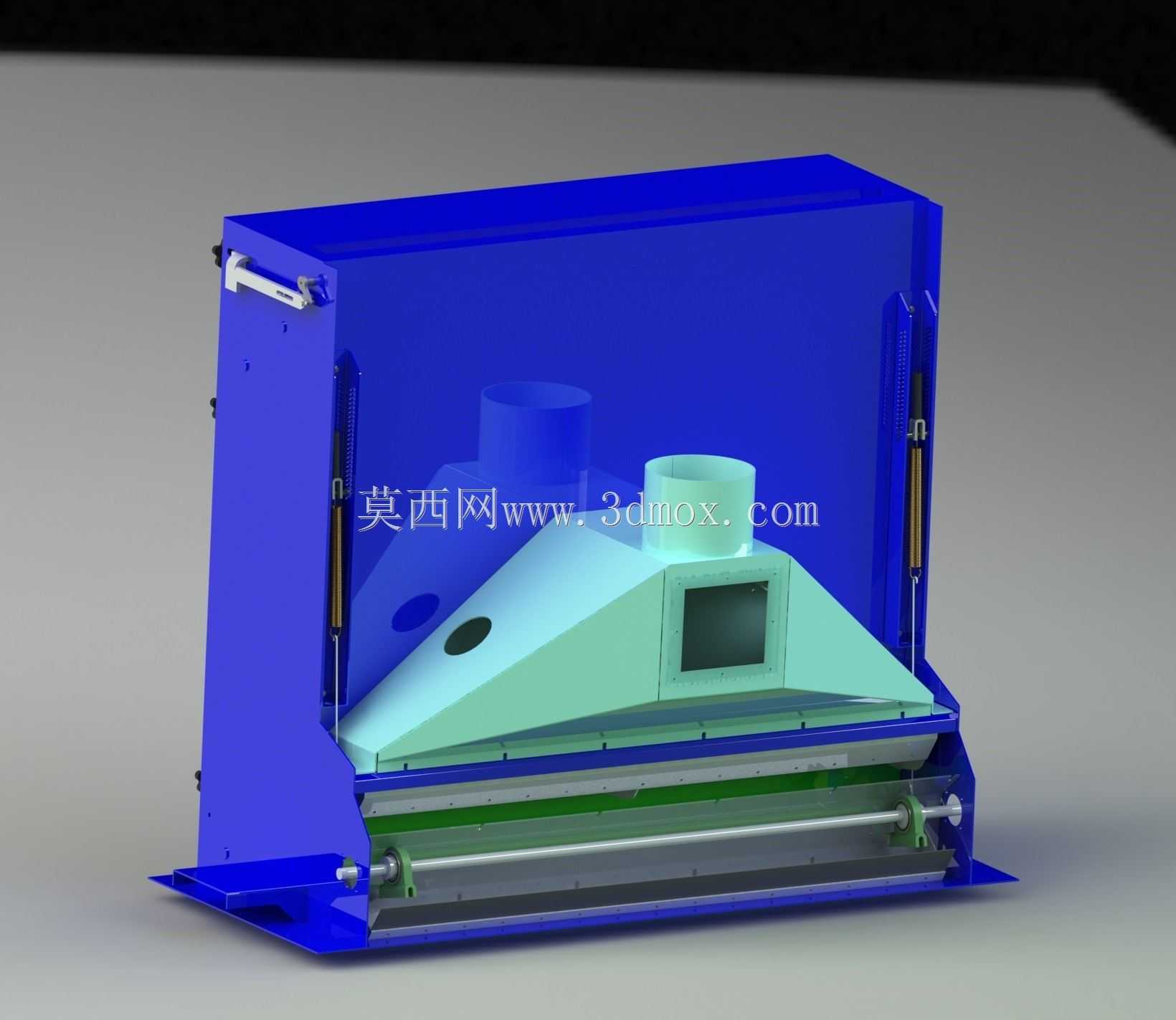

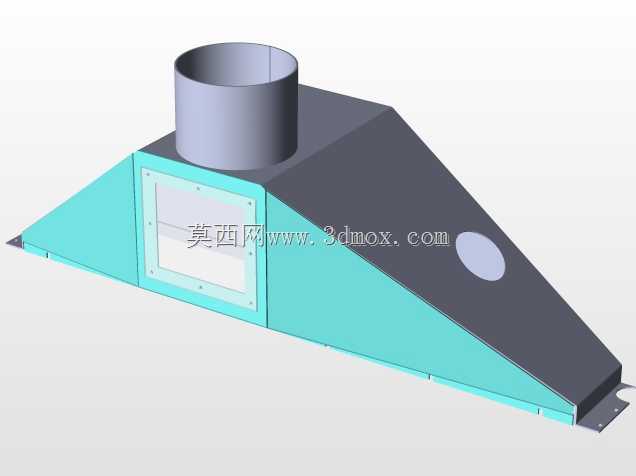

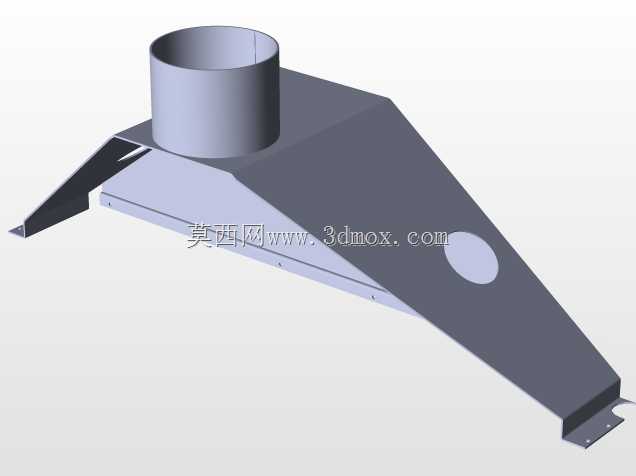

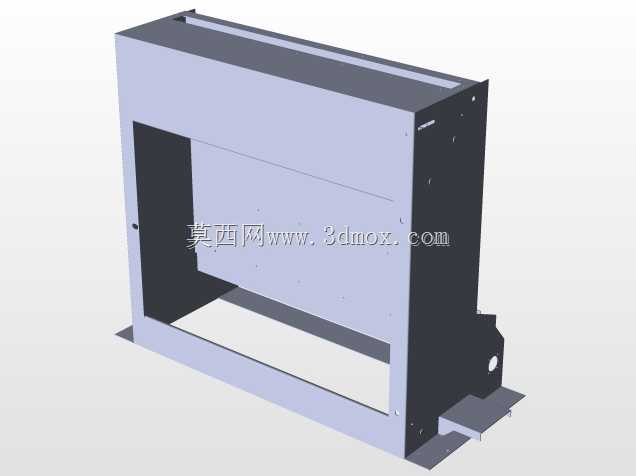

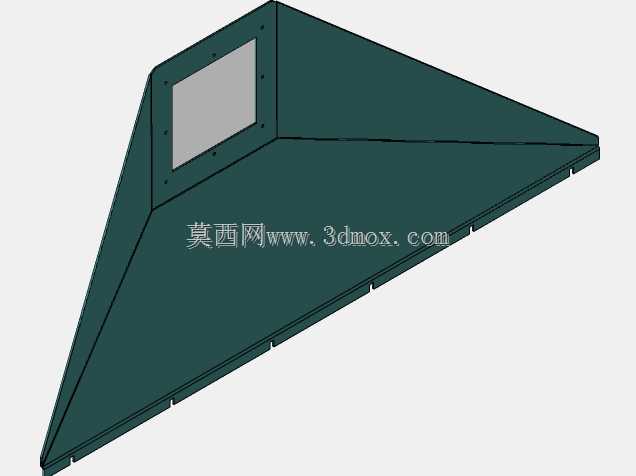

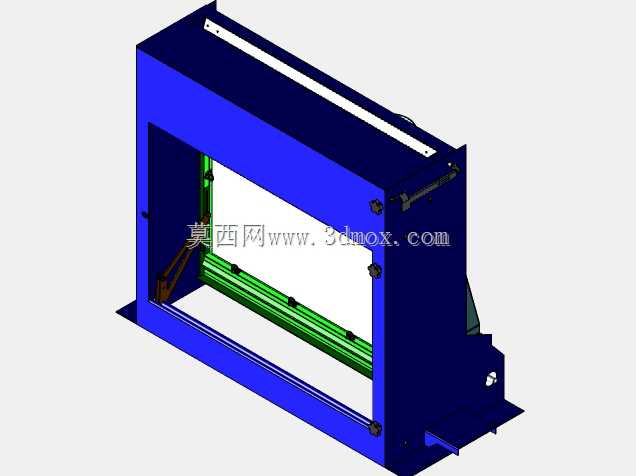

　　该空气分级装置主要应用于散状混合物料的干法分选场景，常见于粮食加工、固废分选、矿产初筛、轻工物料除杂等生产线，无需借助水洗介质，依靠气流场的作用力完成不同密度物料的分层分离，适配对含水率无过高要求的颗粒状、片状混合物料分选作业，可有效剔除混在主料中的轻飘杂质，或是将混合物料按密度差异分成不同品级，相比传统水洗分选工艺，省去了后续烘干工序，也不会产生生产废水，更适合北方缺水地区或是对生产环保要求较高的作业场景。设备整体采用立式箱型承载结构，主体框架为蓝色钣金折弯焊接成型，外部护板做满焊密封处理，避免作业过程中气流外泄影响分选精度，同时减少粉尘外溢满足车间作业的环保要求。设备上部设置封闭风腔结构，侧向预留的风道接口可对接外部供风系统，

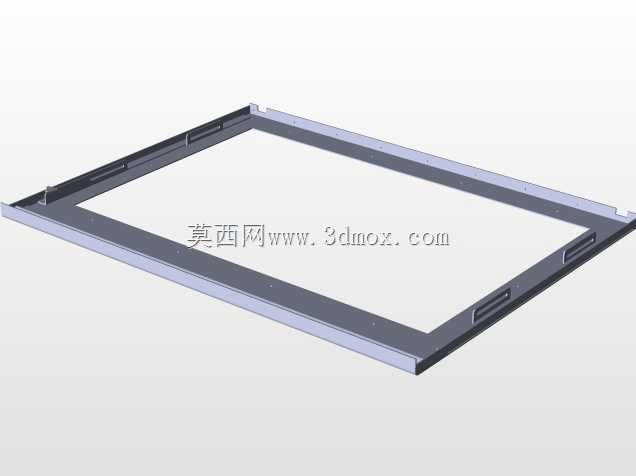

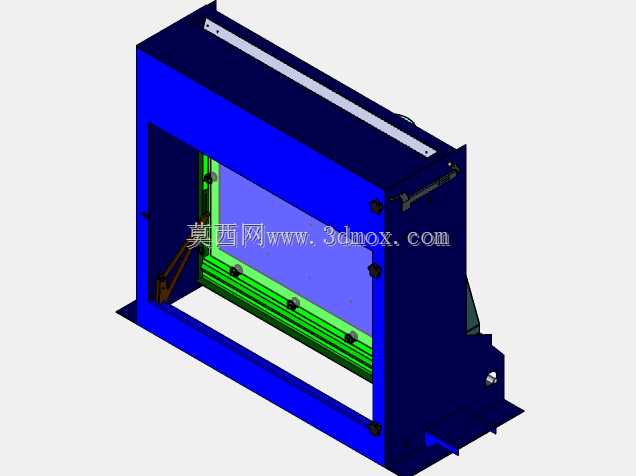

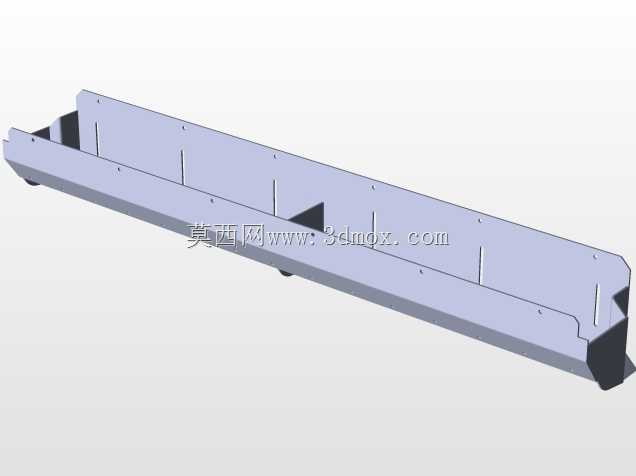

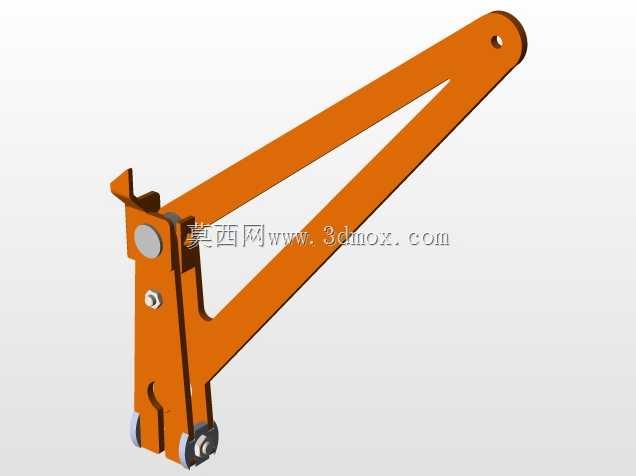

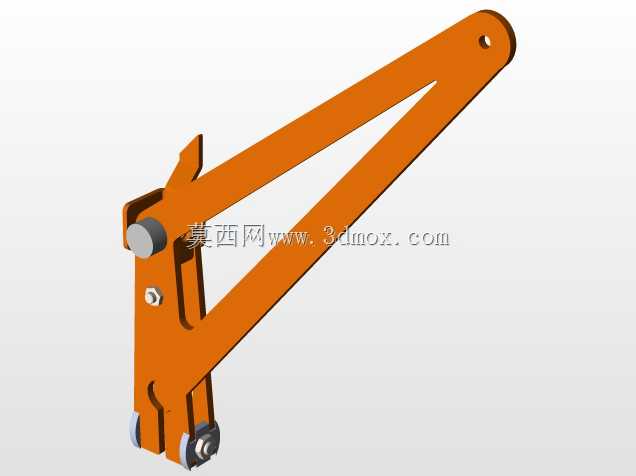

　　中部的倾斜导料板做了流线型过渡设计，能够让进入设备的物料均匀铺展在分选工作面，配合下部的匀风结构让穿过料层的气流保持稳定的层流状态，避免局部紊流打乱物料分层轨迹。设备正面设置的观察窗采用透明钢化玻璃材质，可实时观察内部料层的分选状态，方便作业人员根据实际物料情况调整供风参数。设备下部设置可调间隙的出料导槽，可根据分选物料的粒径范围调整出料口的开合度，配合两侧的气弹簧支撑结构，上部的风腔护罩可整体向上翻开，方便日常清理内部残留物料、更换易损的匀风网板，大幅降低设备的日常维护难度。安装层面，设备底部设置带安装孔的一体式法兰底座，可直接通过膨胀螺栓固定在生产线的钢架平台上，对接上部进料溜槽与下部出料输送设备即可完成整线集成，

　　设备侧向预留的气动元件安装位可直接加装自动调节风门，对接生产线的PLC控制系统即可实现分选参数的自动调整，无需人工反复手动校准。设计过程中重点优化了风腔内部的导流结构，通过多次CFD流场仿真调整导流板的角度，让工作面不同位置的风速差控制在5%以内，避免出现局部风速过高吹走重料、或是风速过低无法分离轻杂的问题，设备两侧的导向杆采用镀铬处理，滑动配合部位加装自润滑铜套，长期往复开合也不会出现卡滞问题，适配工业场景下长期连续作业的可靠性要求。
