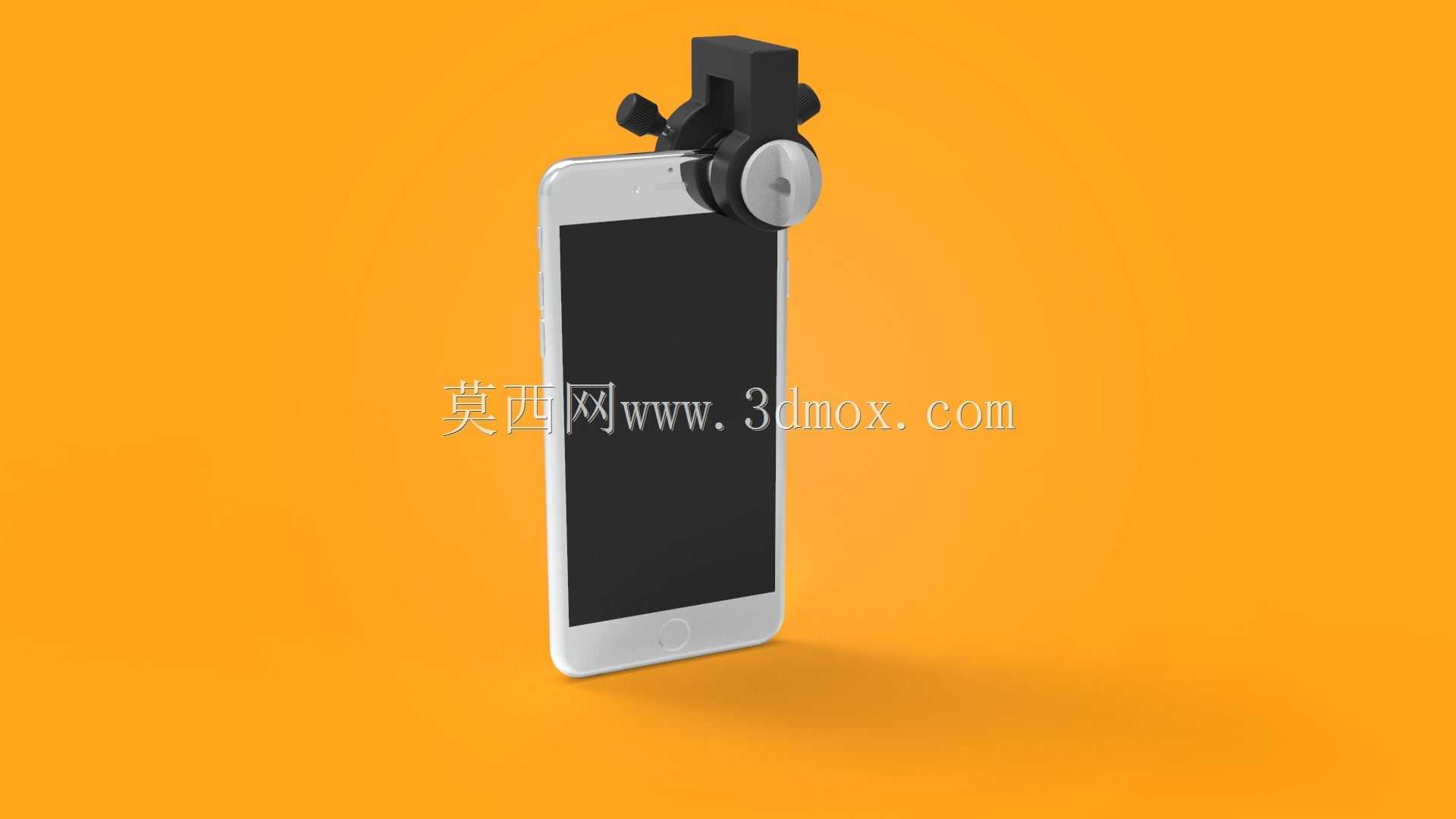

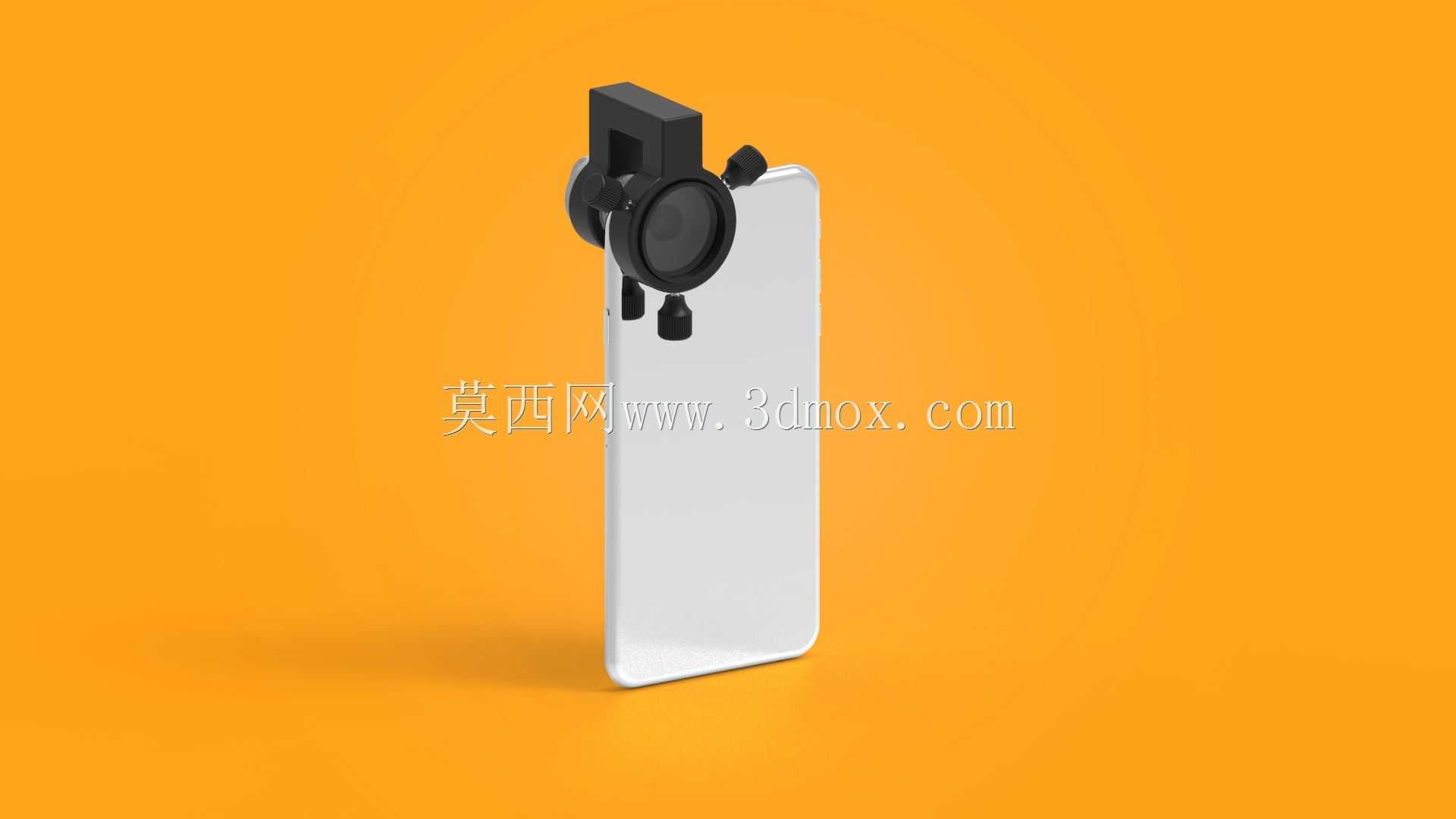

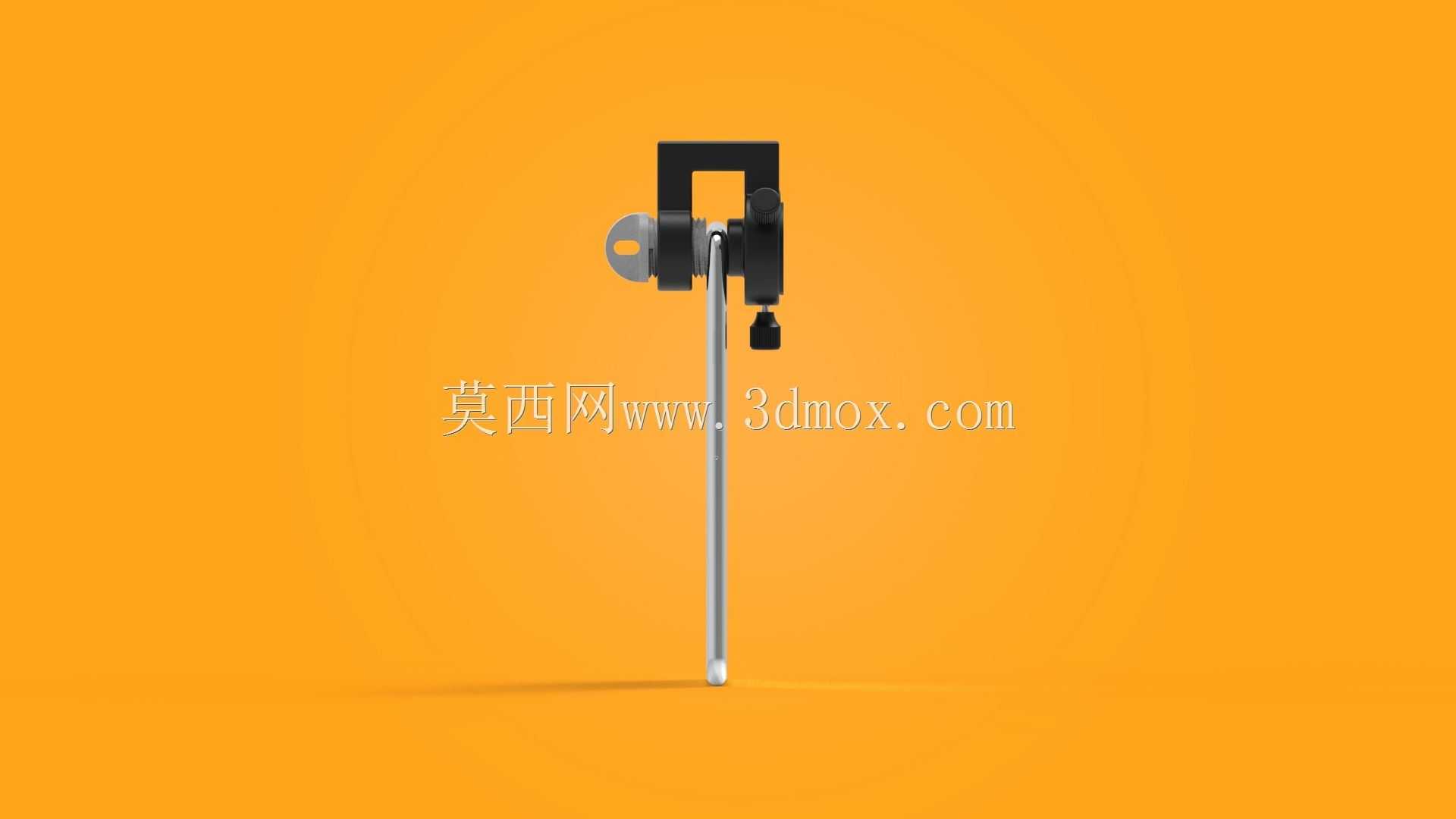

手机连接裂隙灯适配转接夹具结构

　　这款转接结构的核心作用，是实现普通智能手机与眼科裂隙灯设备的快速对接，解决基层诊疗、外出义诊场景下，裂隙灯无配套数码拍摄模块、无法留存眼部检查影像的痛点。日常眼科临床工作中，不少老旧款裂隙灯仅支持目视检查，要记录患者眼前节病变情况，要么额外购置价格高昂的原厂数码成像组件，要么手持手机对准目镜拍摄，极易出现画面偏移、对焦失准、漏光等问题，这款转接夹具正是针对这类实际使用痛点开发。从结构设计来看，夹具整体采用侧装夹持方案，一侧为裂隙灯目镜端的快装锁紧结构，通过旋钮式锁紧件实现与不同口径目镜的适配，锁紧旋钮的阻尼经过调校，单手即可完成松紧操作，安装后夹具与目镜连接的同轴度控制在0.1mm以内，避免手机镜头光轴与裂隙灯光路出现偏移，

　　保障拍摄画面无暗角、无偏轴模糊。另一侧为手机夹持端，采用可伸缩的弹性夹臂结构，夹臂内侧贴有防滑缓冲垫，既可以适配不同宽度的主流智能手机，也能避免夹持过程中刮花手机边框，夹臂的伸缩行程覆盖58mm到85mm的手机宽度范围，基本覆盖市售绝大多数直板智能手机的尺寸需求。设计过程中重点考量了安装边界问题，夹具整体重量控制在35g以内，安装后不会对裂隙灯目镜筒造成额外的负重偏载，不会导致目镜调节阻尼变化或光轴偏移；夹具的整体外轮廓做了倒角处理，没有突出的尖锐结构，避免医生操作过程中剐蹭手部或设备。夹持手机后，手机镜头中心与目镜出瞳位置的距离经过反复调校，刚好匹配手机镜头的最近对焦距离，无需额外加装近摄镜片即可拍出清晰的裂隙灯成像画面，

　　同时预留了手机按键、充电接口的操作空间，安装夹具后依然可以正常操作手机拍摄按键、外接充电线，满足长时间检查记录的供电需求。在实际临床场景中，这款转接夹具可以快速完成安装拆卸，无需对原有裂隙灯设备做任何改装，不会破坏设备原有结构，适配绝大多数台式、手持裂隙灯的目镜尺寸，既可以用于门诊日常病例资料留存，也适合基层义诊、上门筛查等外出场景下的快速影像采集，帮助医护人员低成本实现裂隙灯检查的数字化记录，无需投入高额成本升级设备。
