十字轴式万向节传动结构三维设计

　　在各类需要变角度传递扭矩的机械传动场景中，十字轴式万向节是应用极为广泛的基础部件，从工业设备的传动轴系到行走机械的转向传动链路，都能见到这类结构的身影。这类部件的核心作用，是在两根轴线不重合、或是工作过程中轴线夹角会发生动态变化的轴之间，持续稳定地传递旋转扭矩，补偿安装偏差与工作位移带来的轴线偏移，避免传动系统出现卡滞、附加载荷过大的问题。

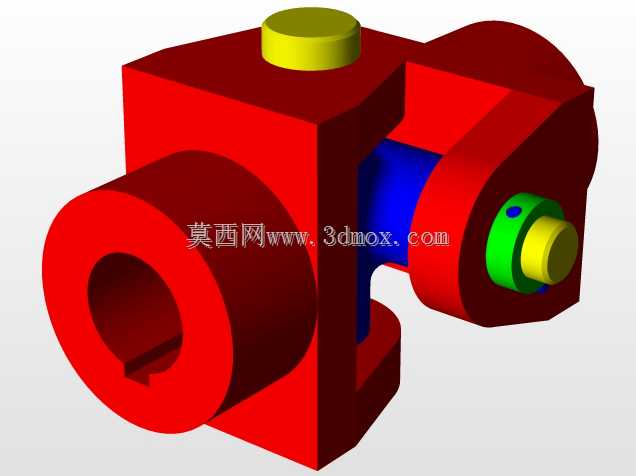

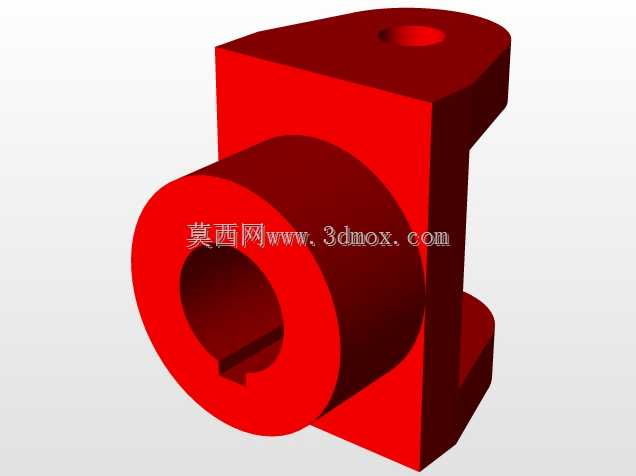

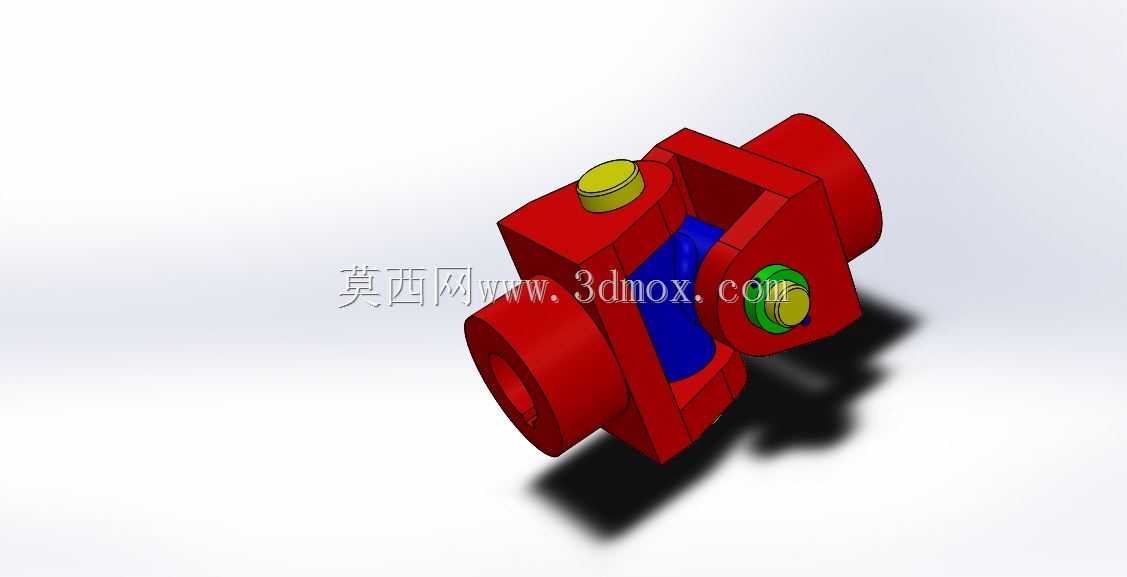

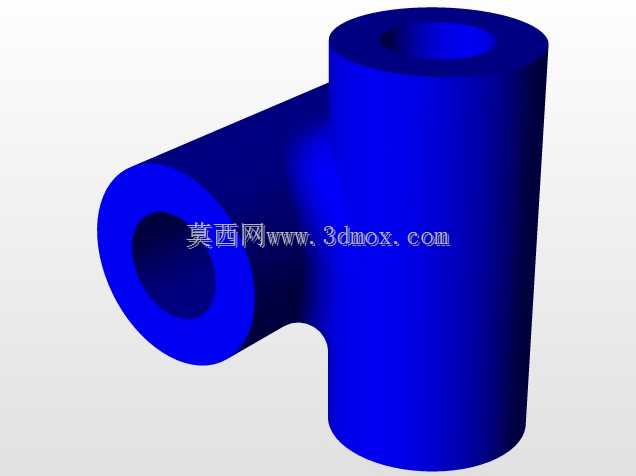

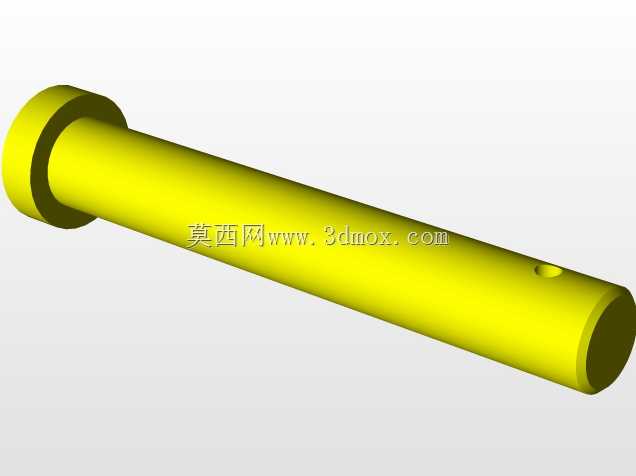

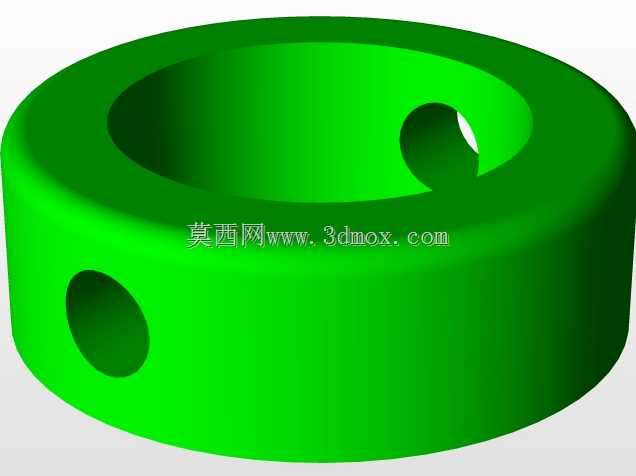

　　本次设计的万向节采用分体式叉架配合十字轴的经典结构，两个对称布置的传动叉分别对接主动轴与从动轴，十字轴作为中间传动件，通过四个轴颈分别与两个叉架的安装孔配合，实现两个方向的转动自由度，满足变角度传动的需求。设计过程中优先考虑了传动过程中的载荷分布均匀性，十字轴轴颈与叉架孔的配合间隙选取适配中等载荷工况的范围，既保证转动灵活性，又避免间隙过大带来的传动冲击与回程误差。叉架部分采用对称式结构设计，安装轴端设置为标准圆柱轴径，可直接与配套的传动轴承、联轴器对接，安装边界预留了足够的紧固件操作空间，无需额外设计专用工装即可完成现场装配。

　　从功能特性来看，该结构可在两轴最大夹角35度的范围内正常传递扭矩，传动过程中十字轴各轴颈受力均衡，配合面的接触应力控制在常用金属材料的许用范围内，可适配转速不超过1500rpm的中低速传动场景。设计时特意优化了叉架的过渡圆角，避免应力集中导致的部件断裂，同时在十字轴轴颈端部预留了润滑脂注油通道的安装位置，方便后期维护时补充润滑介质，降低配合面的磨损速率，延长部件整体使用寿命。

　　在实际选型应用中，这类万向节常被用于机床进给传动系统、轻工设备的动力传输链路、小型工程机械的转向传动部位，可补偿设备安装时的同轴度误差，抵消设备运行过程中机架振动带来的轴线偏移，保证传动的平稳性。建模过程中严格按照机械设计手册的公差配合要求设定各配合面的尺寸关系，装配时的干涉检查覆盖了整个允许摆角范围，确保在最大工作夹角下各部件不会出现运动干涉，转动过程无卡滞点，完全满足实际工程应用的装配与运动要求。
