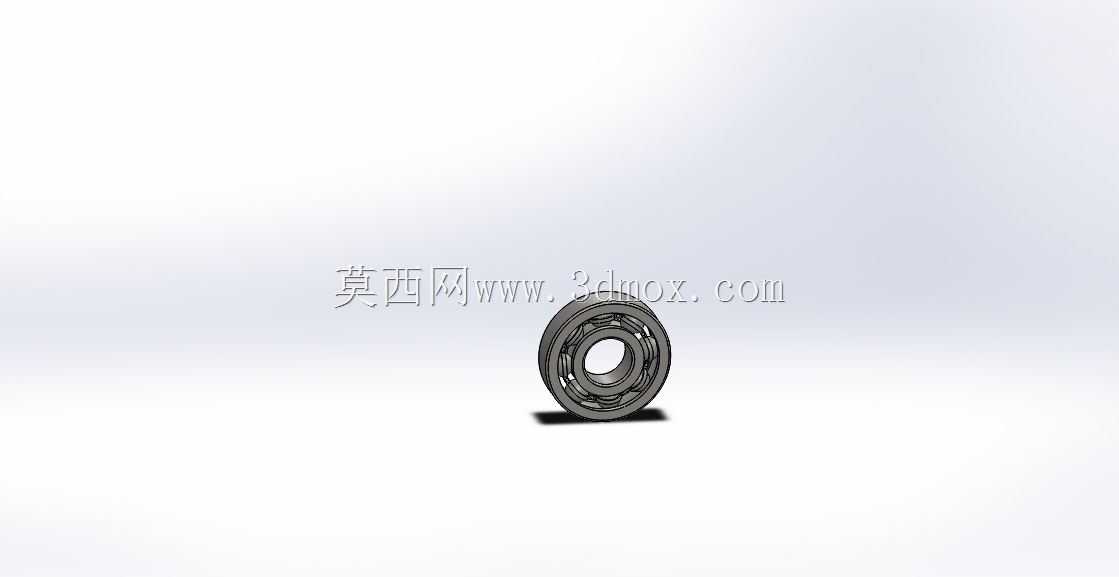

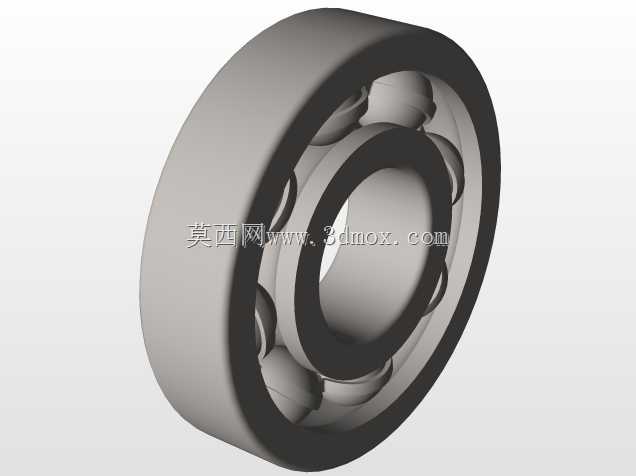

深沟球滚动轴承精密结构三维数模

　　作为旋转传动系统里应用覆盖度最广的基础支撑构件，这类滚珠轴承的核心作用是在轴系与安装座孔之间构建低摩擦的滚动摩擦副，把轴类零件运转过程中的径向载荷、少量双向轴向载荷平稳传递到基座结构上，同时约束轴系的径向窜动范围，保证旋转部件的回转精度维持在设计允许区间内。从实际应用场景来看，小到精密仪器的仪表转轴、小型电机输出轴，大到输送机托辊、机床主轴辅助支撑、农机传动轮系，都能见到同结构轴承的身影，不同工况下仅需要调整滚动体直径、滚道曲率、密封结构与保持架材质，就能适配从轻载高速到中载低速的各类使用需求。

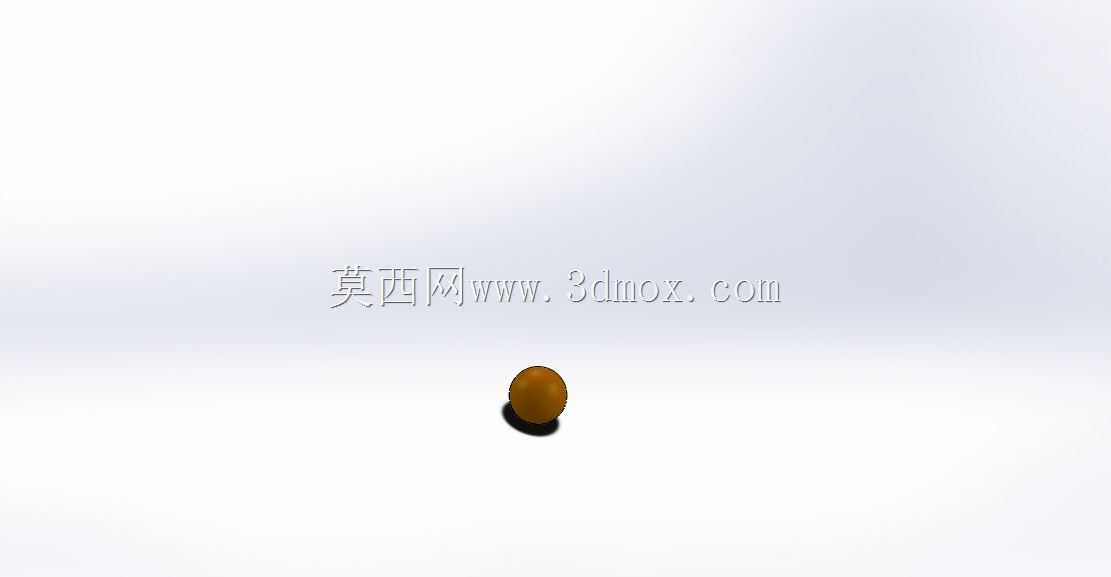

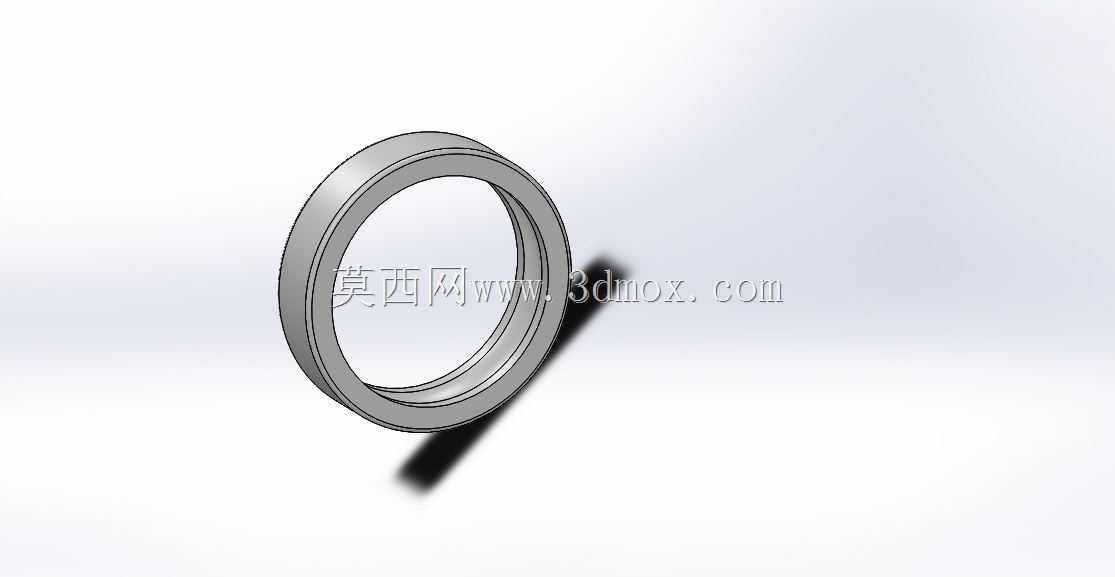

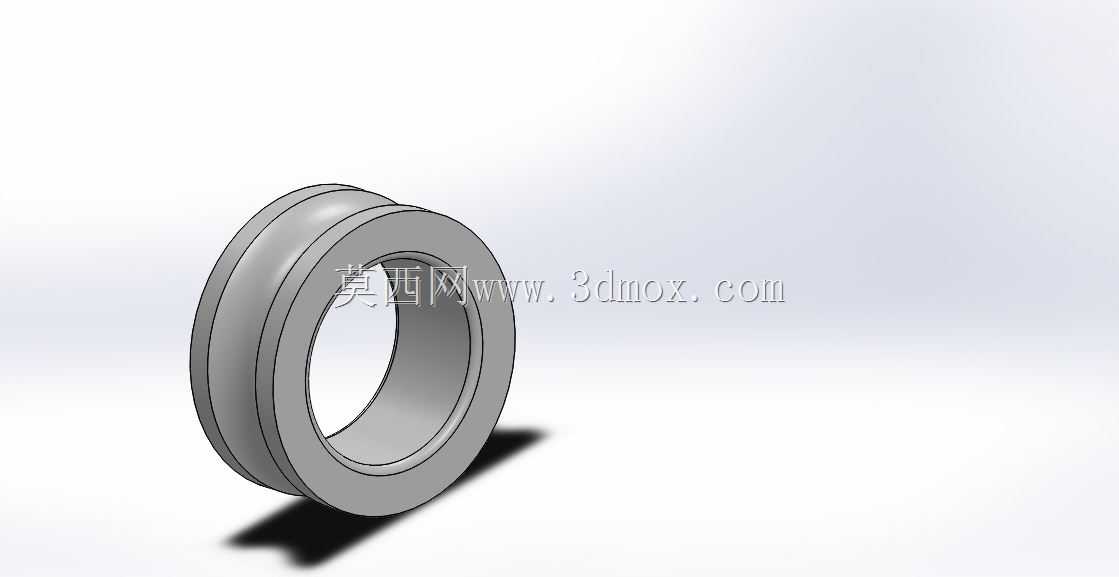

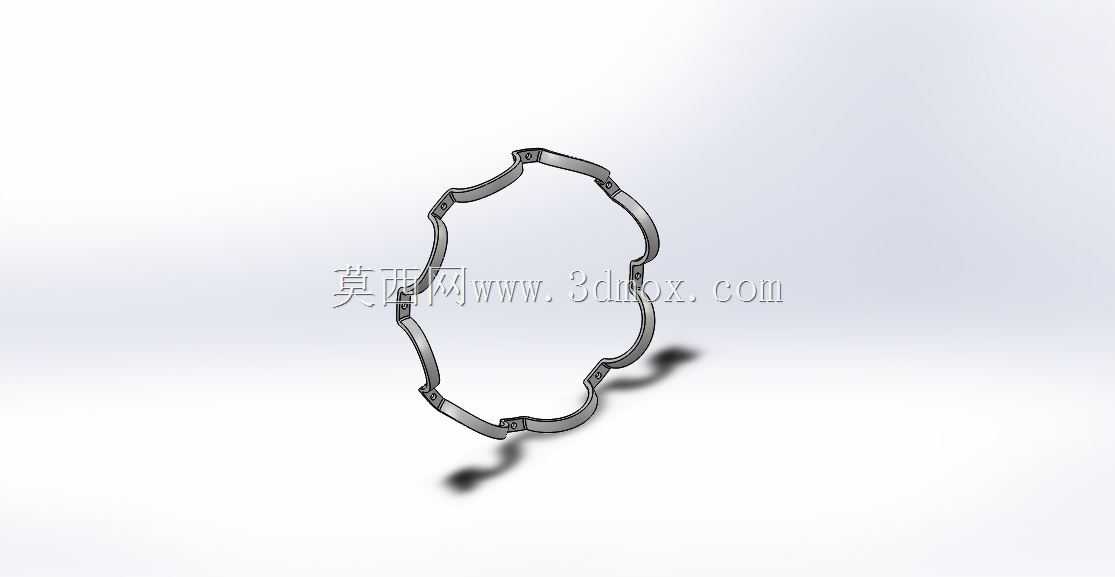

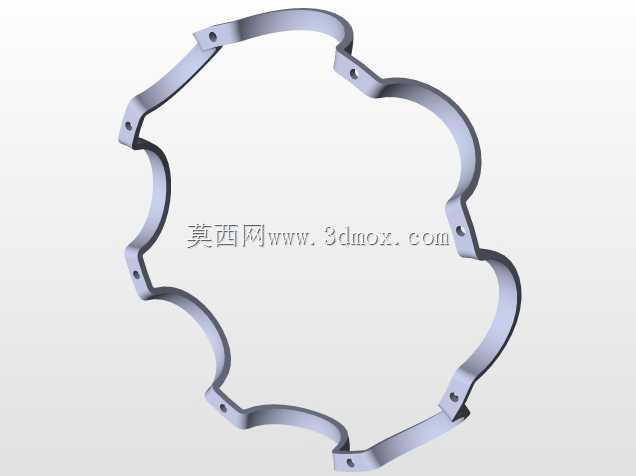

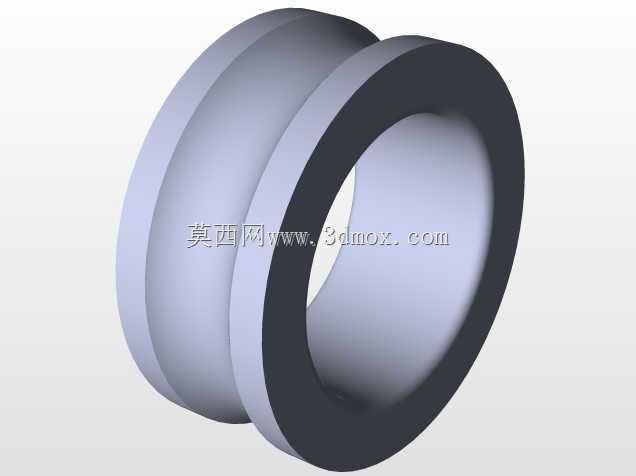

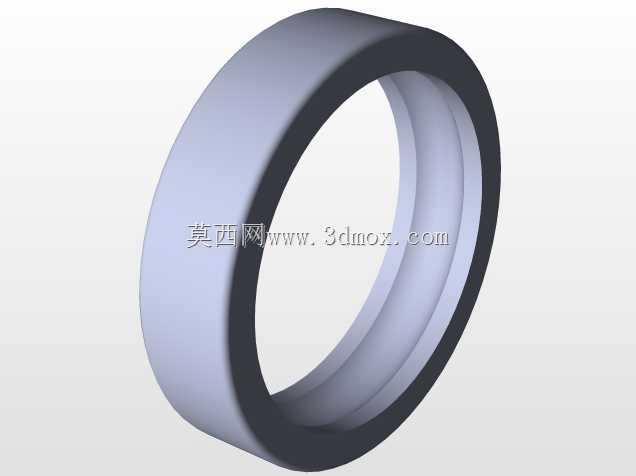

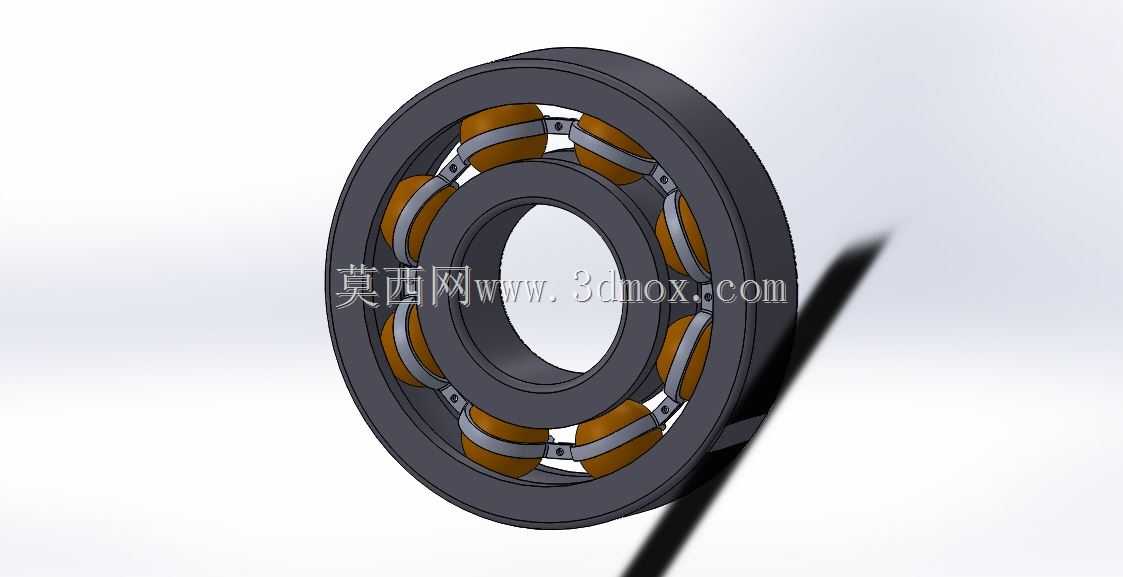

　　在结构设计逻辑上，该轴承的内外圈均加工有适配钢球曲率的弧形滚道，滚道的截面曲率半径略大于钢球半径，既保证钢球与滚道有足够的接触面积承载载荷，又预留了合理的滚动间隙避免运转卡滞；滚动体采用等直径精密钢球，沿圆周方向均匀排布在内外圈滚道之间，通过冲压或实体保持架将相邻钢球分隔开，避免钢球之间直接接触产生额外摩擦与磨损，同时保证所有滚动体在滚道内的周向间距一致，让载荷在整圈滚动体上均匀分布，避免局部应力集中导致的早期点蚀失效。

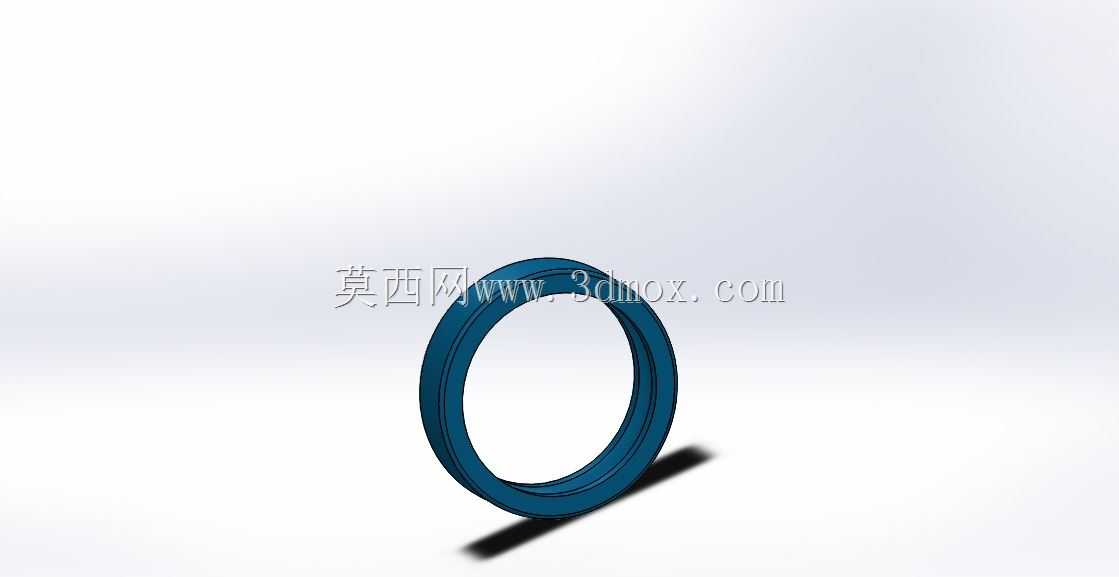

　　从安装边界维度考量，这类轴承的外圈通常采用基轴制配合装入安装座的轴承孔内，内圈则采用基孔制配合与旋转轴过盈装配，设计建模时严格控制内外圈的配合公差带、安装倒角尺寸，避免装配时出现卡滞或配合过松导致的跑圈问题；轴承的轴向宽度、内外径尺寸完全符合通用安装尺寸规范，可直接替换同型号的标准件，不需要额外修改安装位的结构尺寸。建模过程中完整还原了钢球与滚道的接触位置、保持架的兜孔结构、内外圈的安装倒角与密封槽位，所有配合面的尺寸公差、形位公差都参照通用轴承的设计标准设置，既可以用于设备装配阶段的干涉检查，也能作为轴系受力仿真、运转摩擦分析的基础模型使用，帮助设计人员在方案阶段就完成轴承选型校验、安装空间校核，避免后期实物装配时出现尺寸不匹配、载荷能力不足的问题。
