汽车转向系统万向节连接关节结构

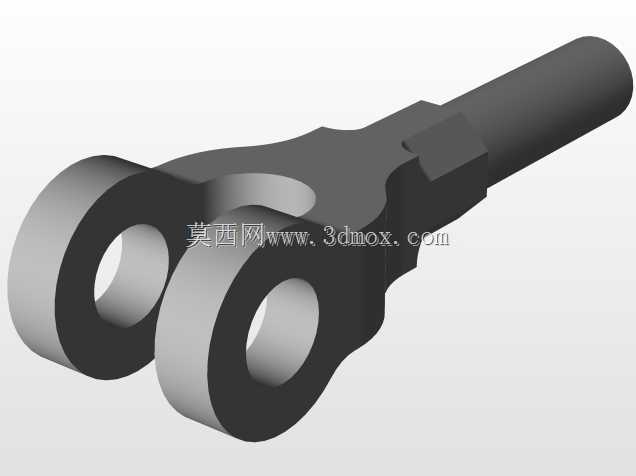

　　该关节结构属于汽车转向传动系统的核心铰接部件，主要承担转向力矩传递、不同轴段间角度补偿的功能，在整车转向动作执行过程中，需要将转向器输出的旋转力矩平稳传递至转向轮侧，同时适配悬架跳动带来的轴间角度变化，避免传动过程中出现卡滞、力矩损耗过大的问题。从结构设计来看，部件采用叉形接头与轴段一体化的布局形式，红色轴段为输入端，通过端部的连接结构与上游转向输出轴配合，蓝色叉形壳体为铰接主体，内部预留十字轴安装腔位，配合黄色的锁止定位结构实现十字轴的轴向固定，避免铰接部位在交变载荷下出现窜动脱出。设计过程中重点考虑了铰接部位的摆动角度余量，叉形开口的尺寸经过校核，可满足整车满载跳动、极限转向工况下的角度偏转需求，不会出现结构干涉。安装边界方面，

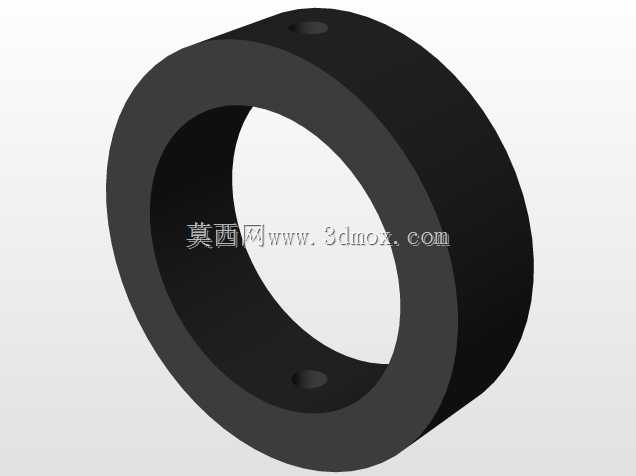

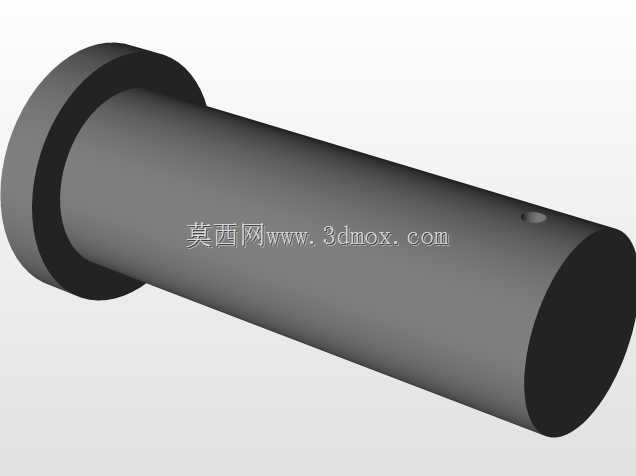

　　两端轴段的直径、配合长度均按照同级别车型转向系统的通用安装尺寸设计，输入端轴段可直接插入转向器输出轴的内孔通过销钉固定，输出端轴段与转向拉杆的连接位匹配通用的锁紧结构，无需额外加工适配即可完成装配。实际装车应用中，该关节需要承受转向过程中的交变冲击载荷，因此叉形壳体与轴段的衔接位置做了圆弧过渡强化，避免应力集中导致的结构断裂，铰接部位的端面设置了耐磨衬垫安装位，可减少十字轴转动过程中的磨损，延长部件的维护周期。不同于固定式的传动连接结构，该关节的铰接自由度设计经过多轮工况验证，在车轮上下跳动、转向左右摆动的复合运动状态下，依然可以保持力矩传递的平顺性，不会出现传动间隙过大导致的转向虚位问题。结构建模过程中对各配合面的公差带做了对应预留，铰接腔的内径尺寸与十字轴的配合公差选择过渡配合，既保证转动灵活性，又不会出现径向窜动影响转向手感，两端轴段的同轴度公差控制在合理范围内，避免高速转动过程中出现抖动异响。
