L298N直流电机驱动桥芯片结构模型

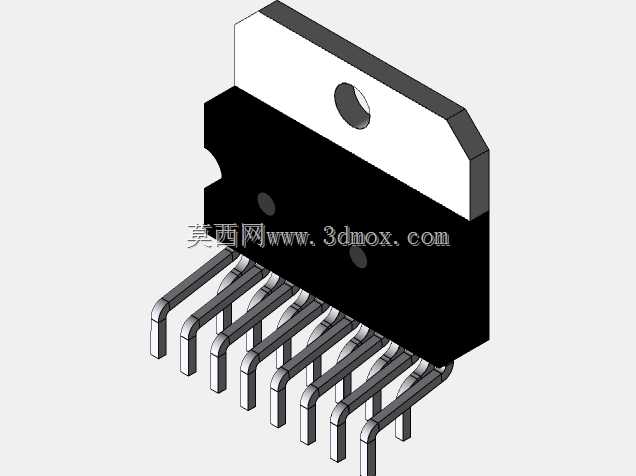

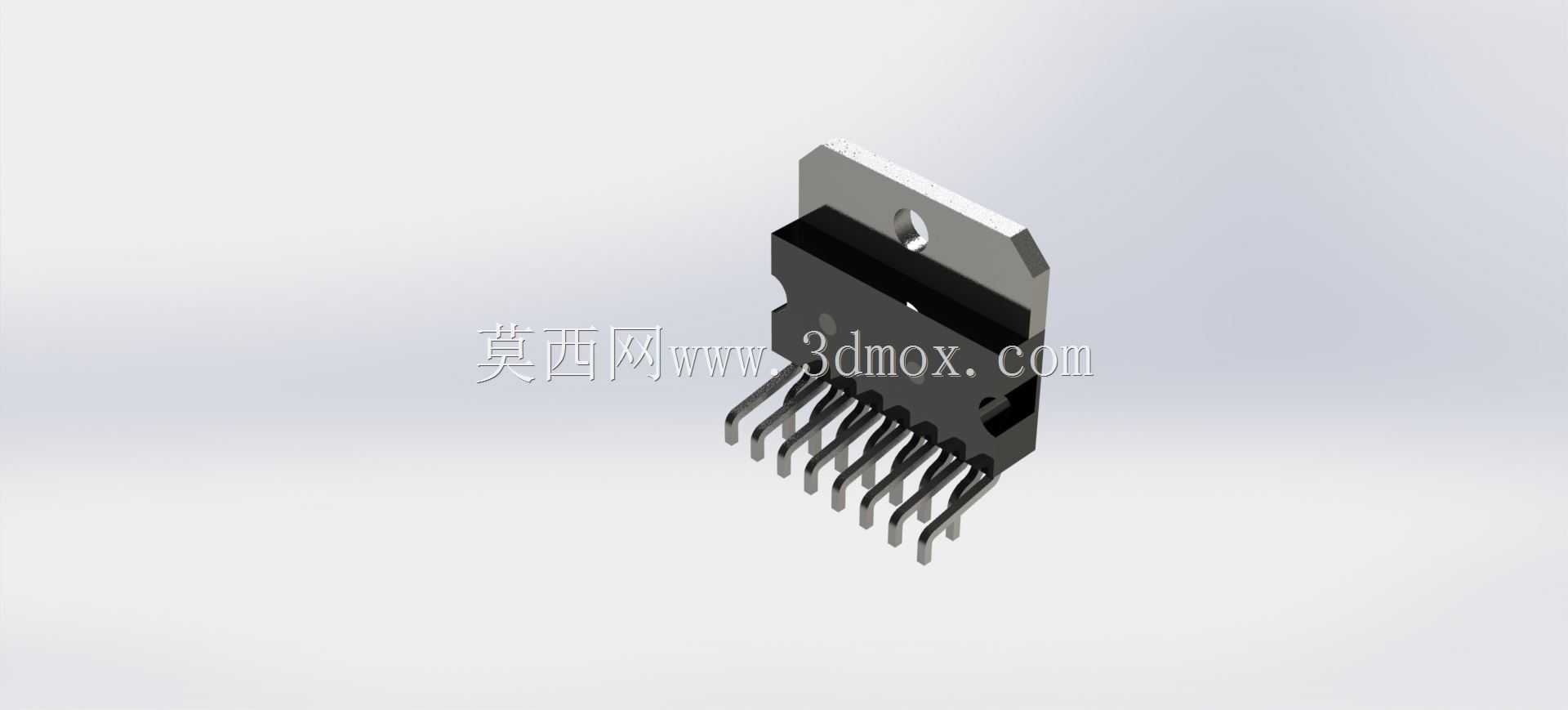

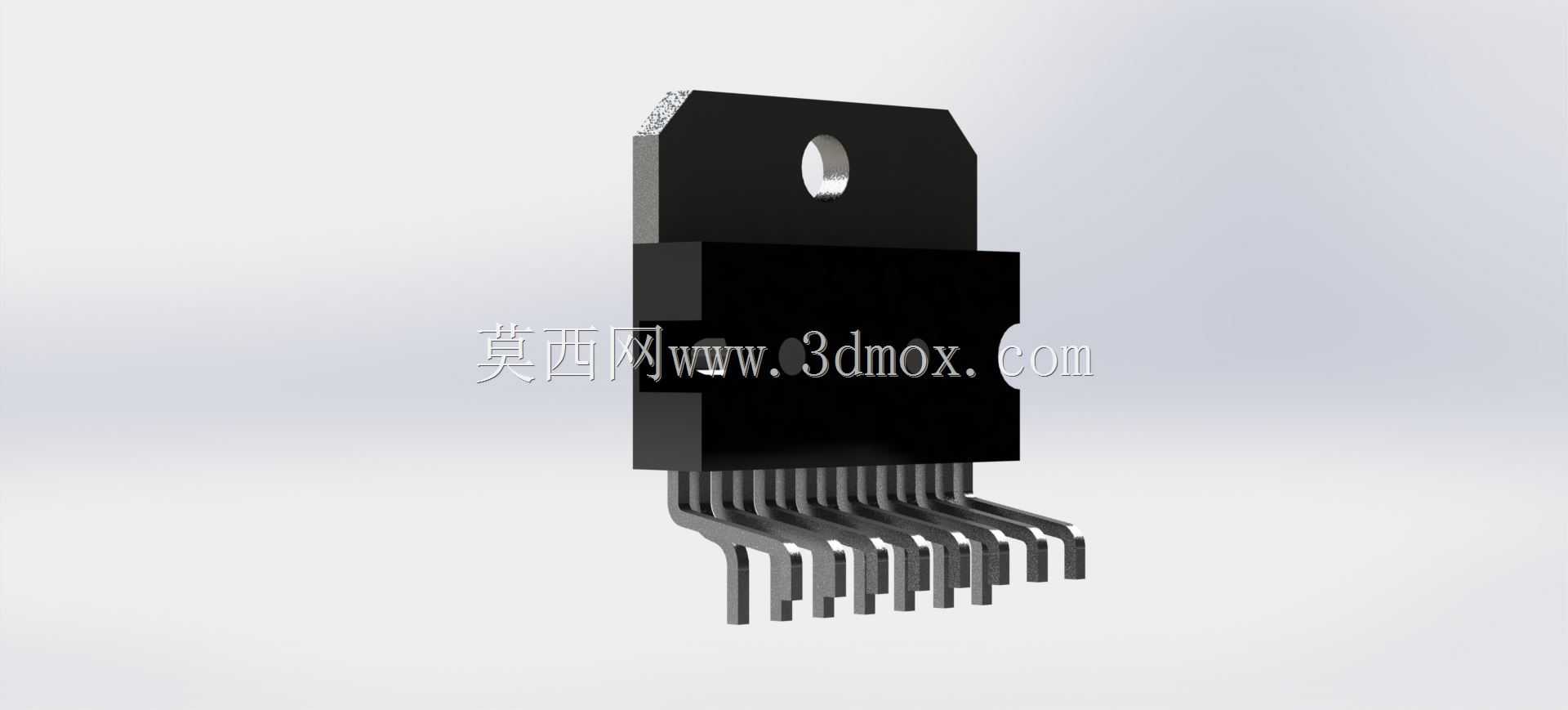

　　该模型还原的是直流驱动场景常用的双全桥驱动器件实体结构，这类器件广泛应用在小型自动化设备的运动执行回路中，承担着主控弱电信号与动力回路强电之间的功率转换作用，能够同时驱动两路直流负载完成正反转、调速动作，在小型移动机器人、智能小车、桌面级自动化工位的执行端控制回路中十分常见。从结构设计来看，模型完整还原了器件的TO-220封装外形，顶部预留的安装固定孔位完全匹配实际器件的安装尺寸，可直接套用在PCB板级装配的三维布局场景中，帮助结构工程师在整机设计阶段提前校核器件与周边壳体、散热结构的干涉边界。器件的引脚排布严格遵循实际量产器件的间距规范，每根引脚的折弯角度、伸出长度都和实物一致，在做板级装配仿真时，

　　可直接匹配对应封装的PCB焊盘位置，无需额外调整引脚参数就能完成整板的器件堆叠校核。背部的散热基板结构也做了完整还原，设计时如果需要给该器件加装额外散热片，可直接依托该模型的基板平面做散热结构的匹配设计，提前预留散热片的安装空间，避免后期打样出现散热结构与周边器件干涉的问题。在实际设备应用中，这类驱动器件通常布置在控制板的边缘位置，靠近动力输出接线端，模型还原的器件整体高度、引脚伸出长度等安装边界参数，能够帮助结构设计人员在做控制仓内部布局时，精准计算器件与仓壁、走线槽、相邻接插件之间的安全距离，尤其是在紧凑化设计的小型设备内部，每一个器件的外形尺寸偏差都可能导致整板装配失败，这类精准还原的实体模型能够大幅减少前期布局的校核工作量。

　　从功能特性对应的结构设计来看，模型区分了器件的塑封主体、金属散热基板、金属引脚三个不同的结构部分，在做整机热仿真时，可针对不同部分赋予对应的材料属性，模拟器件满负载运行时的散热情况，辅助评估散热结构设计的合理性。引脚部分的等距排布设计，也匹配量产器件的成型工艺，还原了引脚从塑封本体伸出后向下折弯的成型结构，在做线束焊接或者接插件匹配设计时，能够直观呈现引脚的实际位置，方便设计对应的焊接工装或者防呆接插结构。
