八旋翼球形主体航拍无人机结构设计

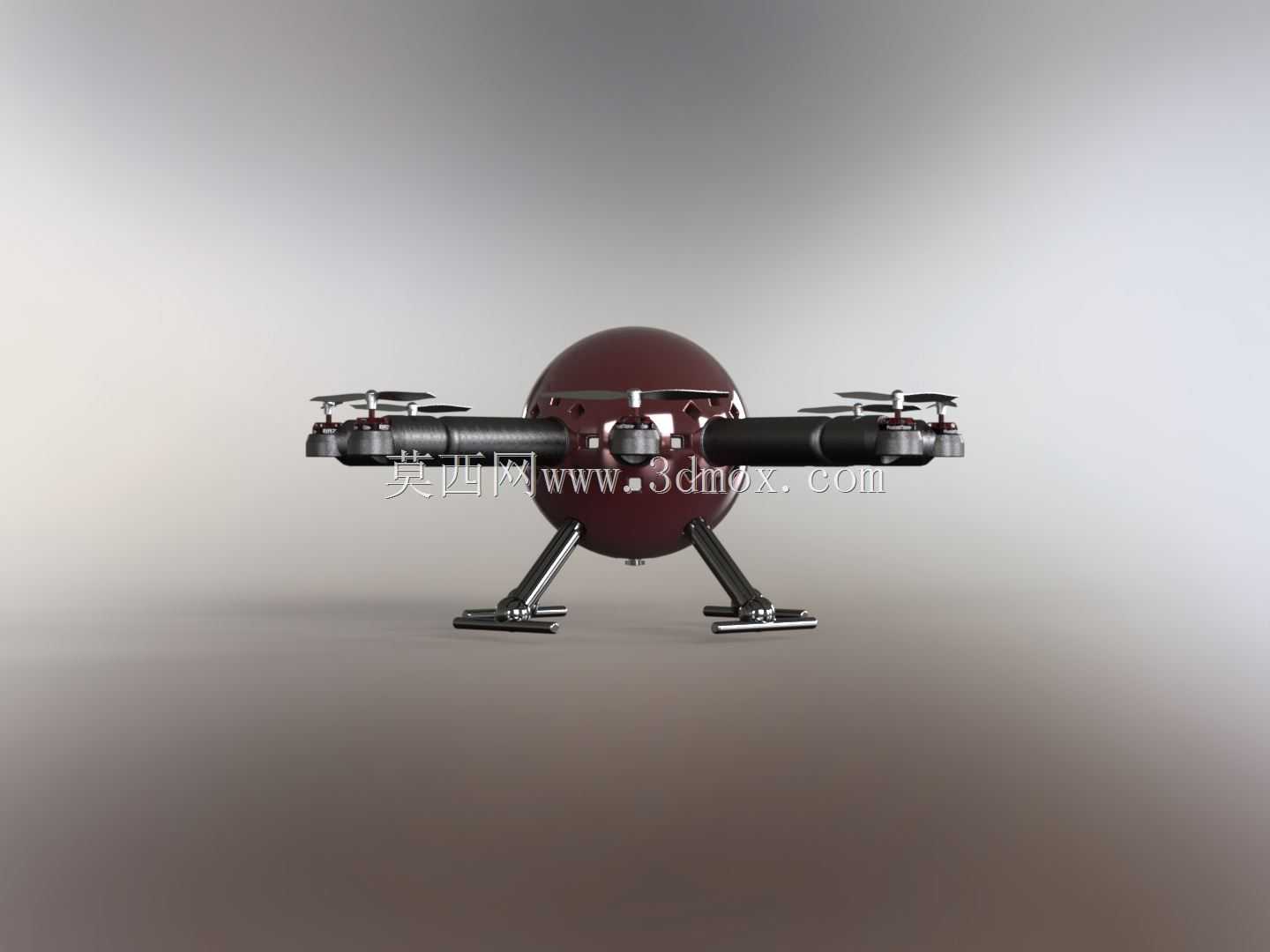

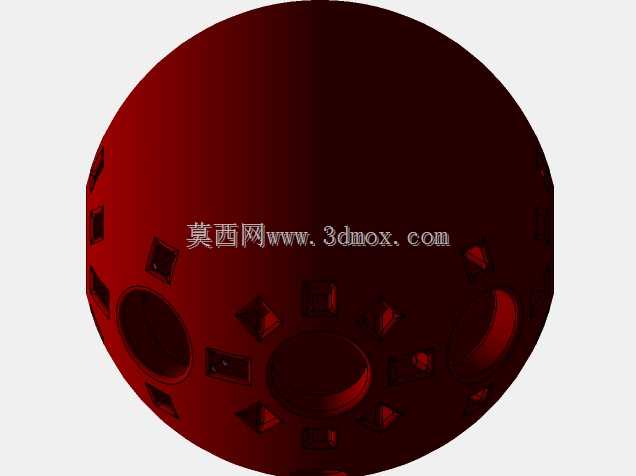

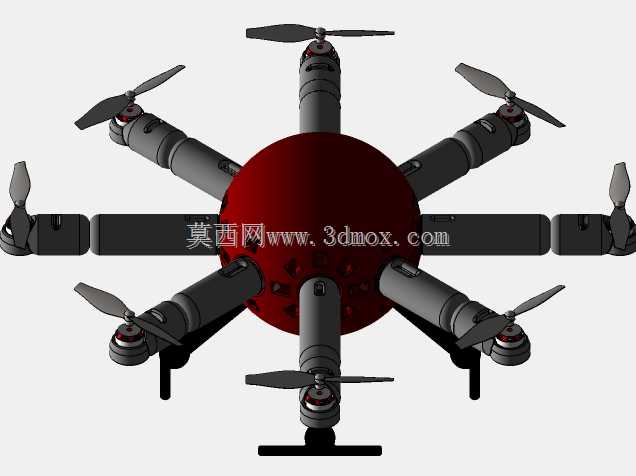

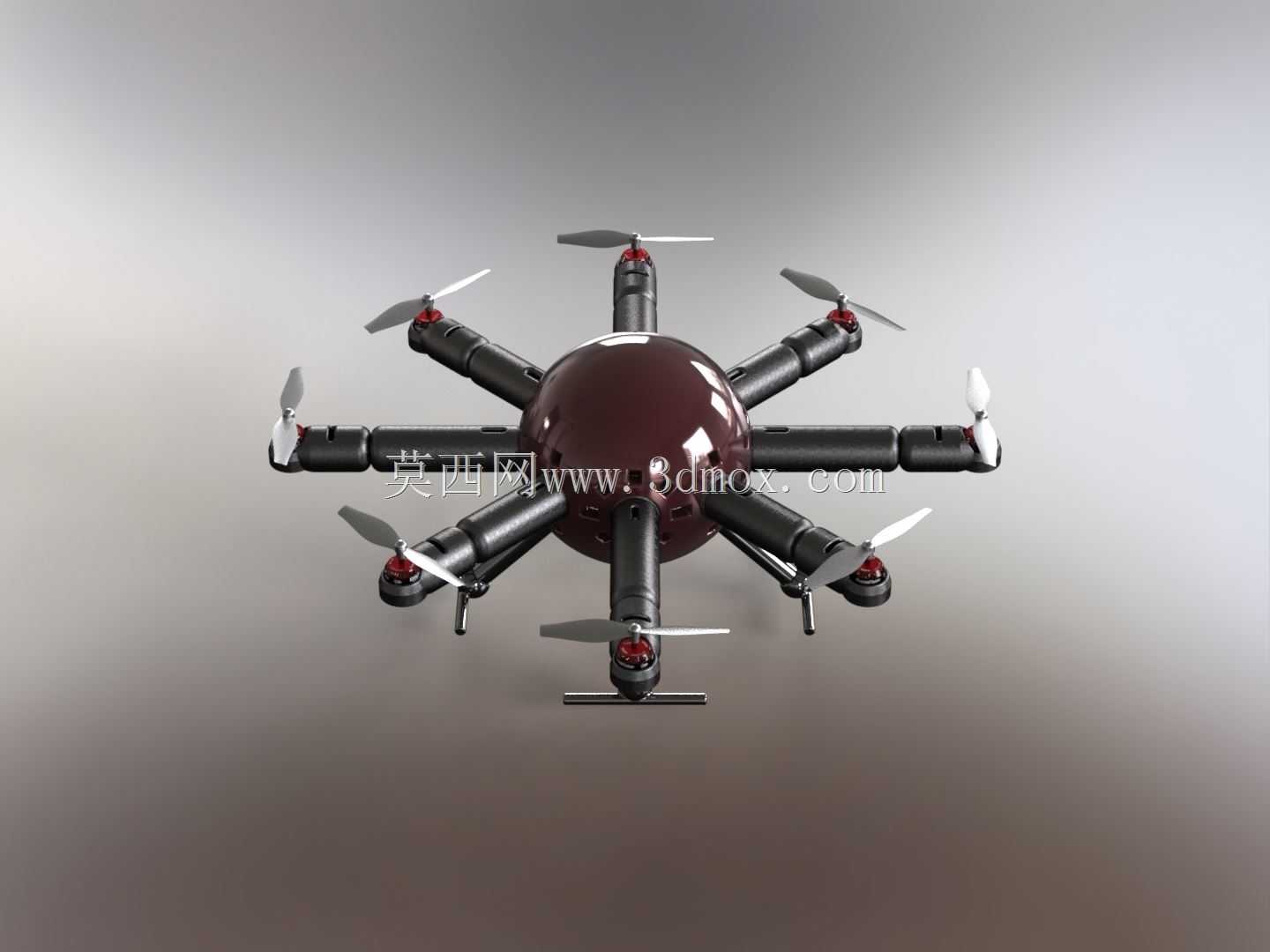

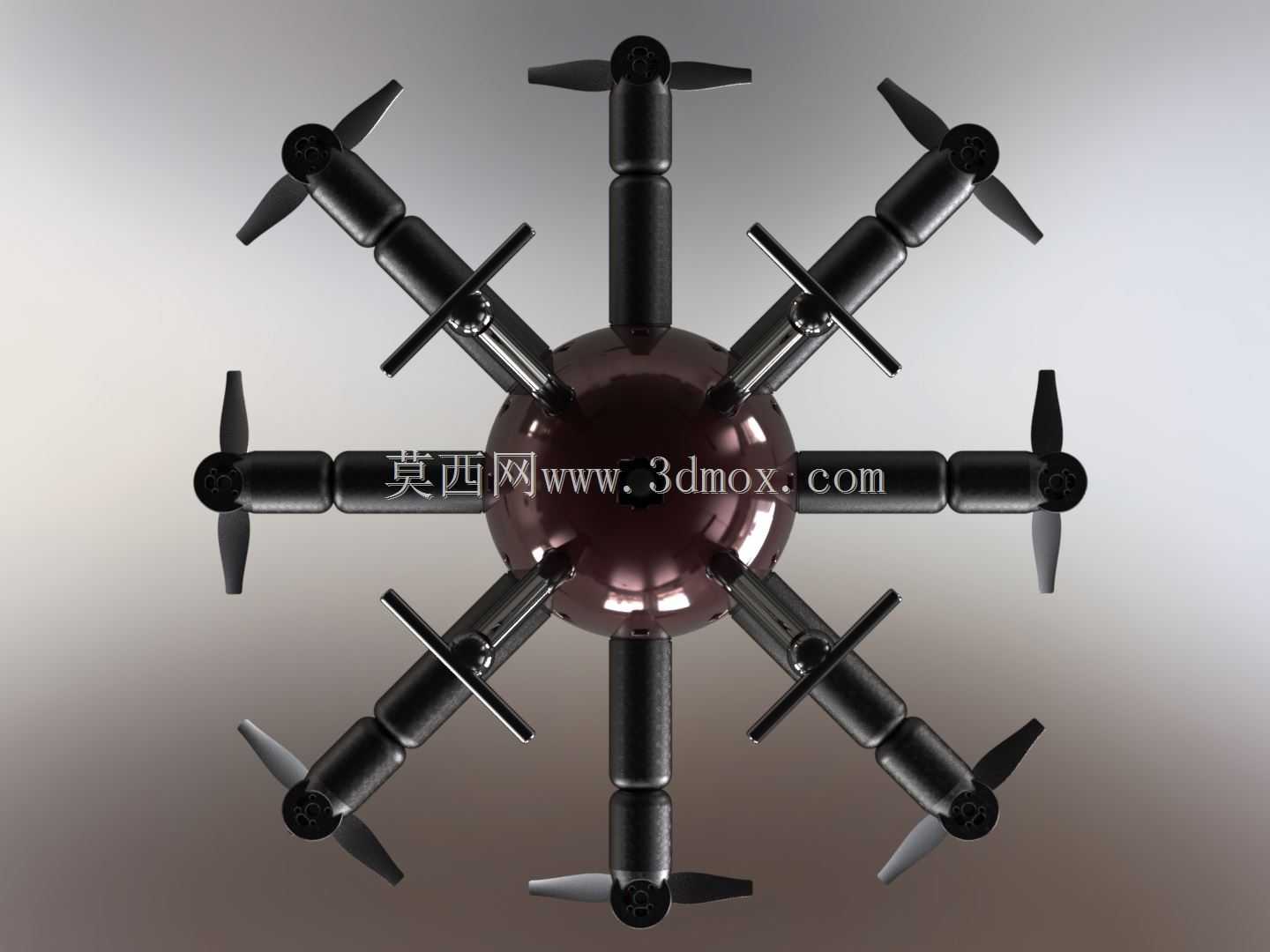

　　该八旋翼无人机采用中心球形主机舱与八根辐射机臂的对称布局，整体结构围绕多旋翼气动稳定性与机载设备容纳需求展开。球形主体在同等外廓尺寸下能够提供更充裕的内部封闭空间，便于布置飞控板、电源模块、传感单元与减振组件，同时曲面外壳有助于降低飞行过程中的气流扰动。八根机臂沿周向均匀分布，使旋翼拉力在水平面内形成稳定的多点支撑，相比四旋翼构型，在单动力冗余、姿态修正余量和抗侧风能力方面更具优势，适合对悬停精度与任务可靠性要求较高的低空作业场景。

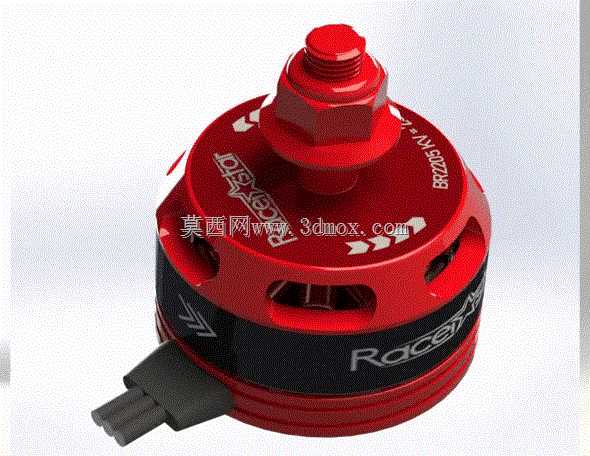

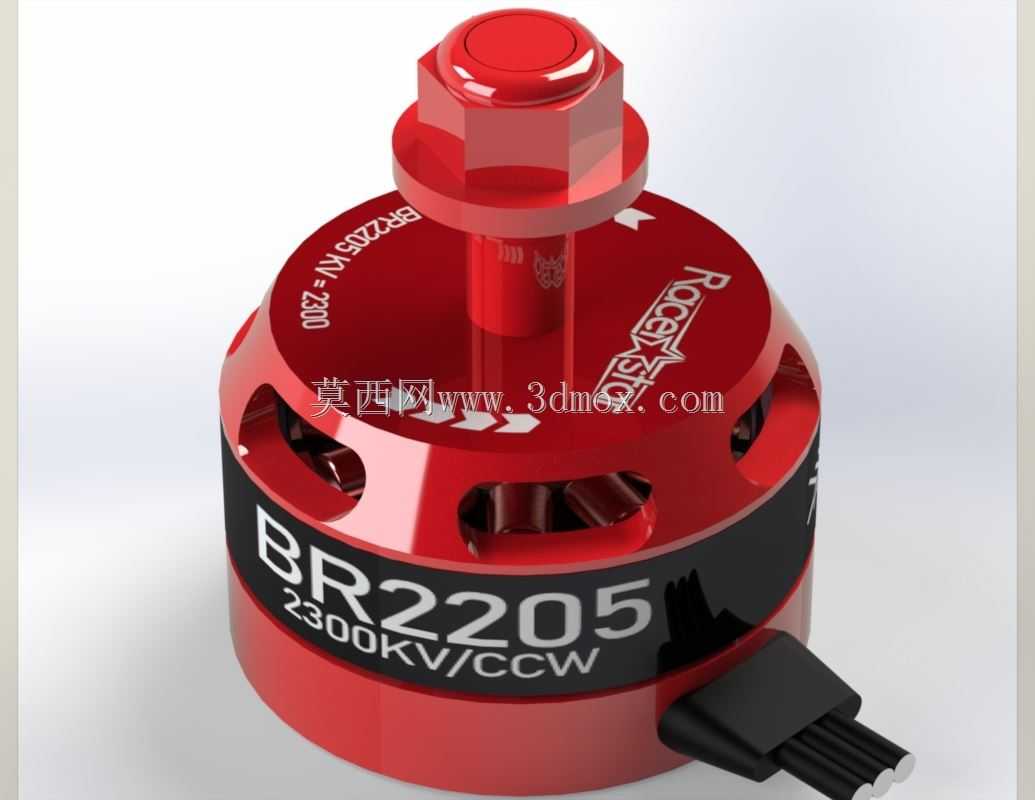

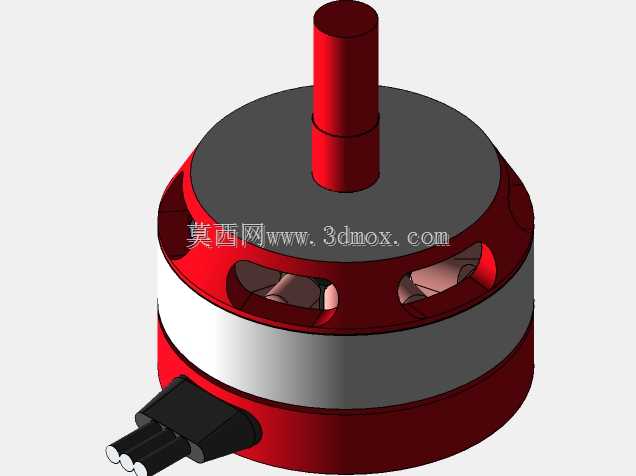

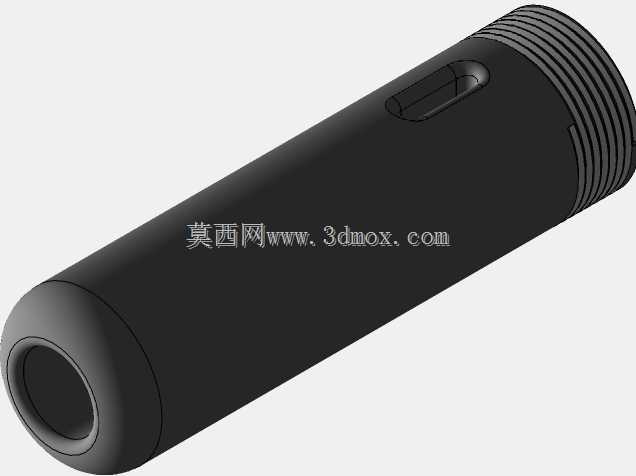

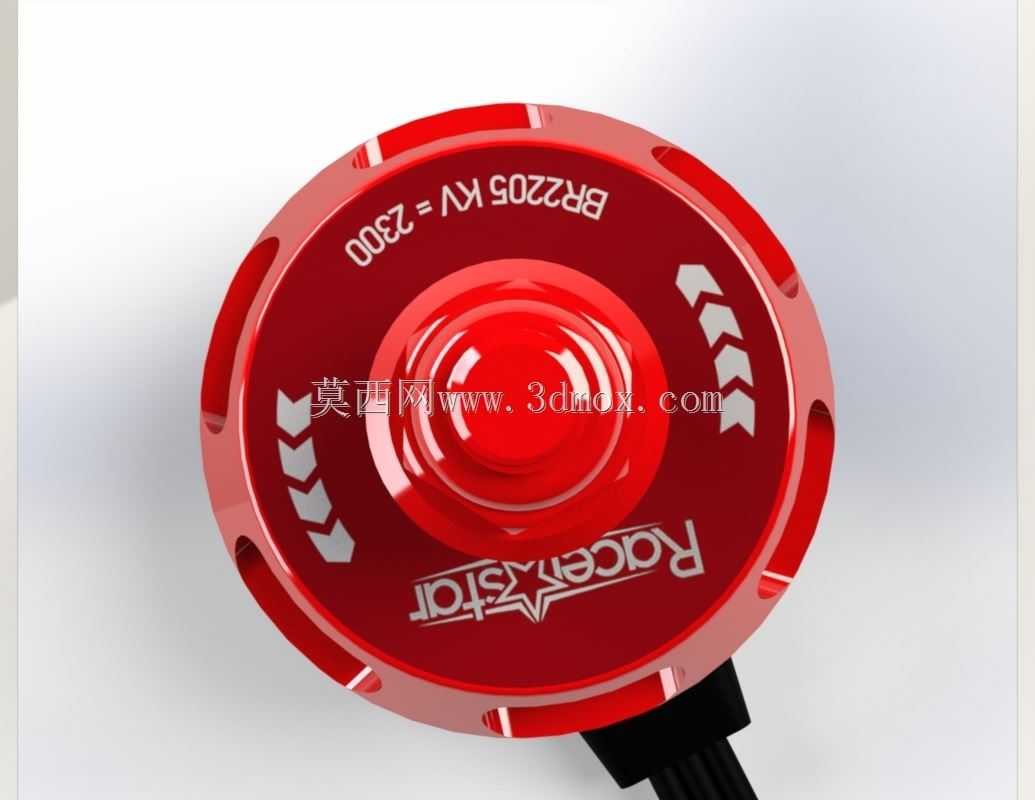

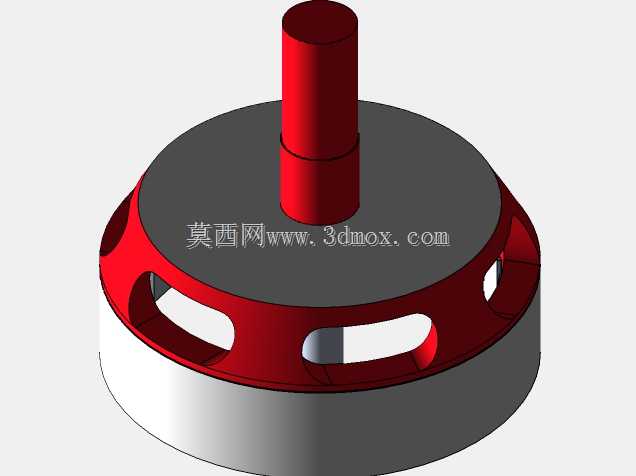

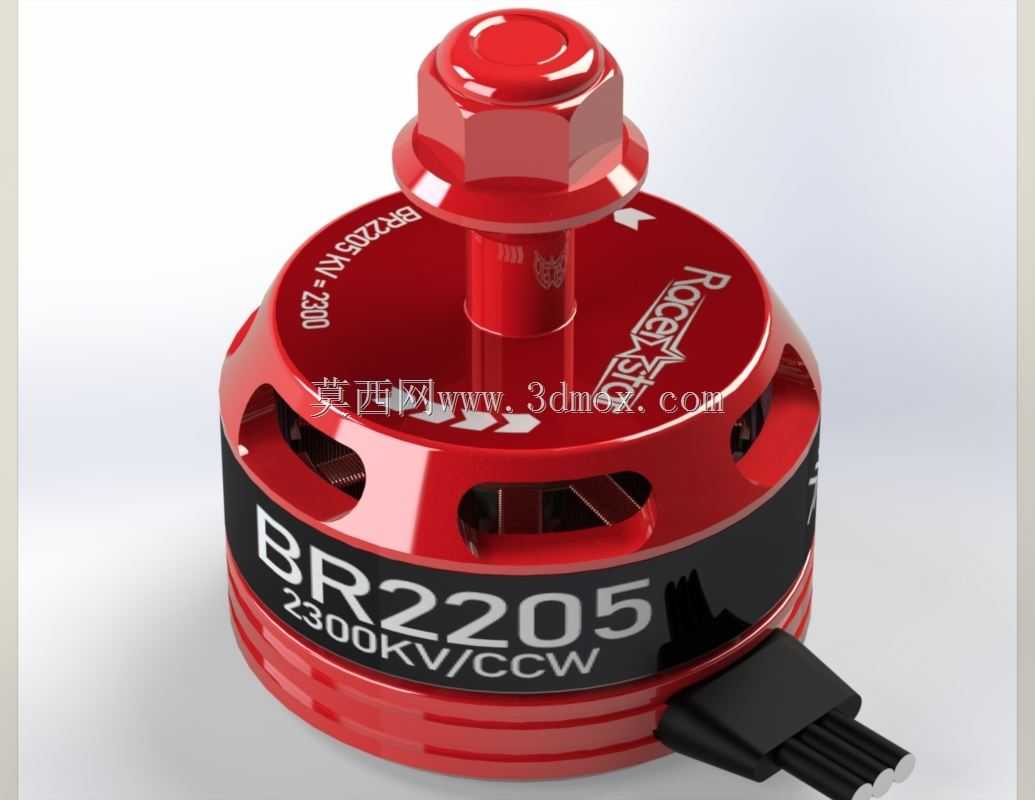

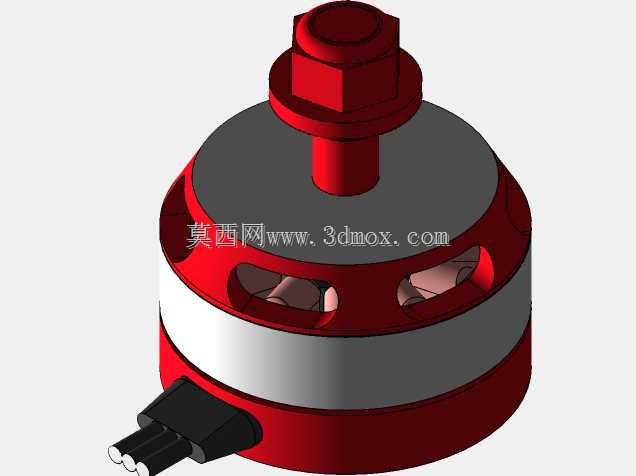

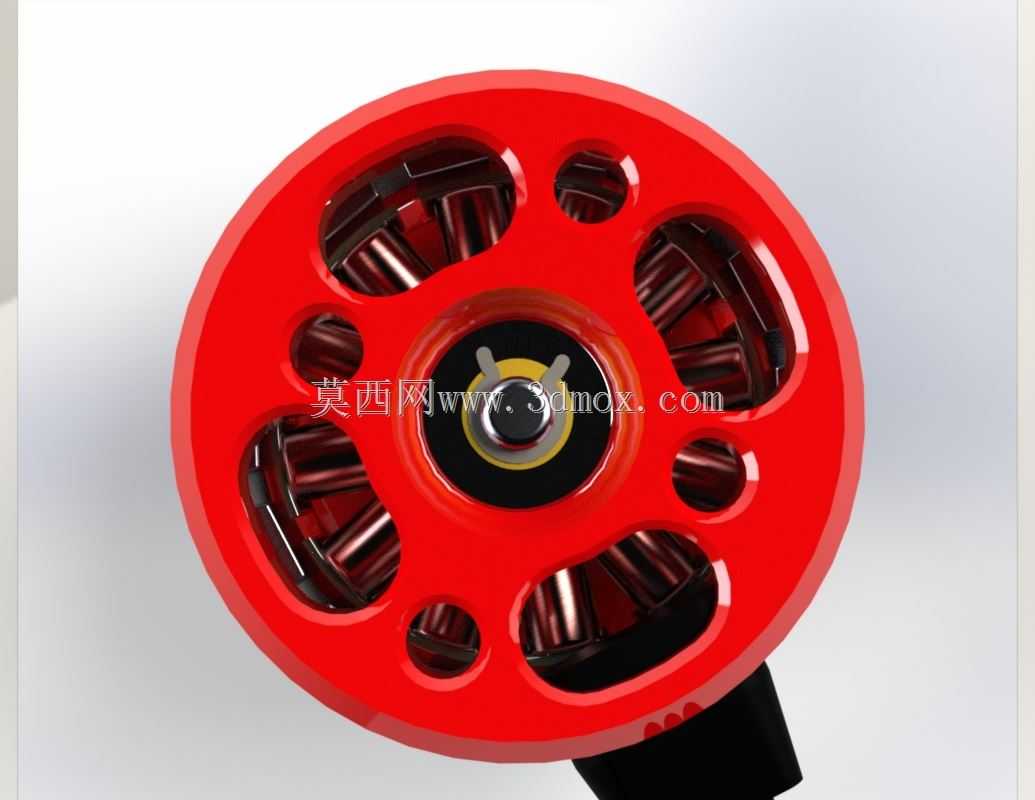

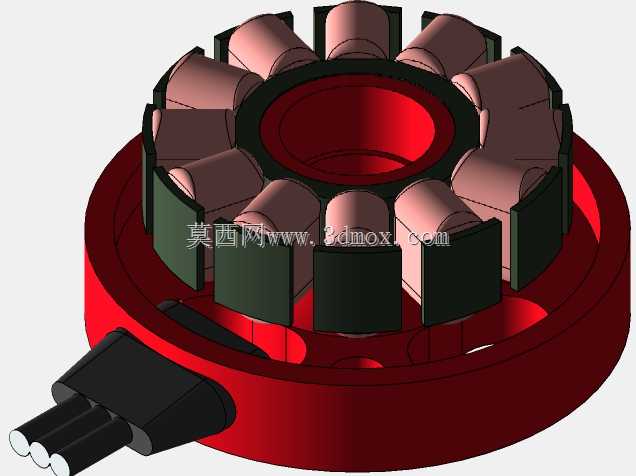

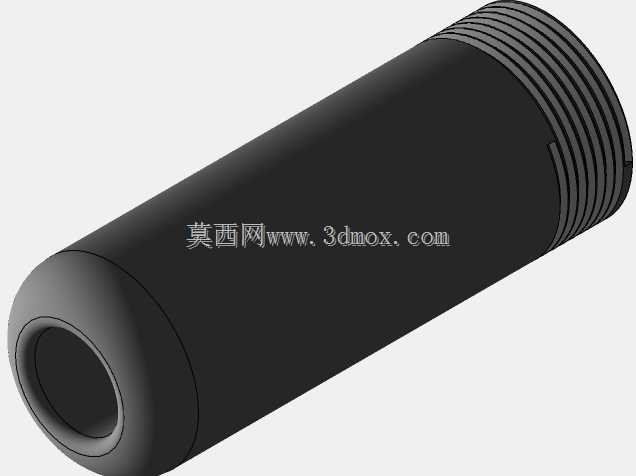

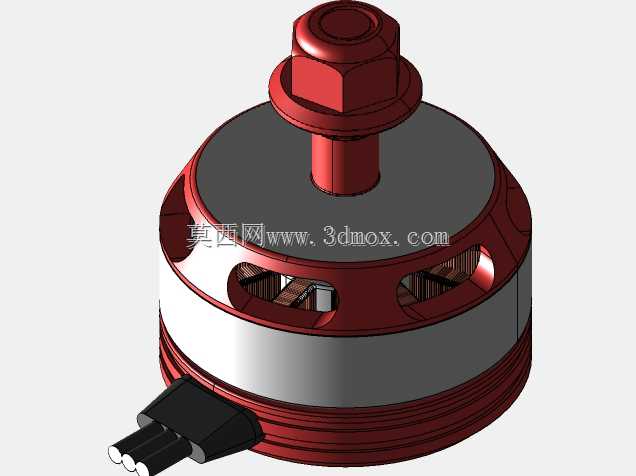

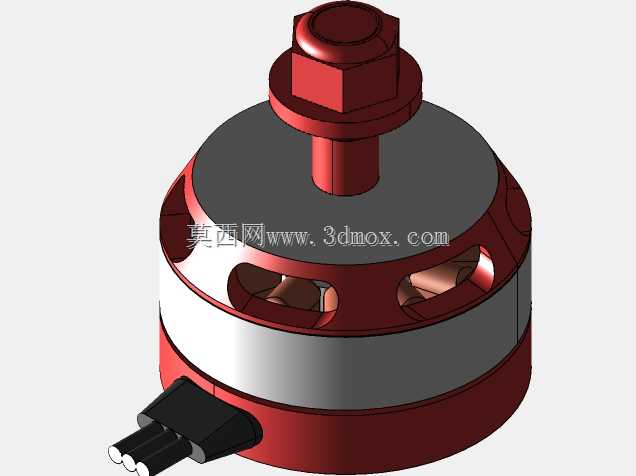

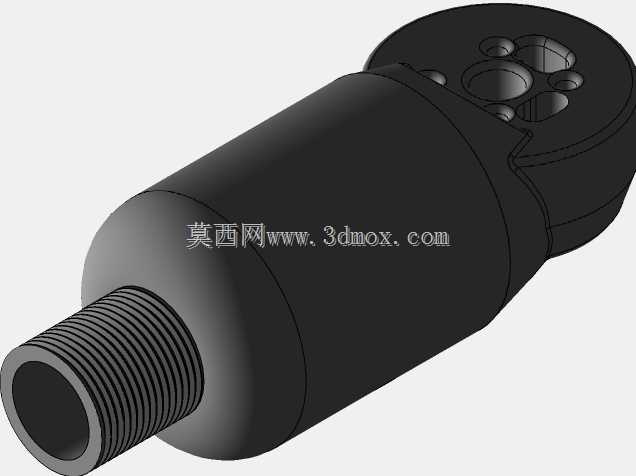

　　机臂采用近似圆柱的杆状结构，从中心舱向外延伸至电机安装位，端部设置电机座与螺旋桨安装接口。这种辐射式布置能够让相邻旋翼保持足够的桨尖间距，减少桨间气动干扰，也便于在维护时单独拆卸某一机臂或动力组件。起落支撑位于机身下方，采用简洁的横向支脚形式，在地面停放与起降阶段提供稳定支撑，同时控制结构重量，避免过度遮挡下方任务载荷视野。整机重心被约束在球形主体附近，机臂长度、电机位置与起落架高度之间形成明确的安装边界，可用于校核桨盘平面、机身包络与地面间隙。

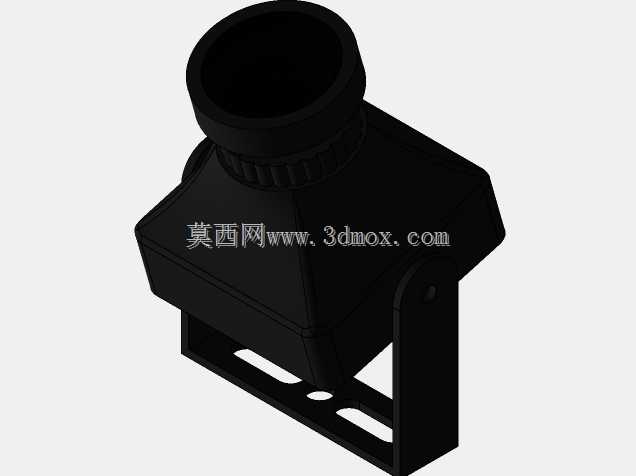

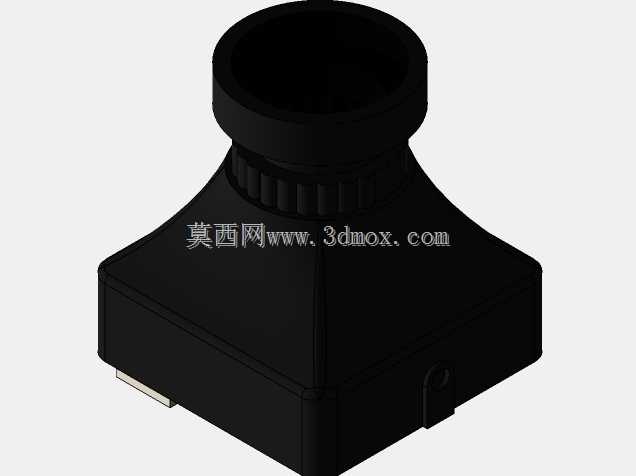

　　在实际用途上，这类构型可服务于低空航拍、场地巡查、三维测绘补拍、设施巡检与教学验证等场景。多旋翼平台不需要跑道，能够垂直起降并在复杂空间内定点悬停；八轴布局在携带小型摄像或检测设备时，姿态控制更平稳，画面抖动与机身倾斜响应更容易通过飞控参数抑制。设计时需要重点关注机臂刚度与整机重量的平衡：机臂过柔会导致旋翼振动传递至中心舱，影响传感器与成像质量；机臂过重则会降低续航效率。球形壳体与机臂连接处是主要承力区域，应保证连接定位可靠，并为线缆穿行预留通道。

　　从结构建模角度看，该作品完整呈现了中心舱、机臂、电机座、旋翼和起落架之间的装配关系，可用于多旋翼总体布置验证、零部件干涉检查以及外形方案评估。旋翼旋转范围、机身最大直径、下方支脚高度共同构成设备运输、收纳与现场部署的关键尺寸依据。
