L298N电机驱动模块H桥散热外壳结构

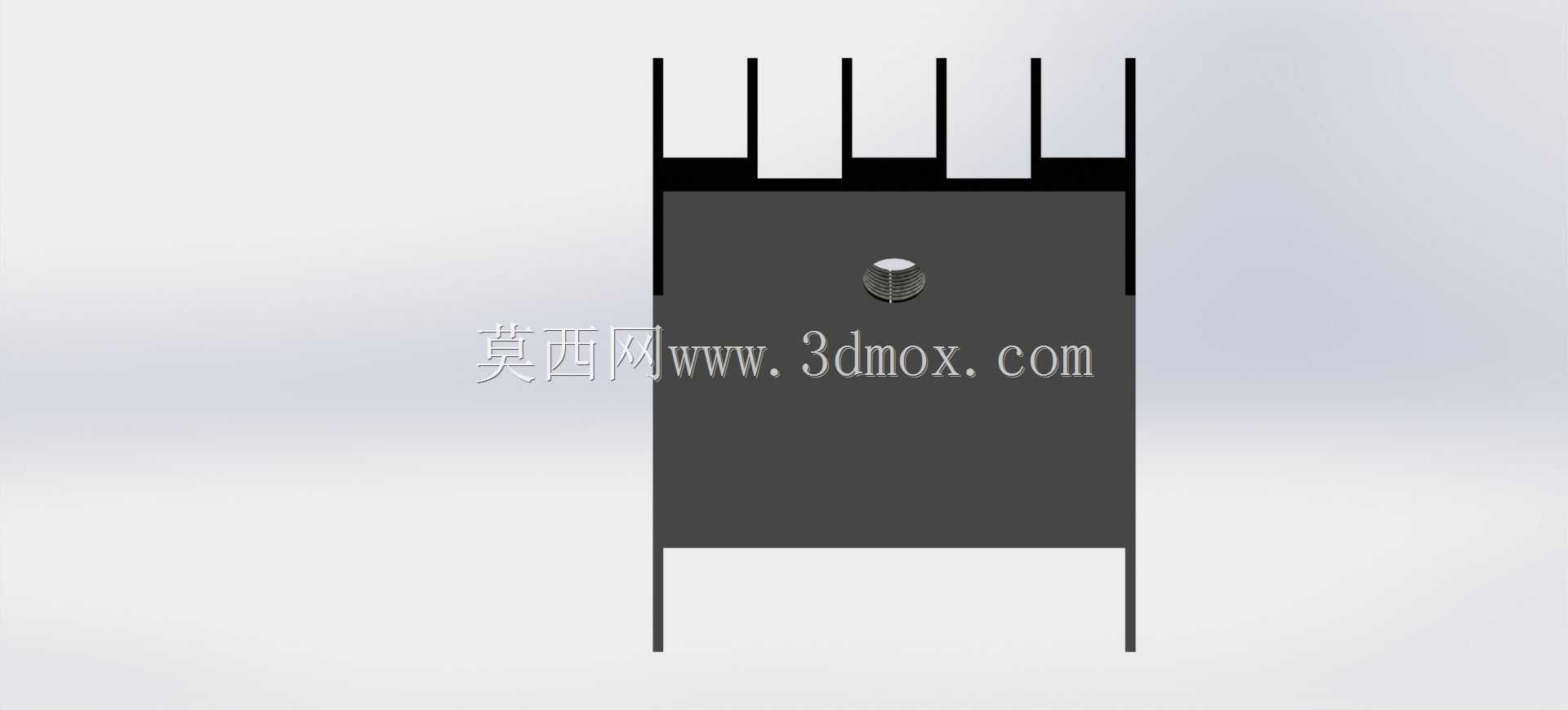

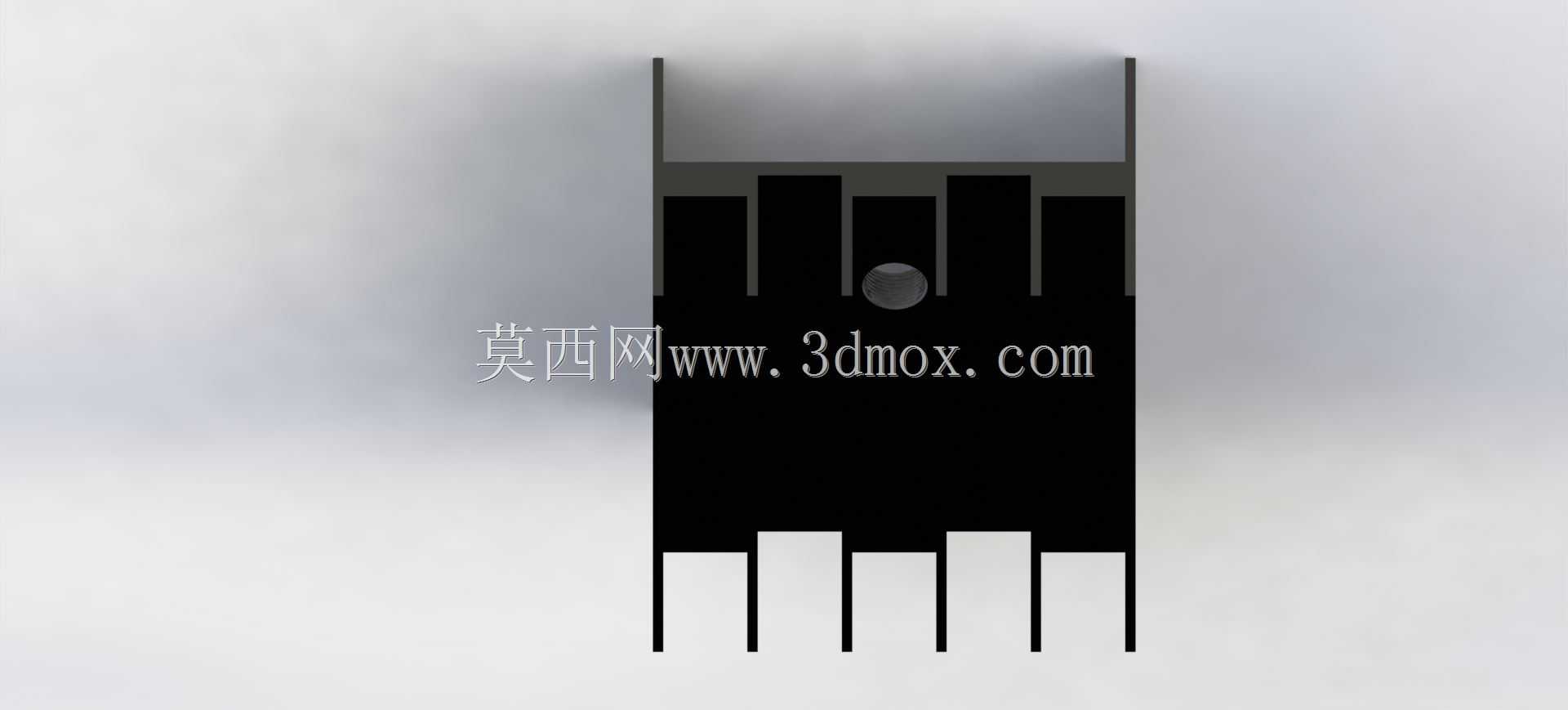

　　在小型运动控制装置里，L298N这类双H桥功率驱动芯片常要承受持续的电机换向电流，芯片本体若裸露运行，温升会快速拉高结温，轻则触发过流保护，重则造成桥臂失效。这个H桥壳的核心作用，就是给功率器件提供稳定的机械包覆与热传导路径，同时把多根直插引脚规整到统一安装边界内，避免焊接、装配、检修过程中引脚受外力弯折。从结构形态看，壳体主体包覆芯片塑封区，上方伸出的多根隔筋对应引脚排布，既给相邻功率引脚留出电气间隙，也能在插件过波峰焊时限制焊锡桥连。中部预留的紧固点位可配合紧固件把壳体压合在散热面或PCB支撑位上，保证壳体与芯片之间不出现松动位移；下部两侧的支脚则用于限定模块在电路板上的插装高度，防止壳体歪斜后触碰周边贴片元件。做结构建模时，

　　不能只按芯片标称外形简单拉伸实体。引脚间距要结合实际插件公差留余量，隔筋厚度过薄会在注塑或加工时出现填充不足，过厚又会挤占焊盘操作空间。包覆腔体内壁要与芯片塑封表面保留合理配合间隙，既方便装配时套入，又不会因间隙过大导致散热接触不良。散热面的平面度需要重点控制，若后续要贴装绝缘导热片，壳体压合后应让导热片均匀受力，避免局部悬空形成热阻高点。实际选型时，工程师常把它用在智能小车底盘、小型机械臂关节驱动、教学实验平台、低压直流调速板这些场景。这类设备内部空间紧凑，驱动模块往往紧挨单片机、传感器或接线端子，外壳除了散热，还能减少人手触碰、金属碎屑掉落造成的短路风险。安装边界上，要确认壳体顶部隔筋不与外壳上盖、接线座或风扇支架干涉，

　　下部支脚不压到PCB走线与过孔；若模块竖直安装，还应评估引脚受力方向，让壳体支撑位承担主要机械载荷，而不是把所有外力都传给焊点。模型在实体表达上还原了包覆体、隔筋、支脚与中部固定位的关系，适合用于驱动模块装配校核、PCB堆叠检查以及散热方案验证。
