扫雷竞赛用作业机器人结构设计

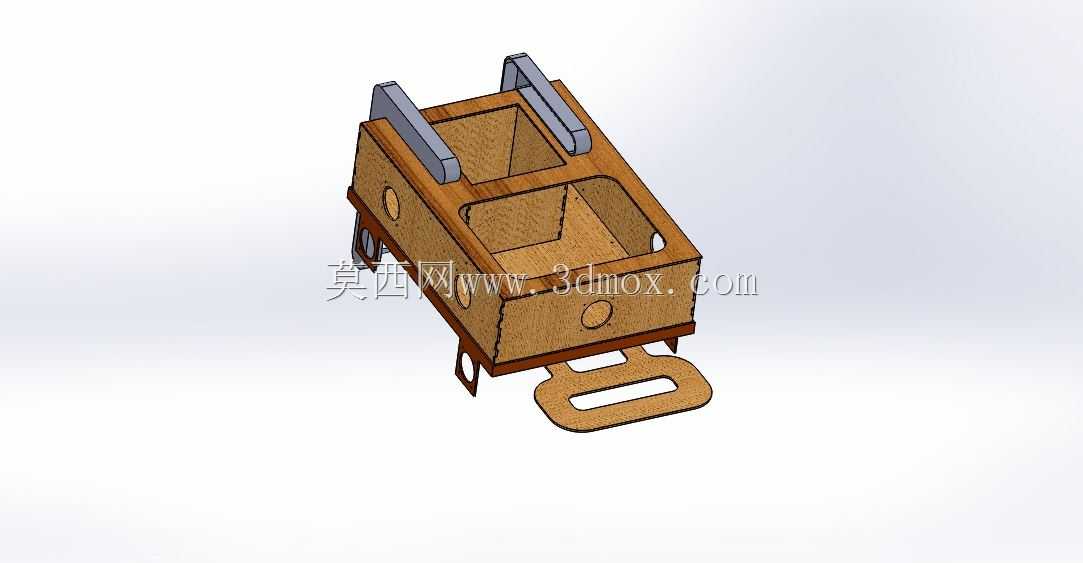

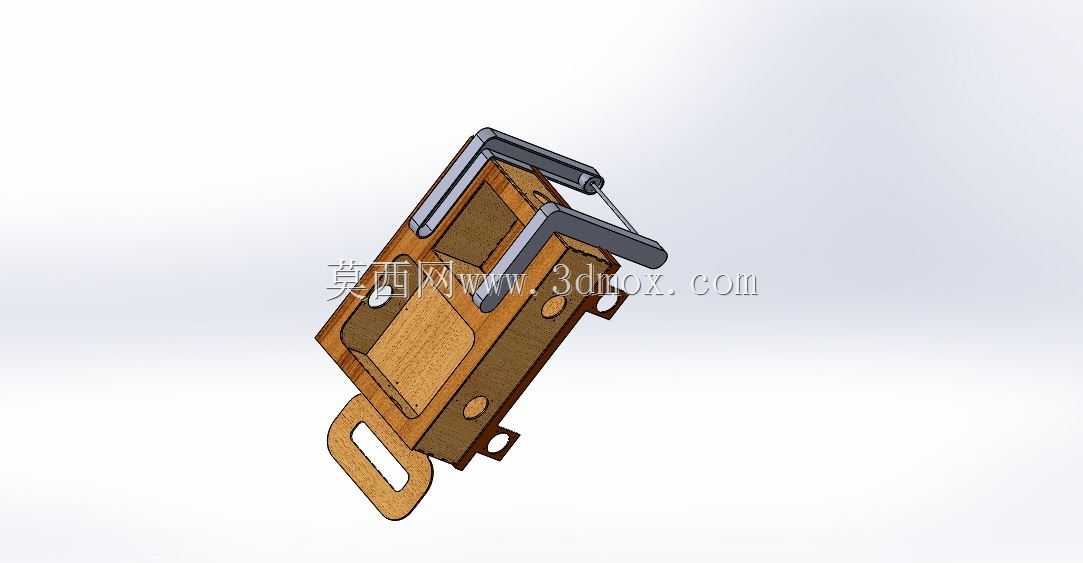

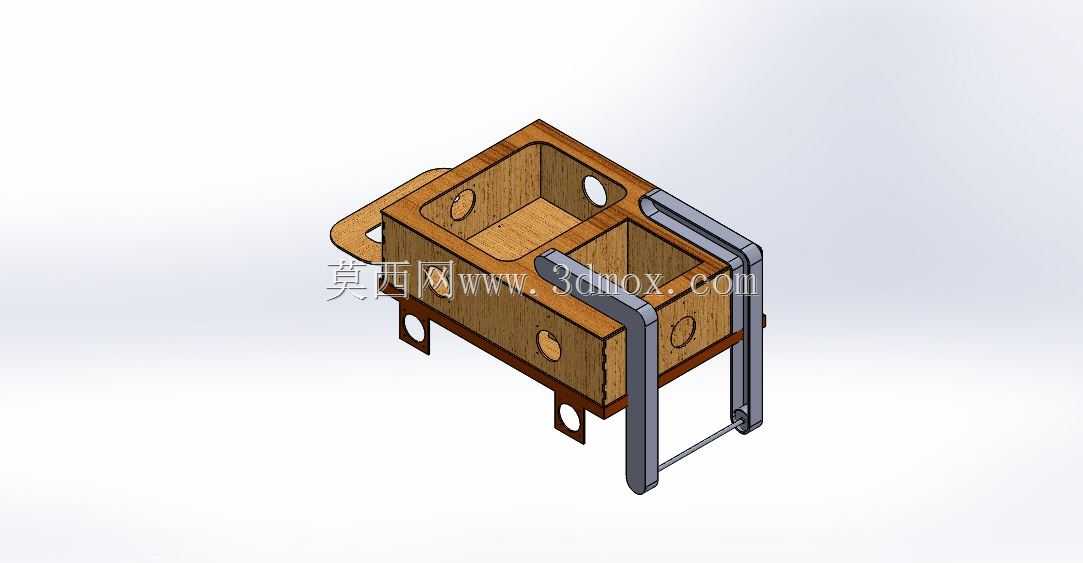

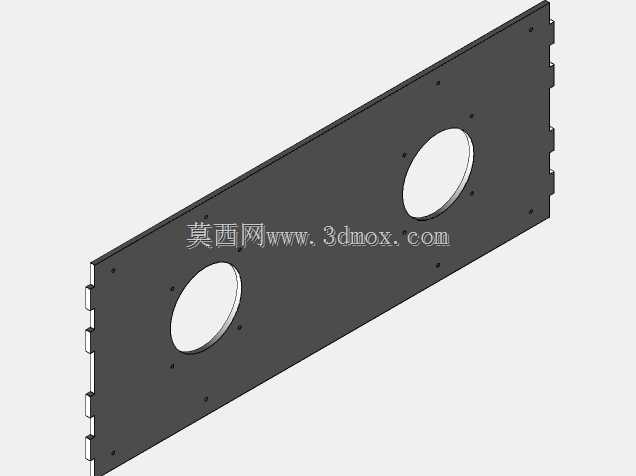

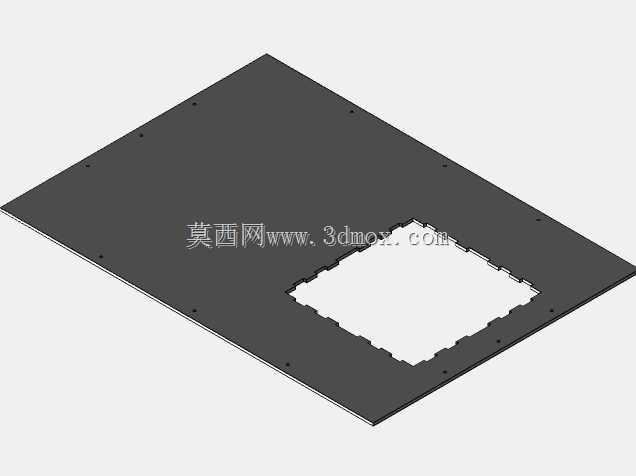

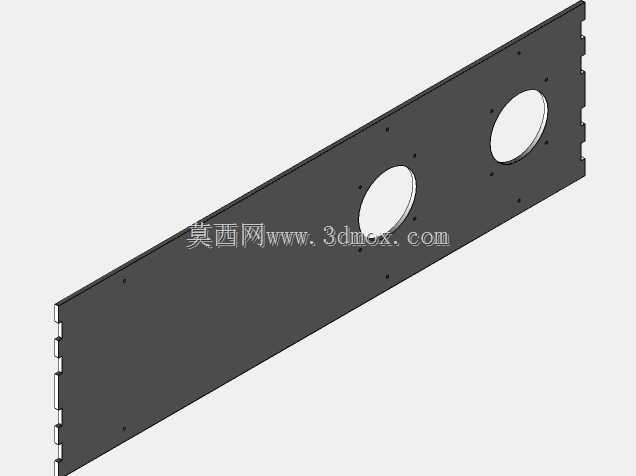

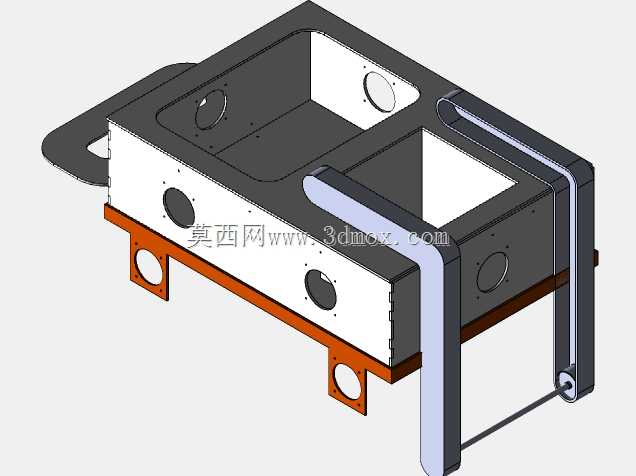

　　这款扫雷作业机器人的结构设计，核心围绕竞赛场景下的探测作业需求展开，区别于军用扫雷装备的厚重防护设计，竞赛场景下的设备更侧重行走灵活性、探测模块搭载稳定性以及路径调整的响应速度。从结构布局来看，主体采用分体式舱室承载框架，上层预留两个独立的方形安装腔，分别用于放置探测传感模块与控制电路单元，腔室边缘做了加厚翻边处理，既可以提升框架整体的抗扭刚度，也能为模块安装提供足够的螺丝固定位，避免设备行进过程中因路面颠簸出现模块松动移位的问题。框架侧面预留的多组圆形安装孔，是为传感探头、状态指示灯以及走线接口预留的装配位，孔位公差按照IT7级精度设计，能保证标准规格的探头直接压装固定，不需要额外做适配转接件。

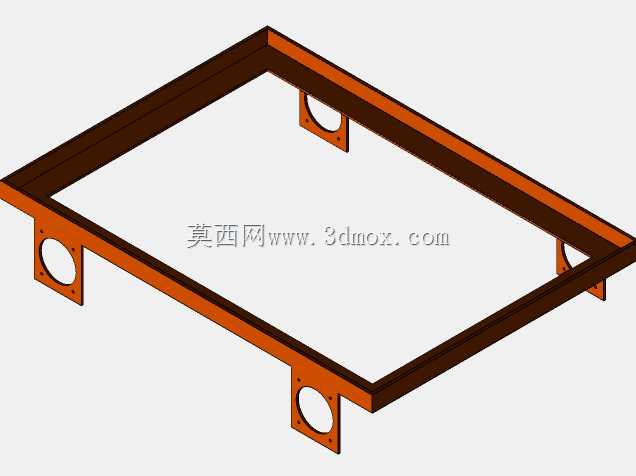

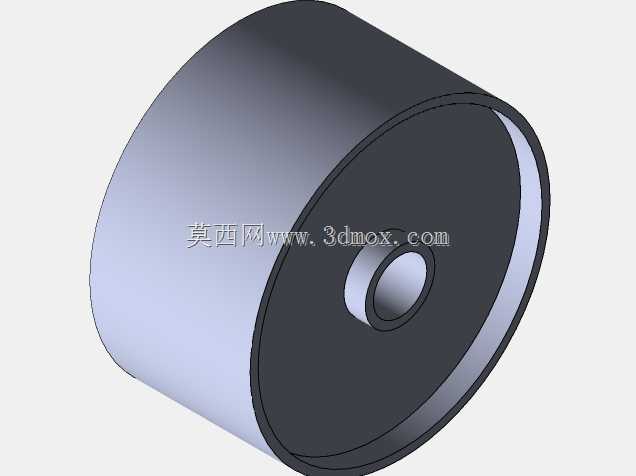

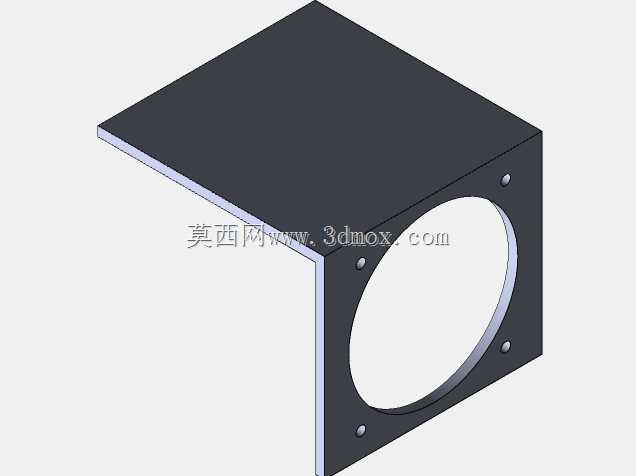

　　设备底部的橙色安装支架是行走轮系与探测模块的集成安装位，支架上开设的两组带孔耳片，用于固定从动轮轴与支撑张紧结构，支架与主体框架之间采用螺栓连接，后期维护时可以单独拆卸轮系部分，不需要拆解上层的电路与探测模块，能大幅缩短竞赛间隙的设备调整时间。侧面的悬臂式张紧结构是为同步带传动设计的，张紧轮安装在悬臂末端，通过调整悬臂的固定角度就能改变同步带的张紧力，不需要额外增加张紧轮调节座，在控制整体重量的同时，也能保证传动过程中不会出现跳齿问题。从安装边界来看，设备整体宽度控制在常规竞赛场地通道宽度的三分之二以内，长度方向预留了前端探测模块的伸出空间，顶部没有突出的结构件，能顺利通过场地内设置的低矮障碍区域。

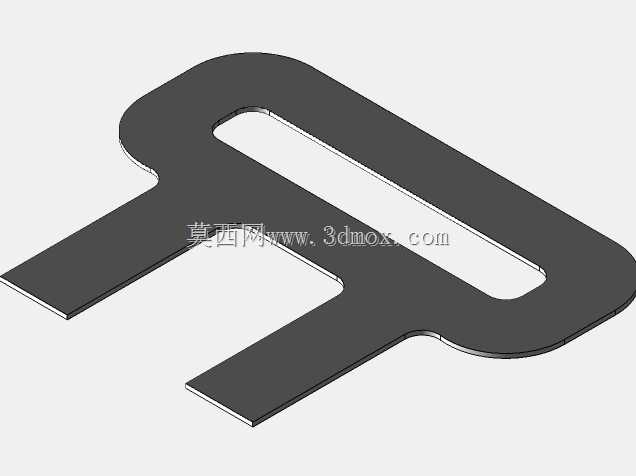

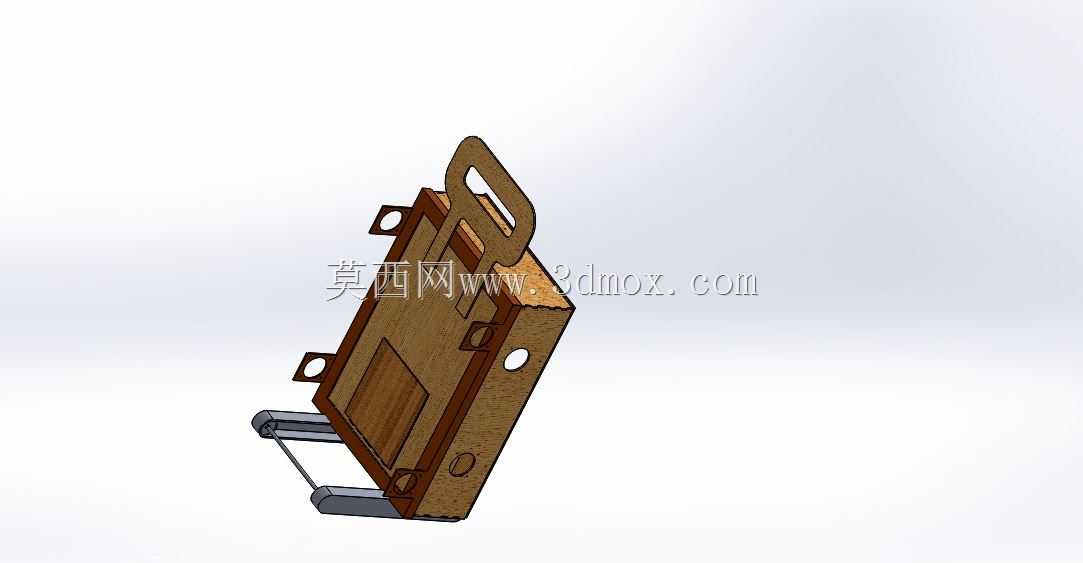

　　设计过程中优先考虑了模块化拆分逻辑，所有功能模块都采用独立安装位，不管是更换不同类型的探测传感器，还是调整轮系的传动比，都不需要对主体框架做二次加工，能适配不同规则下的扫雷竞赛作业需求。框架左侧延伸出的带孔提手结构，是为了方便设备搬运与快速部署设计的，提手的开孔大小能容纳成年人四指穿过，搬运时可以直接持握提手转移设备，不需要额外配备搬运工装。
