六工位圆形承压连接基座结构设计

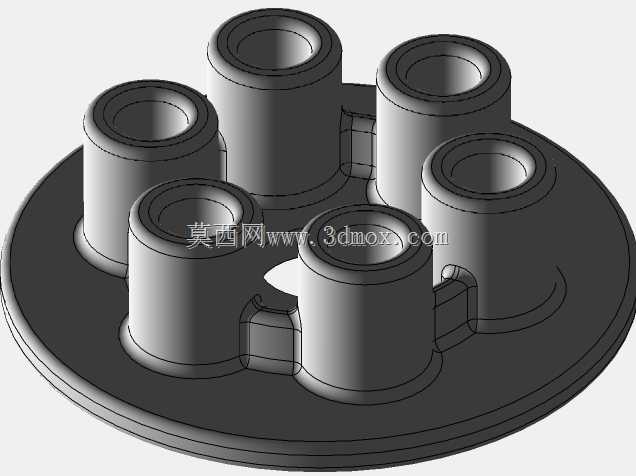

　　这类多接口圆形承压构件，常应用在流体压力测试台、小型多通路液压分配单元以及传感器集成安装工位上，核心作用是在圆形安装基准面上，同时完成六路介质通路的对接与压力承载，避免单通路逐一安装带来的管路杂乱、安装空间浪费问题。从结构设计逻辑来看，整体采用圆盘式底座作为安装基准，底座边缘预留了完整的环形安装面，可直接通过周向均布的紧固件固定在设备安装面板或者阀组台面上，安装时不需要额外加工转接板，底座底面做了0.2mm的平面度公差控制，能保证安装后与贴合面的密封性能，避免压力介质从安装缝隙渗漏。六个凸起的柱状接口沿底座圆周方向均布，每个接口的内孔做了阶梯式设计，靠近底座的一端孔径略大，用于嵌入密封垫圈，外伸段的内孔为标准通径，

　　可直接对接快插接头或者硬管管路，接口外壁做了加厚处理，能承受1.6MPa以内的持续工作压力，不会因为长期压力冲击出现接口开裂的问题。相邻接口之间设计了小型的连接加强筋，筋位从接口侧壁一直延伸到底座上表面，既可以提升每个接口的抗侧向力能力，避免管路插拔时掰断接口，也能减少注塑或者机加工过程中的结构变形，保证六个接口的位置度公差控制在0.1mm以内，对接管路时不会出现错位别劲的情况。设计过程中特意将六个接口的高度保持一致，统一了管路对接的操作高度，后期维护时拆装接头不需要调整工具角度，能提升装配和检修的效率。底座中心预留了一个小型的避让通孔，既可以作为整个构件的安装定位孔，穿入定位销完成快速对位，也能作为中心通路的预留接口，

　　适配需要中心进出介质的特殊工况。整体结构没有多余的冗余设计，所有壁厚都经过受力仿真校核，在满足承压强度要求的前提下尽可能控制整体重量，安装后不会给设备面板带来额外的负重负担，接口的排布间距经过反复调整，保证相邻接头安装后不会出现操作空间干涉，常用规格的扳手都能顺利完成接头的紧固操作。这类结构在小流量多通路的压力测试设备、实验台架的传感器安装组上适配性很强，既可以作为独立的通路分配块使用，也可以作为集成安装座同时固定六路压力检测元件，减少分散安装带来的管路压力损失。
