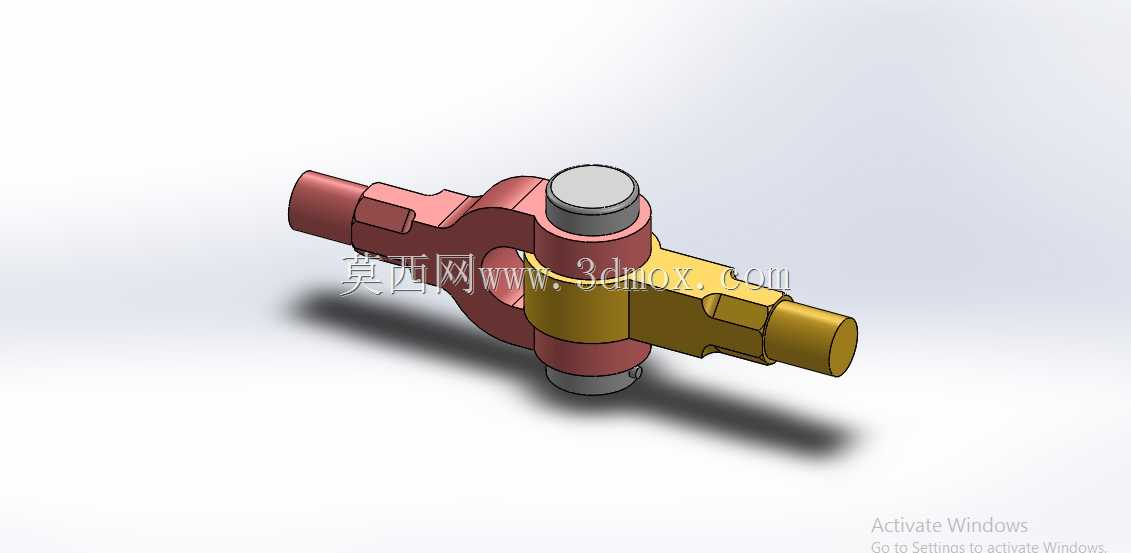

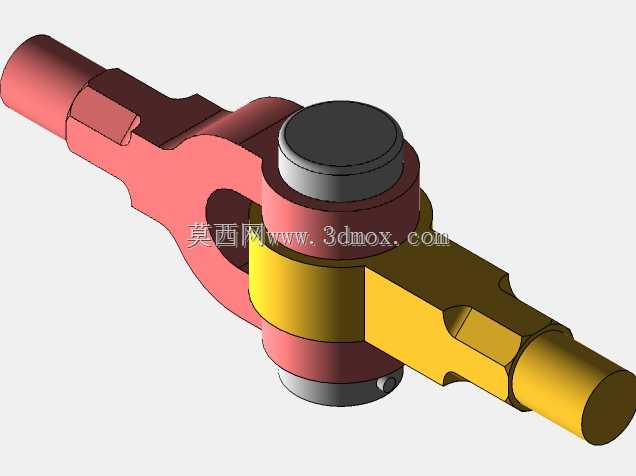

可承受拉伸载荷的转向节接头结构

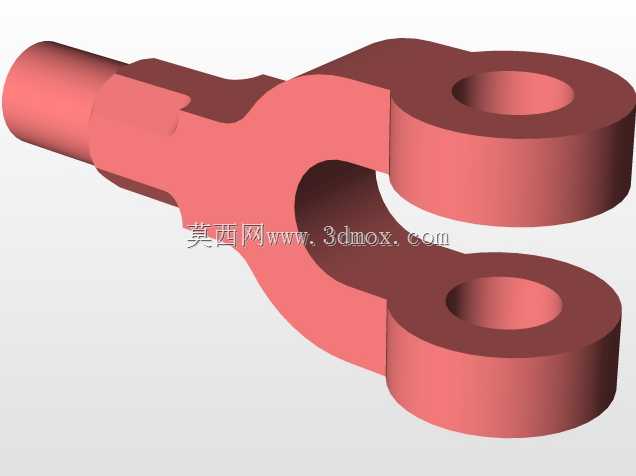

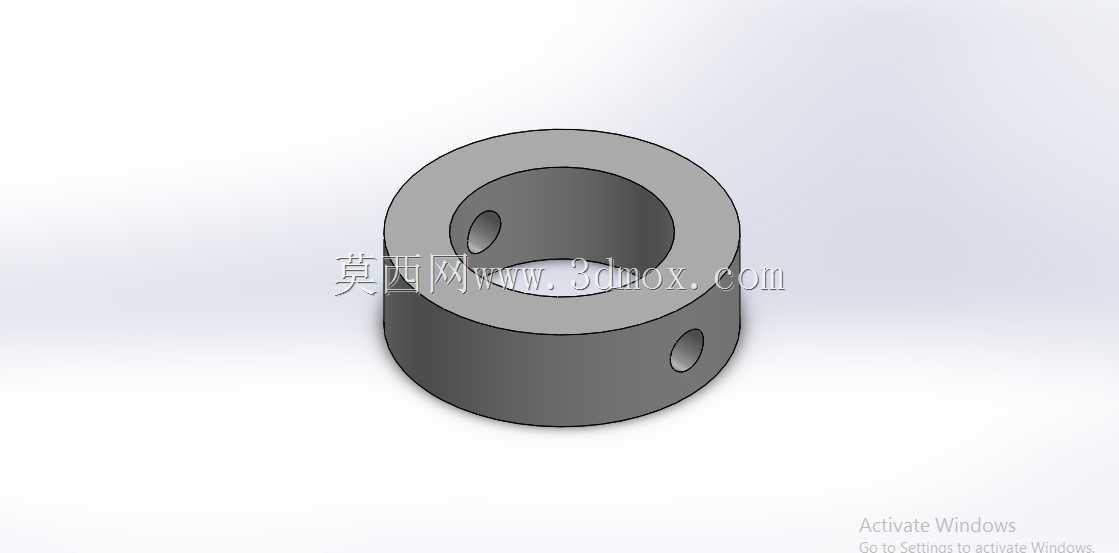

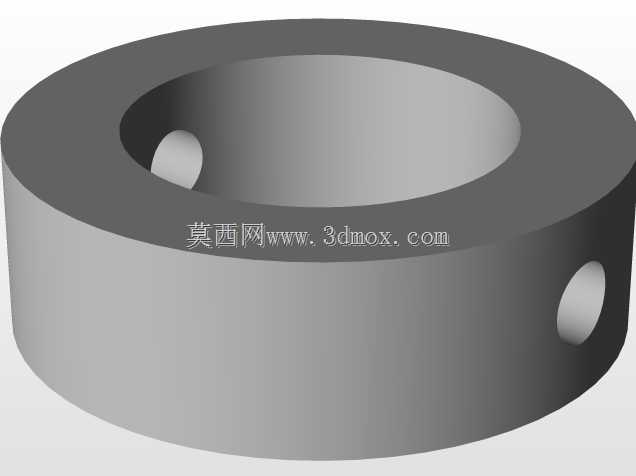

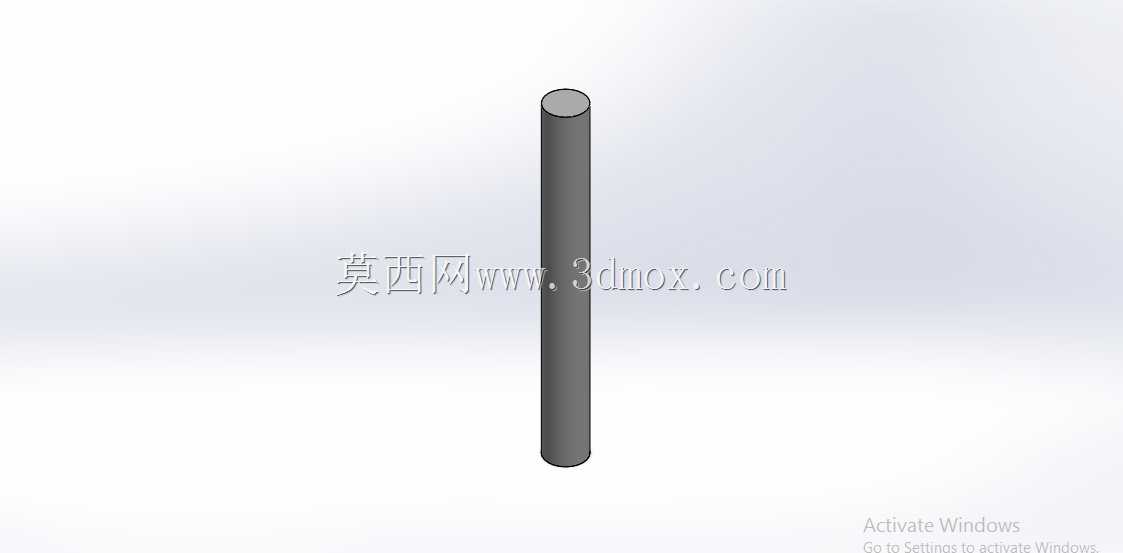

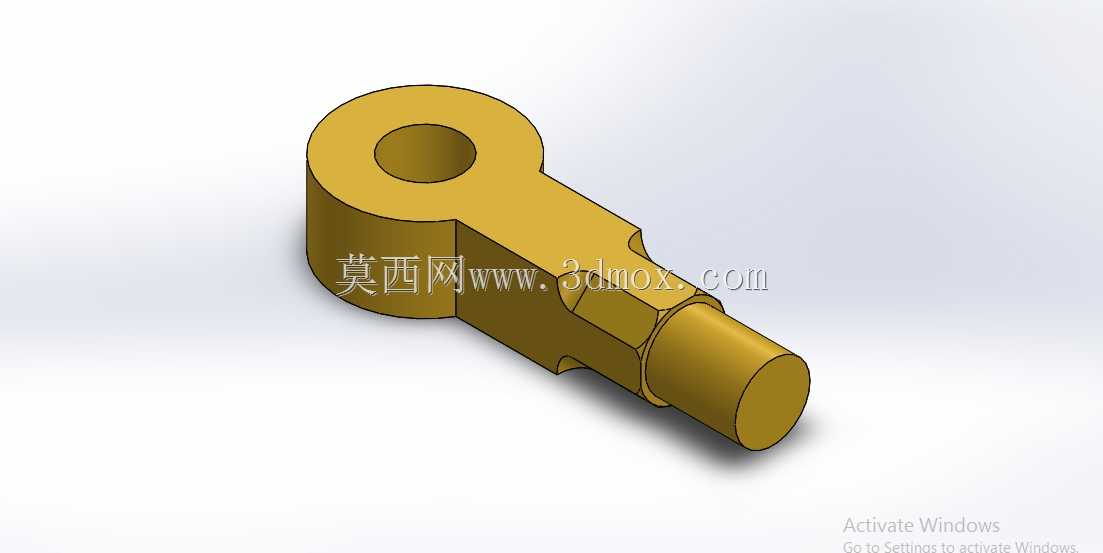

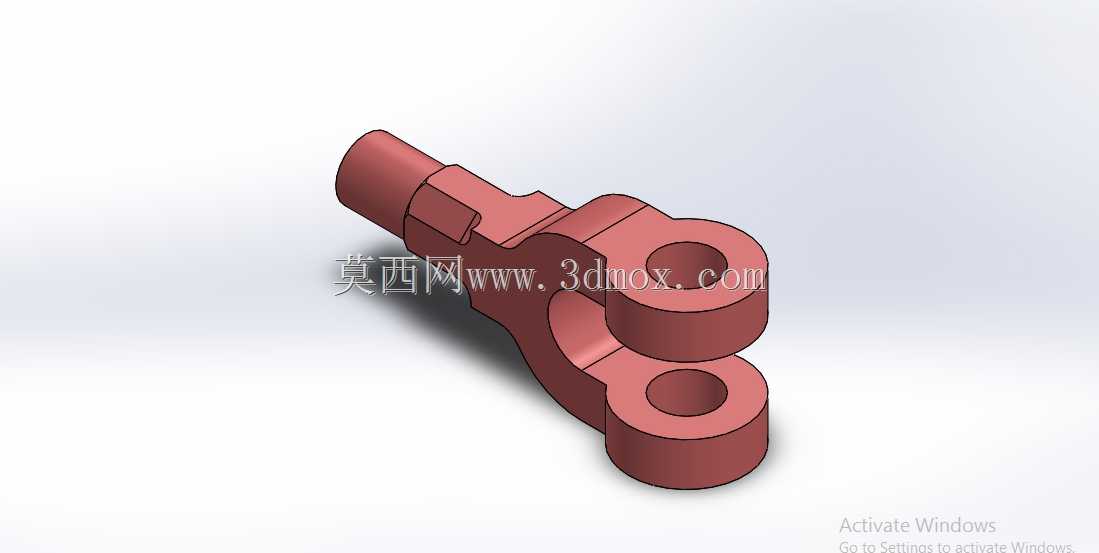

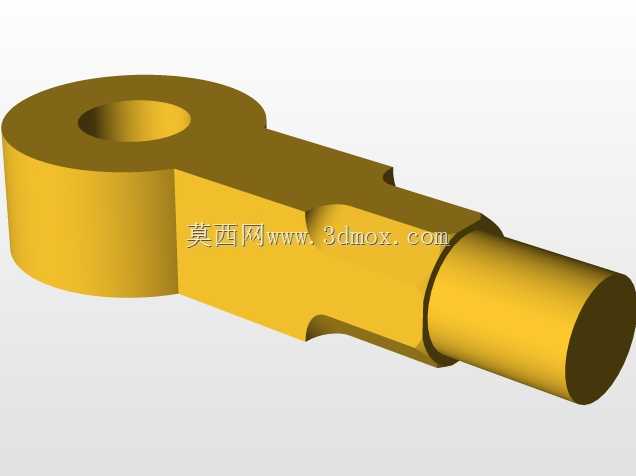

　　这类转向节接头在工程机械、农用机械、重载运输设备的连杆传动系统中应用十分广泛，核心作用是连接两根承受轴向拉伸载荷的杆类构件，同时允许两杆之间存在小角度的相对偏转，抵消装配误差、运行过程中构件形变带来的附加应力，避免刚性连接在交变载荷下出现应力集中断裂的问题。从结构设计来看，该接头采用分体铰接式布局，两端的杆状连接端分别对接待连接的杆件，中间的铰接副由销轴、衬套、限位端盖组成，铰接部位的接触区域做了加宽处理，增大承压面面积，降低单位面积的接触压强，延长铰接副的磨损周期，适配长期往复摆动的工况需求。设计过程中首先要明确两端连接杆的轴径匹配尺寸，保证连接端的内孔或外轴尺寸与配套杆件的安装公差符合过渡配合要求，避免装配后出现旷量；

　　其次要核算铰接部位的摆动角度范围，根据实际使用场景中两杆的最大偏角确定中间铰接座的开口尺寸，防止摆动过程中杆体与铰接座发生结构干涉。安装边界方面，接头整体沿两杆轴线方向的总长度需匹配传动系统的安装空间，铰接部位的最大外径要预留足够的径向操作空间，方便后期维护时拆卸销轴、更换磨损衬套，两端连接部位的锁紧结构要保证在拉伸载荷反复作用下不会出现松脱，通常会配套防松垫片或径向顶丝做二次锁止。在受力特性上，该结构的主要失效形式集中在铰接部位的磨损和杆体连接根部的疲劳断裂，因此设计时在杆体与铰接座的衔接位置做了圆弧过渡处理，避免直角结构带来的应力集中，铰接副的摩擦面预留了润滑脂加注通道，可定期补充润滑介质降低摩擦系数。实际选型时，

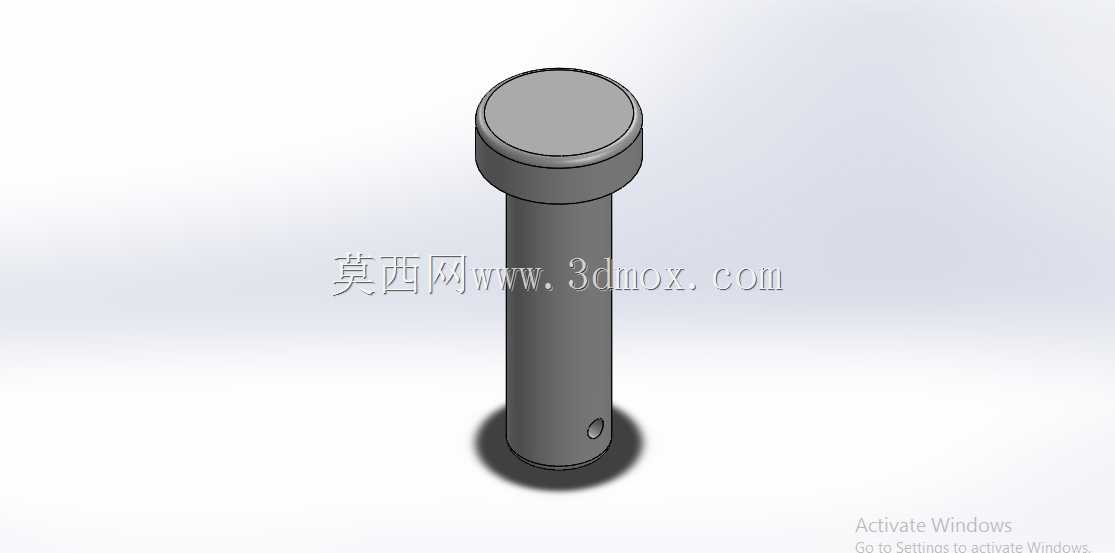

　　需要根据系统的最大拉伸载荷确定接头各部位的壁厚尺寸，根据工作环境的腐蚀程度选择对应的表面处理方式，户外重载工况通常会做发黑或镀锌处理，提升构件的防锈能力，铰接部位的销轴选用调质处理的合金钢材，保证足够的抗剪切强度，衬套可选用铜基合金或自润滑复合材料，减少日常维护频次。
