机械式螺旋起重支撑装置结构设计

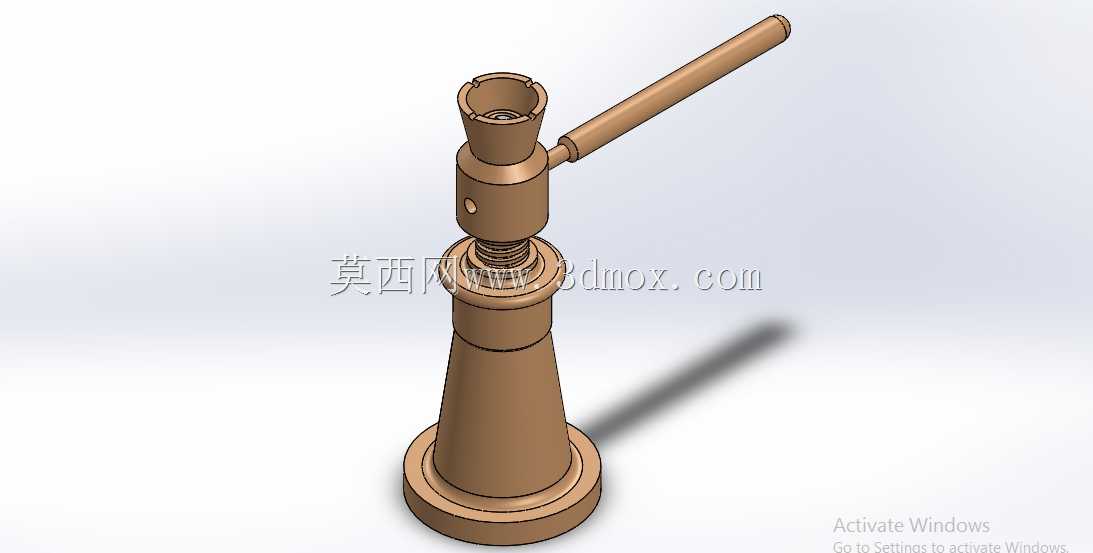

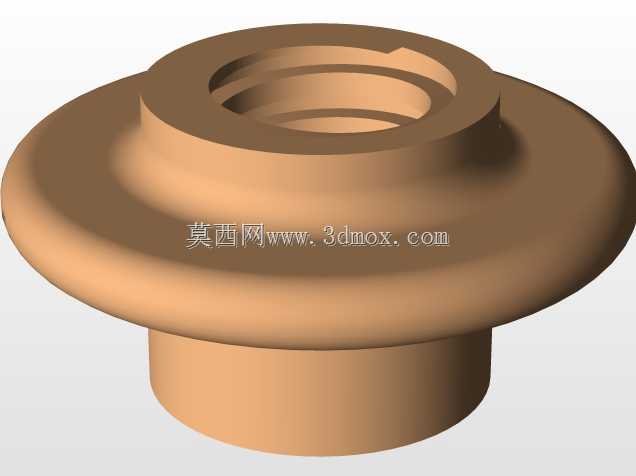

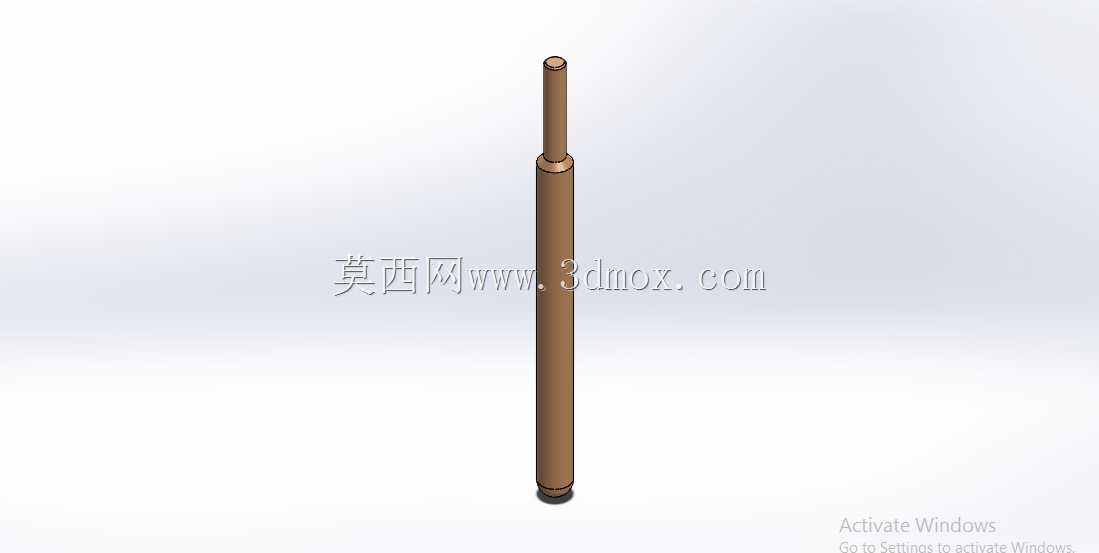

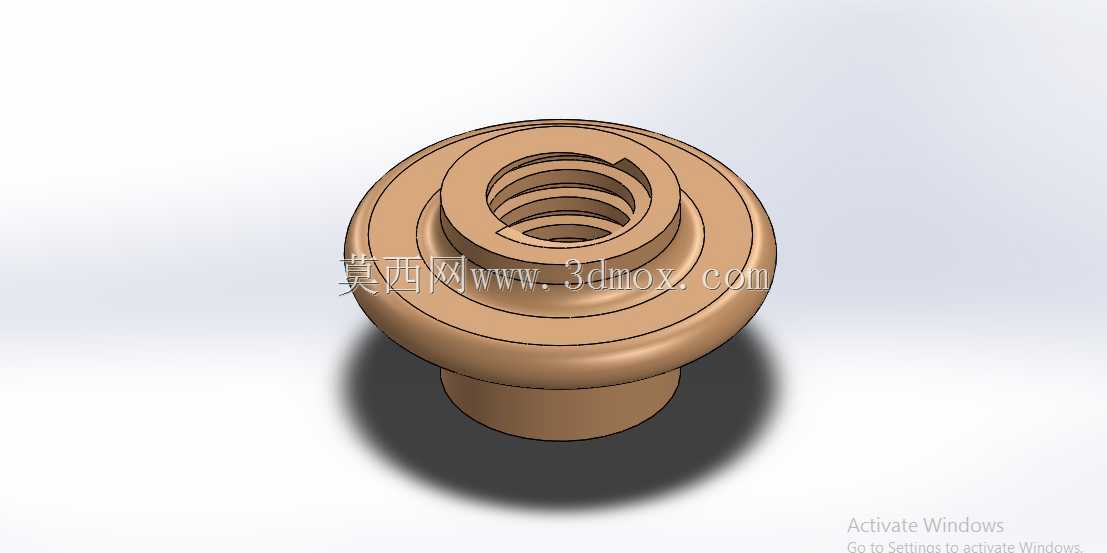

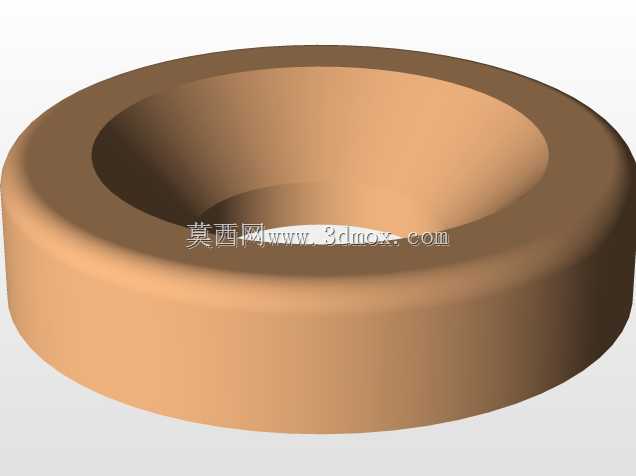

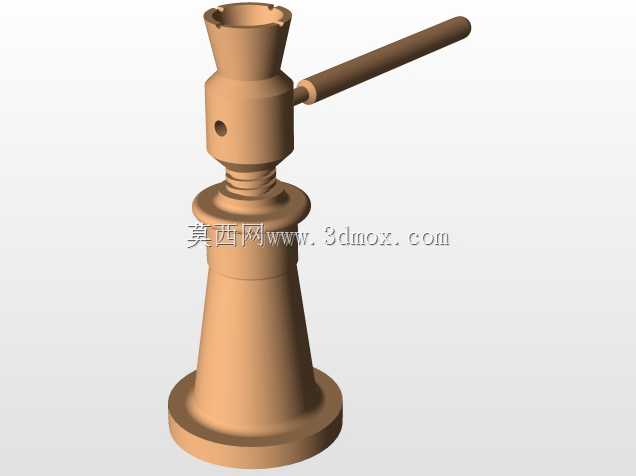

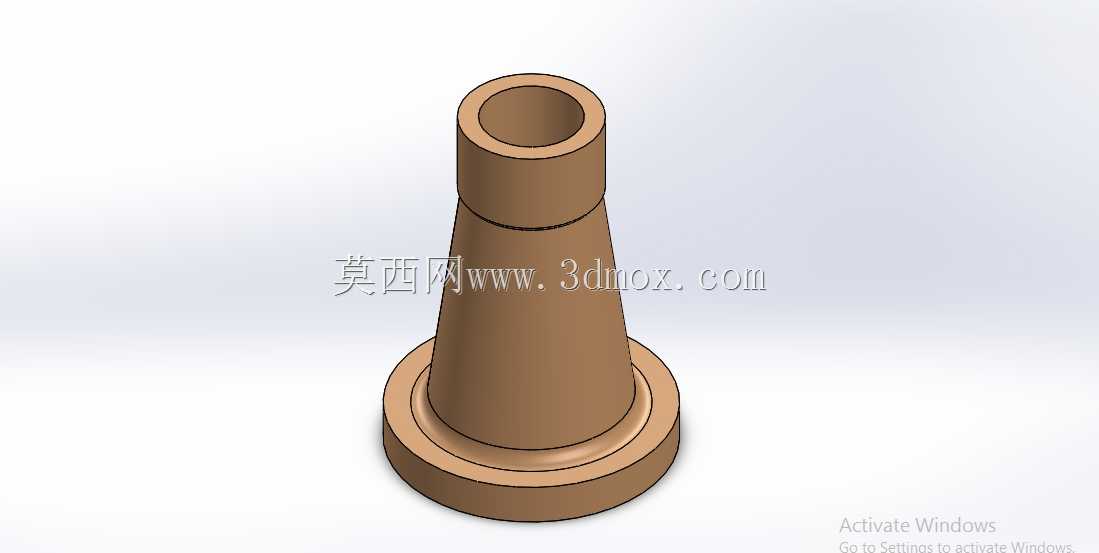

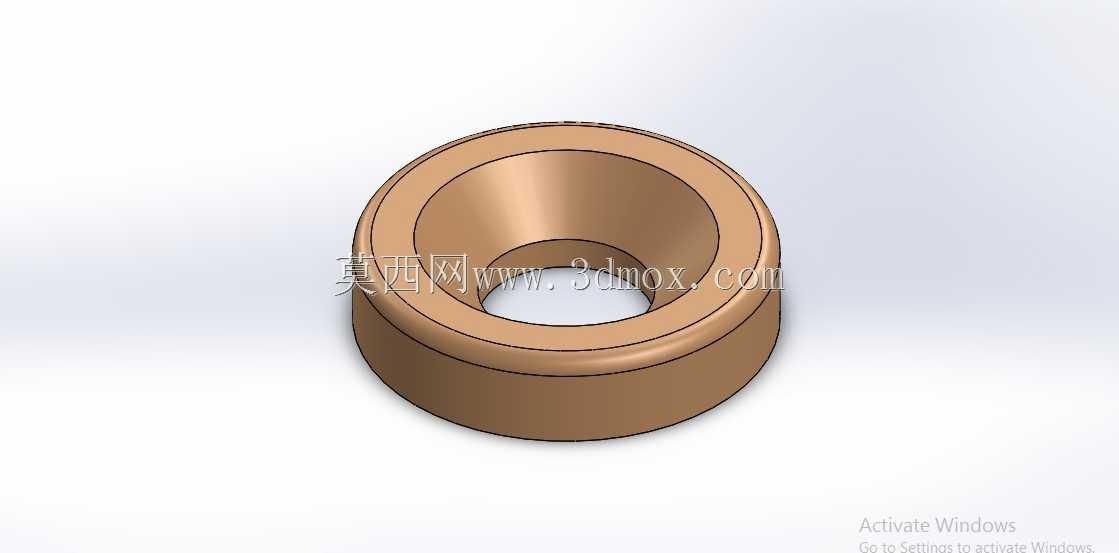

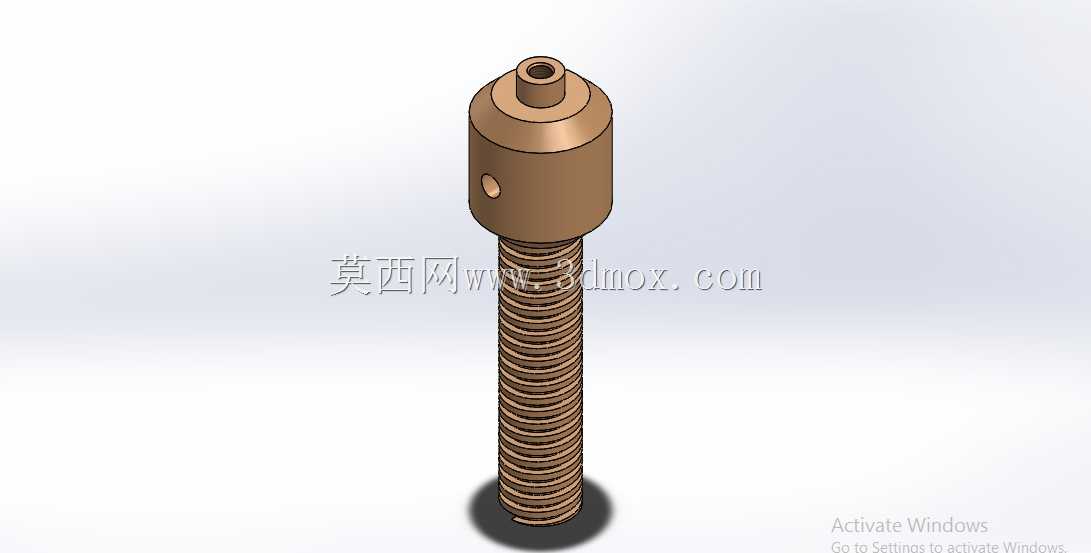

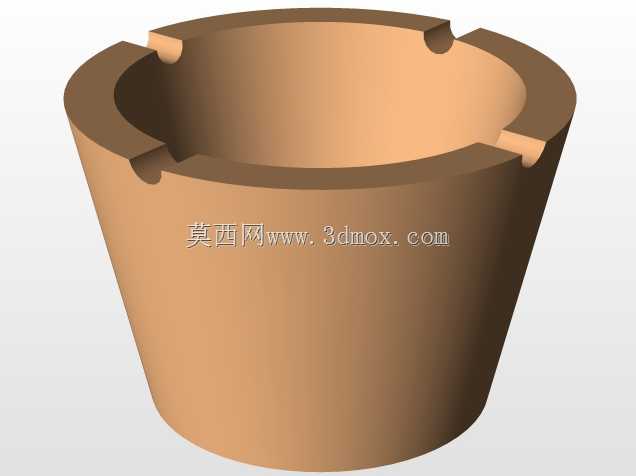

　　在设备检修、小型重物顶升、重型构件临时支撑场景中，螺旋式顶升支撑装置是车间、汽修、基建现场极为常用的手动作业工具，不同于液压类顶升设备依赖密封件与液压油维持承重，螺旋结构依靠螺纹副的机械自锁特性，可在无额外锁止结构的前提下长时间保持支撑高度，不会出现泄压回落的问题，适配长时间静态承重的作业需求。这款手动螺旋顶升装置的整体结构采用锥台形底座加柱状主体的布局，底座为大直径平底结构，接触支撑面时可分散承重压力，避免局部压强过大压损作业地面，同时锥台向上收窄的结构可在控制整体重量的前提下保证结构刚性，减少承重时的形变量。主体部分的核心传动副为梯形螺纹丝杠，梯形螺纹的牙型角适配重载传动场景，传动过程中受力均匀，磨损速率低于普通三角螺纹，

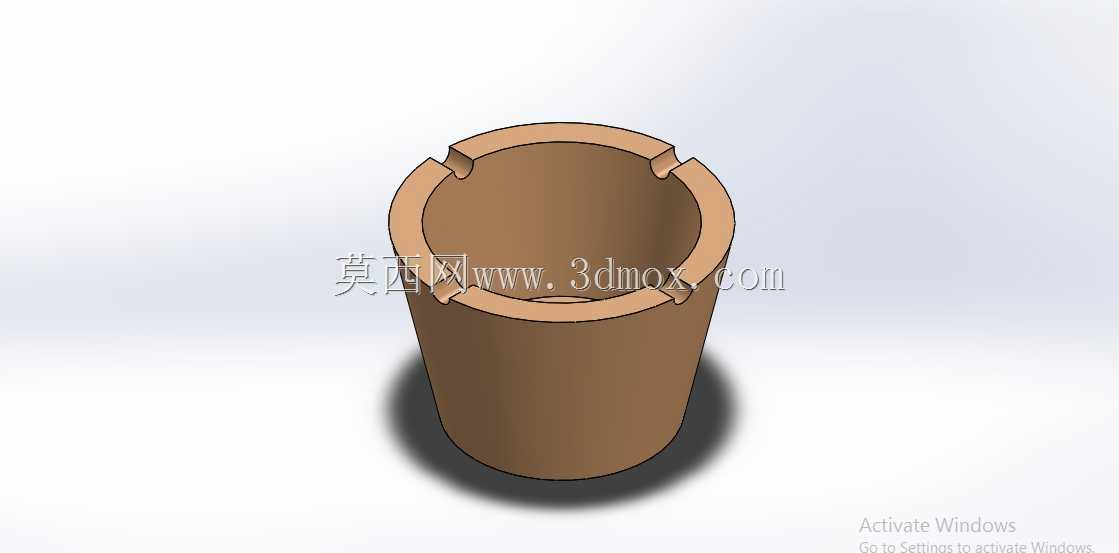

　　配合侧置的长操作杆，操作人员可通过较小的力臂输入转动扭矩，带动丝杠旋转实现顶升或下降动作，操作杆与主体的连接采用插装式结构，可根据作业空间需求调整操作杆的插入角度，适配狭窄空间内的作业操作。顶部的承托座采用内凹式杯型结构，接触被支撑重物时可避免重物滑脱，承托座与丝杠顶端采用活动连接，顶升过程中可自适应小角度的接触面倾斜，保证承托面与重物底部完全贴合，避免局部点接触造成的应力集中。从设计逻辑来看，这款装置的结构完全围绕手动重载作业的实际需求展开，没有多余的装饰性结构，所有外形尺寸都服务于功能实现：底座直径设定为主体最大直径的1.8倍，保证侧向外力作用下的抗倾覆能力，操作杆长度设定为主体高度的1.2倍，兼顾操作力矩与操作灵活性，

　　主体外壳预留的横向销孔可插入安全销，在顶升到位后穿入销钉限制丝杠回转，作为机械自锁之外的第二道安全防护，避免极端工况下螺纹磨损导致的意外回落。在实际应用中，这类装置既可以用于汽修场景下的车辆单侧顶升，也可用于重型设备安装时的高度微调，还可作为房屋基础加固、大型构件临时就位的可调支撑点，作业时不需要外接动力源，单人即可完成操作与位置转移，对野外无供电、狭小空间内的作业场景适配性极强。建模过程中需要重点关注螺纹副的配合间隙、各连接部位的同轴度，以及承托座与丝杠连接部位的转动自由度限制，保证模型装配后可模拟真实的转动顶升动作，各部件的壁厚设定也需要匹配承重需求，避免薄壁结构在模拟承重时出现结构失效的问题。
