泳池水处理管路集成机械室结构设计

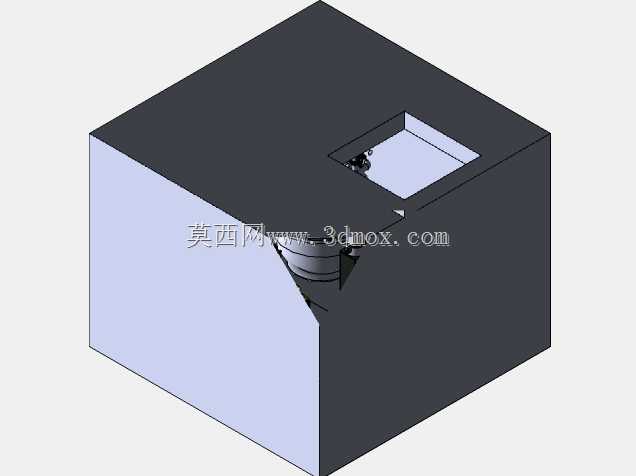

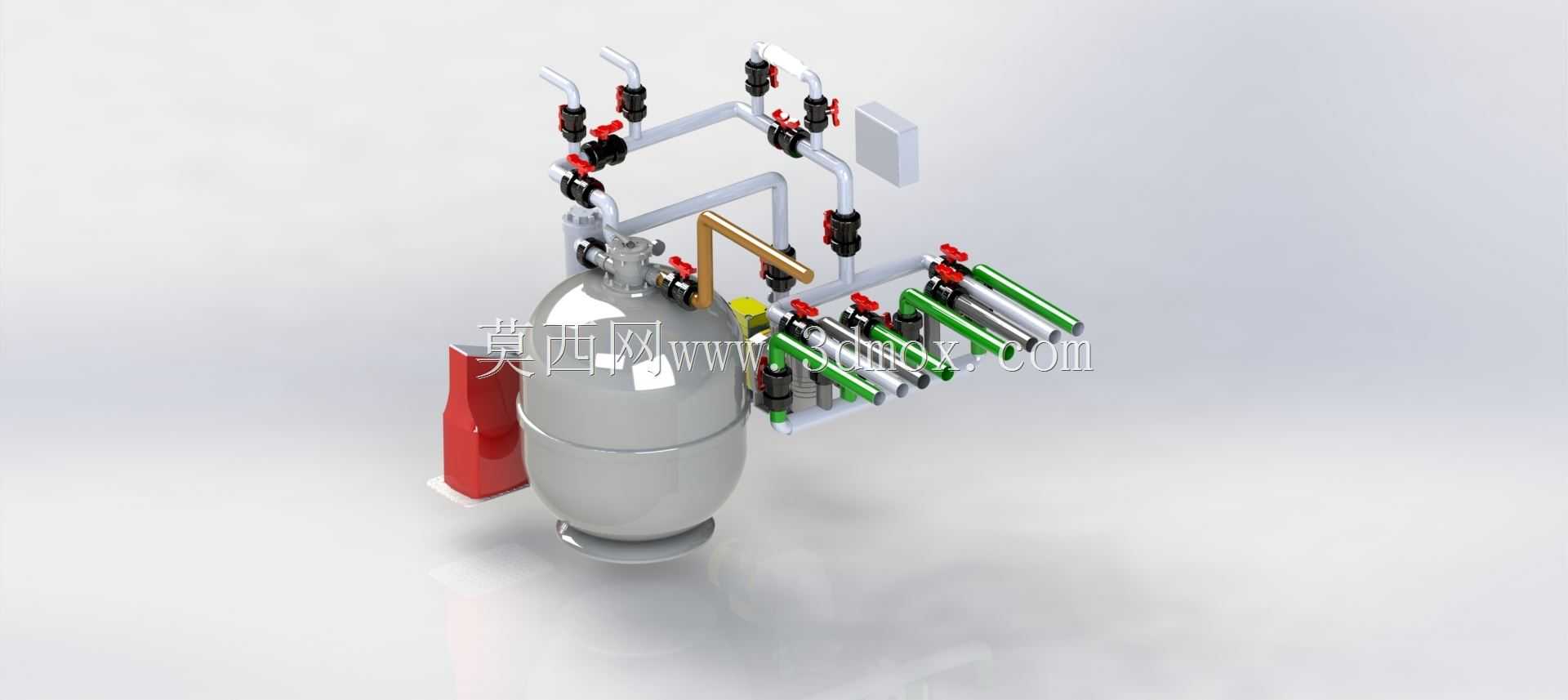

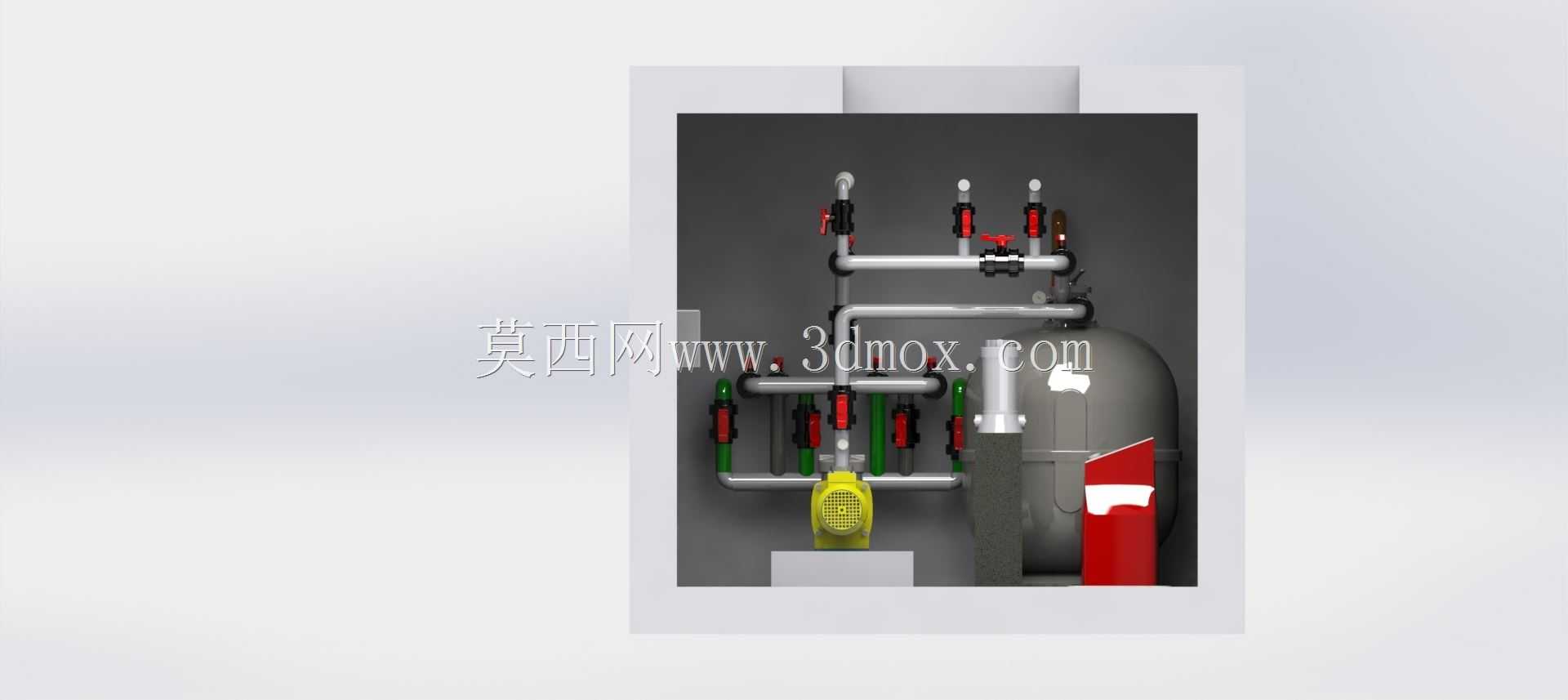

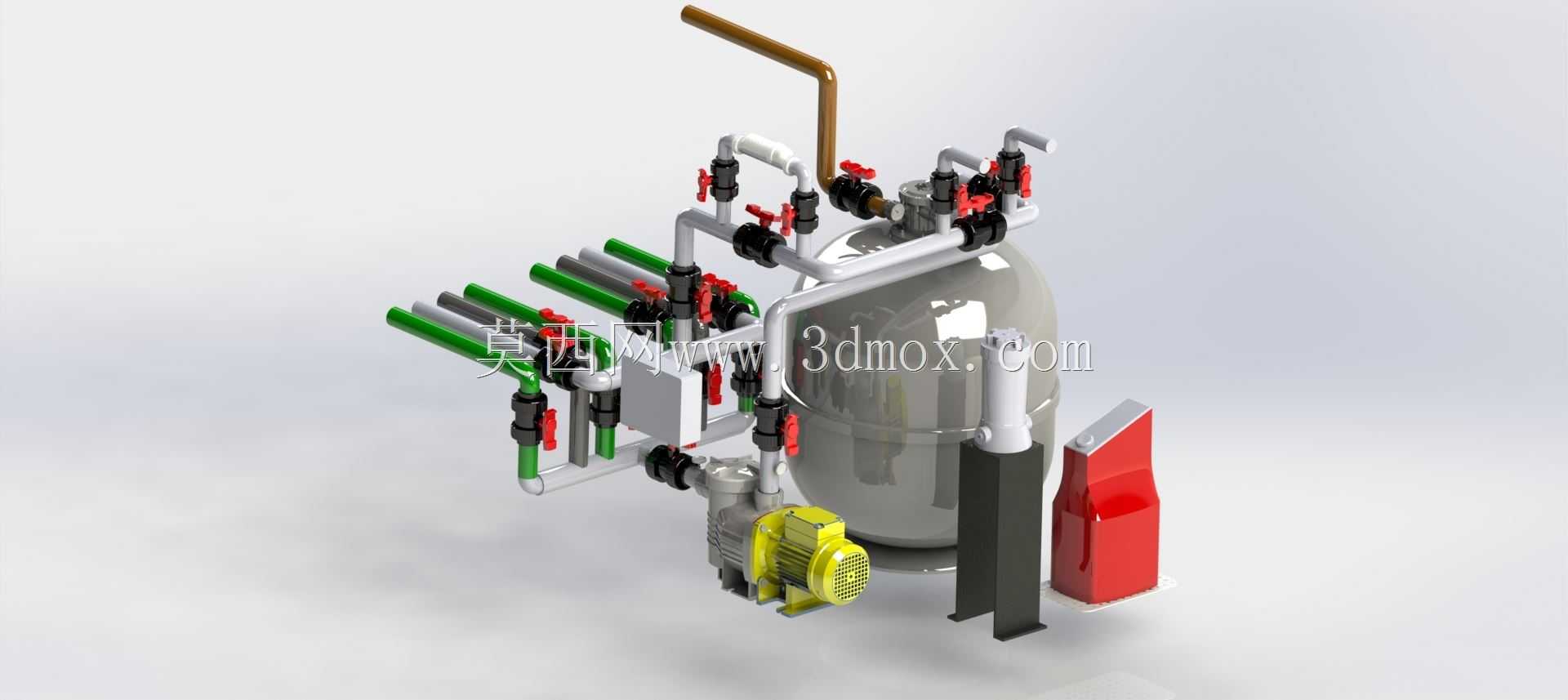

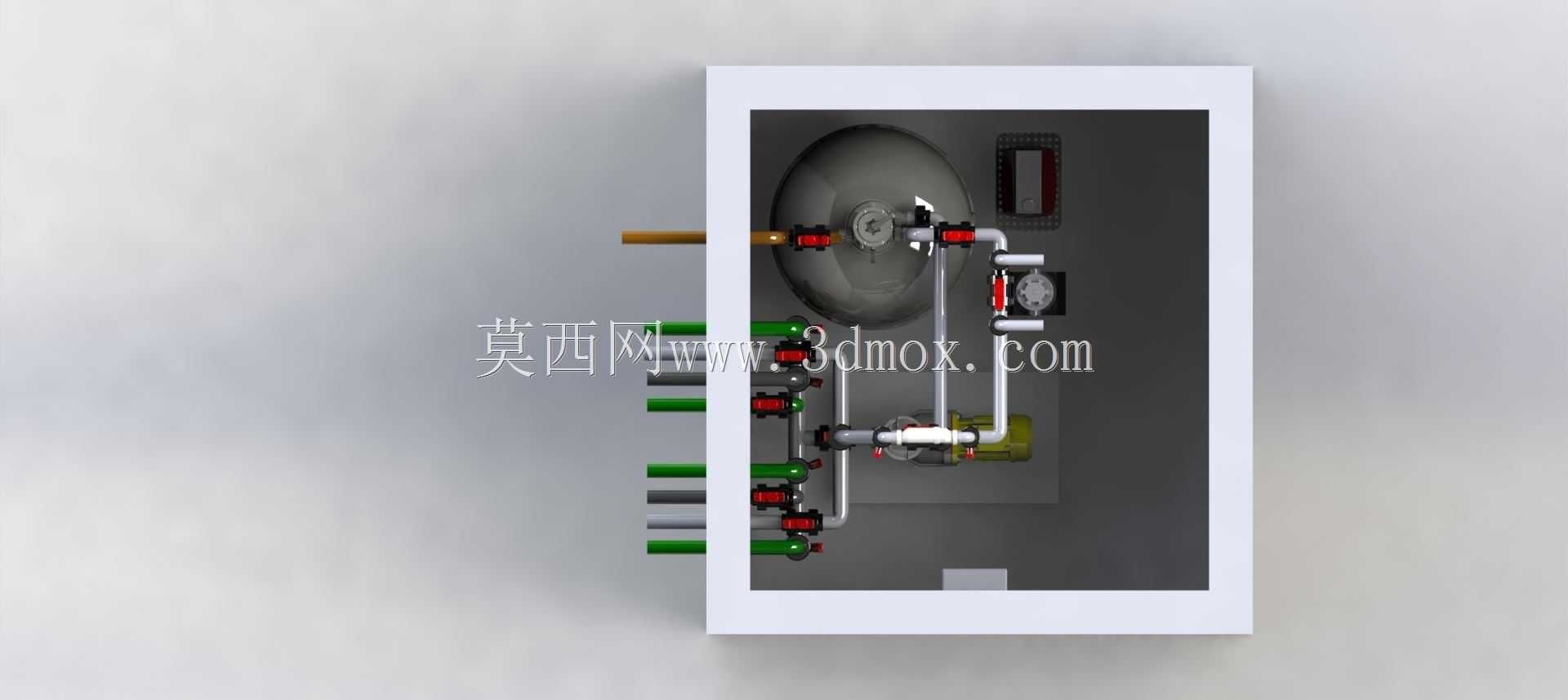

　　这套泳池机械室的三维结构，核心服务于商用及中型私家泳池的水循环处理场景，日常承担泳池水体循环过滤、反冲洗、药剂投加前置管路衔接的核心功能，是泳池运维系统里的核心集成单元。从实际落地的安装场景来看，这类机械室通常设置在泳池周边的独立设备间内，需要预留足够的操作检修空间，尤其是阀门操作侧要预留不小于0.8米的通行操作距离，罐体周边要预留滤芯更换、设备检修的拆装空间，避免后期运维时无法开展拆装作业。设计过程中优先梳理了水处理的工艺流程逻辑：主循环管路从泳池回水端接入，先经过前置毛发聚集器截留大体积杂物，再通过主循环泵加压送入过滤罐体，过滤后的洁净水体通过换热、消毒单元后送回泳池供水端，整套管路的走向完全匹配水流阻力最优的排布逻辑，

　　减少不必要的弯头变径带来的扬程损耗。管路排布上采用分层布局，上层为反冲洗管路与排气支路，中层为主循环供水、回水母管，下层为排污管路与泵组进出水支管，不同功能的管路通过支架分层固定，避免管路交叉干涉，同时给阀门操作预留足够的扳手操作空间，不会出现阀门手轮被相邻管路阻挡无法开关的问题。核心过滤罐体的安装边界需要匹配设备间的地面承重要求，这类承压过滤罐运行时满水重量较大，安装位置需要做局部地面承重强化，罐体底部的排污口要对齐地面预设的排污地漏，减少排污管路的弯折长度。泵组的安装设置了减震基座，进出口都配置了软接接头，减少运行时的振动传递到管路系统，避免长期运行出现管路接口渗漏的问题。管路上的阀门选型匹配不同支路的功能需求，

　　主循环管路采用通径球阀减少流阻，反冲洗支路采用三通切换阀简化操作流程，排气支路设置自动排气阀排出管路积气，避免气阻影响循环效率。整套结构的设计充分考虑了现场安装的容错空间，管路接口都预留了活接位置，方便现场安装时调整对接误差，不需要在现场对管路进行二次切割修改，能够有效缩短现场安装的施工周期，同时也降低了后期运维时的部件更换难度。
