蓝色卡扣式传感安装基座结构设计

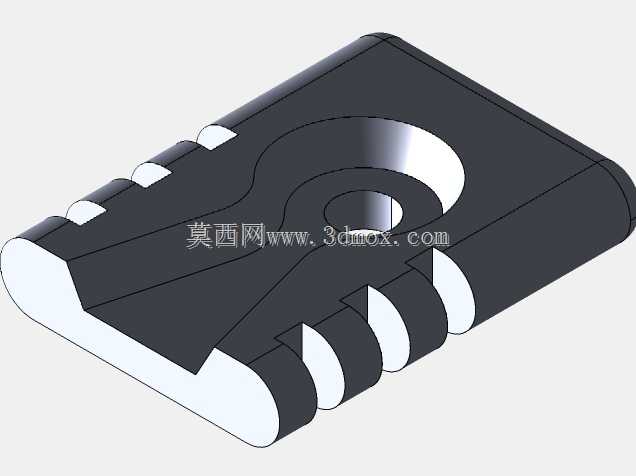

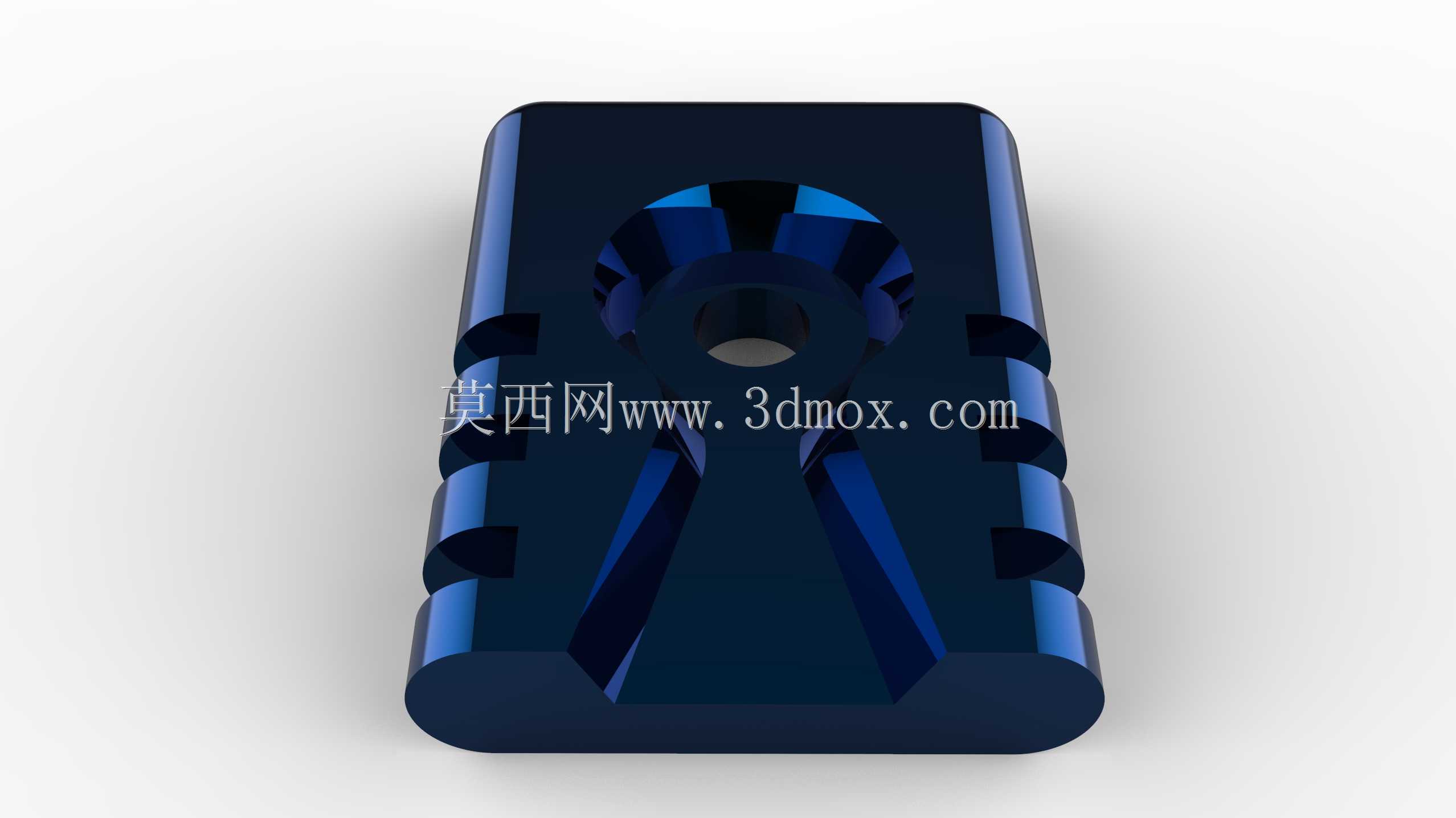

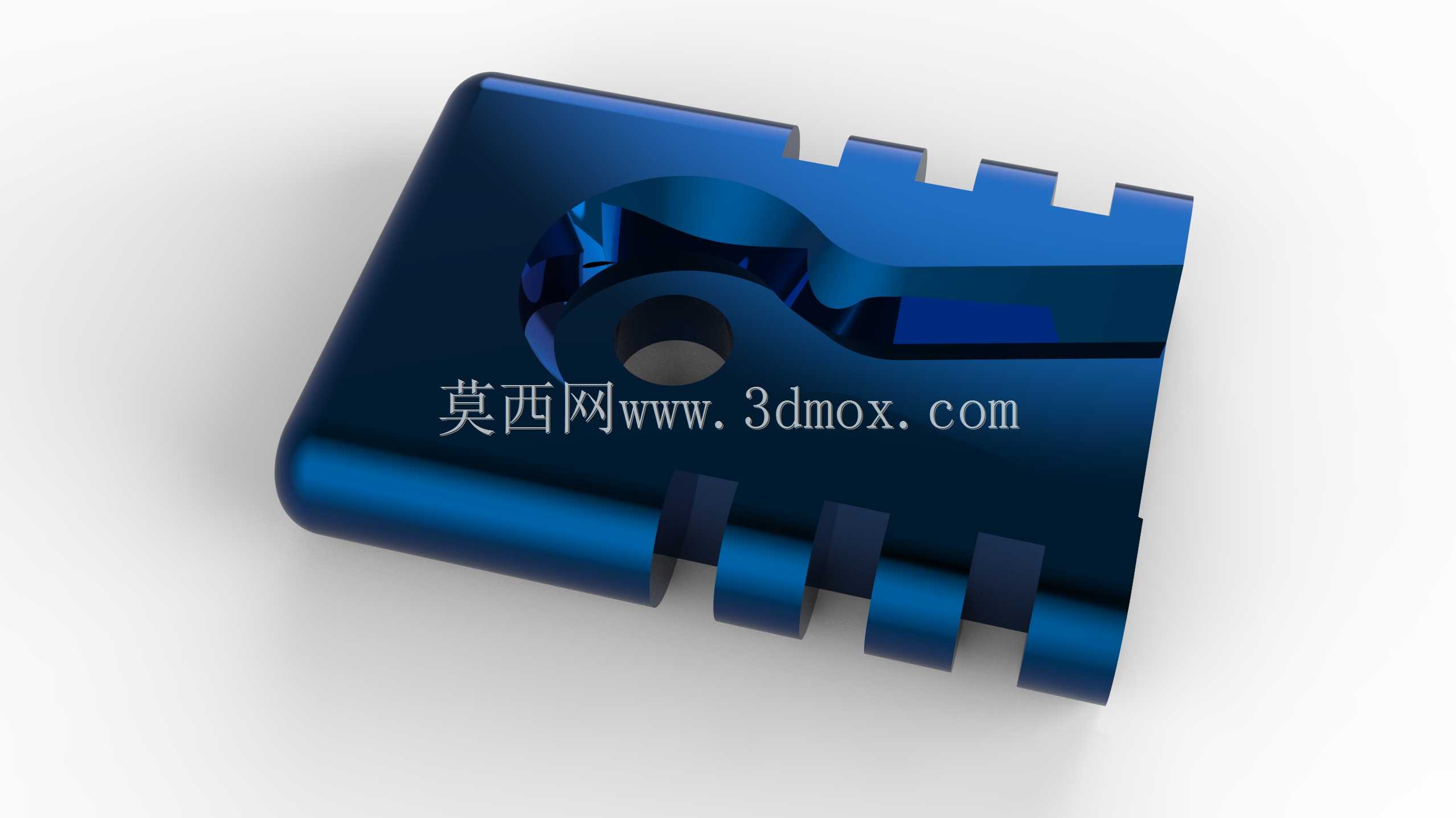

　　这款安装基座的设计初衷，是解决工业现场小型传感单元快速装拆、定位稳固的实际需求，在自动化产线的工位检测、设备运行状态监测场景中，这类基座承担着传感元件的承载、定位与防护作用，能避免传感元件直接受设备振动、外力磕碰出现的检测偏移或损坏问题。从结构设计来看，基座主体采用方正带圆角的块体构型，一侧设置连续的半圆凸齿卡扣结构，对应安装位的卡槽即可实现无工具快速卡装，拆卸时仅需撬动卡扣边缘即可完成，相比传统螺丝固定的安装方式，能大幅缩短传感元件的更换调试时间，适配产线快速换型的运维需求。基座中部预留的通孔为安装定位孔，可配合M3规格的紧固件完成基座与安装面的二次锁固，防止长期受设备振动影响出现卡扣松脱的问题，孔位周边做了沉台设计，

　　紧固件安装后头部不会突出基座表面，避免干涉传感元件的装配。基座表面的弧形内凹区域是传感元件的安装位，曲面构型完全贴合配套圆柱类传感元件的外壁，装配后传感元件不会出现径向转动，保证检测方向始终对准被测位置，内凹区域的边缘做了0.2mm的倒角处理，既方便传感元件的滑入装配，也能避免锐边划伤传感元件的外壳涂层。从安装边界来看，基座整体厚度控制在12mm以内，侧边卡扣的伸出长度为3mm，安装时仅需在安装面预留对应尺寸的卡槽与定位孔位即可，不需要额外的安装空间，适配设备内部狭小的安装区域，比如自动化设备的导轨侧方、机械手关节处、输送线的工位挡板位置都能完成安装。基座的边角全部做了R2的圆角过渡，没有尖锐的棱角，

　　在装配运维过程中不会划伤操作人员的手部，也能避免应力集中导致的基座受力开裂问题，表面的光滑处理也能减少工业现场粉尘、油污的附着，日常清洁仅需擦拭即可。在实际选型应用中，这类基座常配套光电式、接近式小型传感元件使用，卡扣结构的卡紧力经过测算，能承受10g以内的持续振动不松脱，完全满足常规工业设备的运行振动工况，定位孔的二次锁固设计则适配振动幅度更大的冲压、锻压设备周边的传感安装需求，两种固定方式可根据现场工况灵活选择。
