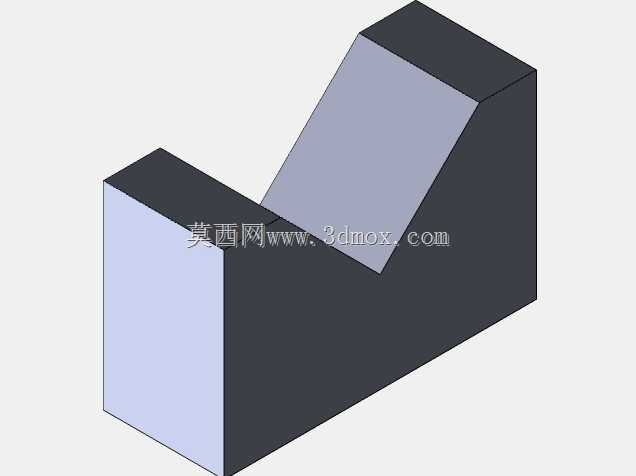

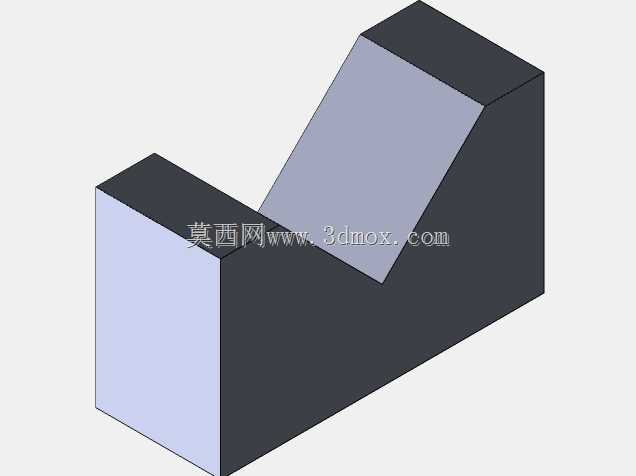

带斜切面L型定位支撑块结构练习件

　　这类带斜切面的L型支撑结构，在工装夹具、小型设备机架定位、检测工位辅助支撑场景中十分常见，很多新手在做三维建模练习时，往往容易忽略实际工况下的安装边界与受力需求，只照着轮廓画外形，最终做出来的模型没法直接对接实际生产。从结构本身来看，该零件主体为直角L型基座，其中一侧立壁加工有固定角度的斜切面，这个斜切面并非随意设计的造型，在实际应用中，它既可以作为斜面定位基准，匹配带对应倾角的工件装夹需求，也能在紧凑安装空间内避让相邻运动部件，避免设备运行过程中发生结构干涉。设计这类零件时，首先要明确安装基准面，通常L型的两个互相垂直的底面与侧面为主要安装贴合面，这两个面的平面度公差会直接影响整个支撑块的定位精度，

　　建模时需要优先确定这两个基准的位置，再以此为基准推导斜切面的角度与位置尺寸。斜切面与两侧立壁的交线处，实际加工时会根据需求做微小倒角或者圆角处理，避免应力集中，同时也能去除加工毛刺，防止装配时划伤操作人员或者相邻零件。从安装边界来看，该零件的底部通常会设置沉头安装孔，用于穿装螺栓将支撑块固定在设备基板或者工装底板上，建模时需要预留足够的螺栓操作空间，沉头孔的深度要匹配对应规格螺栓的头部尺寸，保证螺栓锁紧后头部不高出支撑块的基准平面，避免影响工件放置。在实际工况中，这类支撑块往往承受垂直方向的压应力以及斜向的分力，因此壁厚设计需要匹配承重需求，过薄的壁板会在长期受力后产生形变，导致定位精度偏移，过厚则会造成材料浪费，增加零件整体重量。

　　很多初学者在练习这类结构时，容易在斜切面与相邻面的衔接处出现建模错误，比如多实体未合并、拔模角度方向错误、尺寸链闭合偏差等问题，通过这类基础结构的反复练习，能够快速掌握基准选择、尺寸标注、特征构建的逻辑，为后续复杂工装、设备零件的建模打下扎实基础。在实际生产应用中，这类零件常搭配等高块、定位销使用，组成模块化的工装定位系统，可根据不同工件的装夹需求快速调整位置，适配多品种小批量的生产场景，斜切面的角度可以根据实际工件的定位需求做对应调整，不需要改变整体的L型基座结构，具备很强的通用性。
