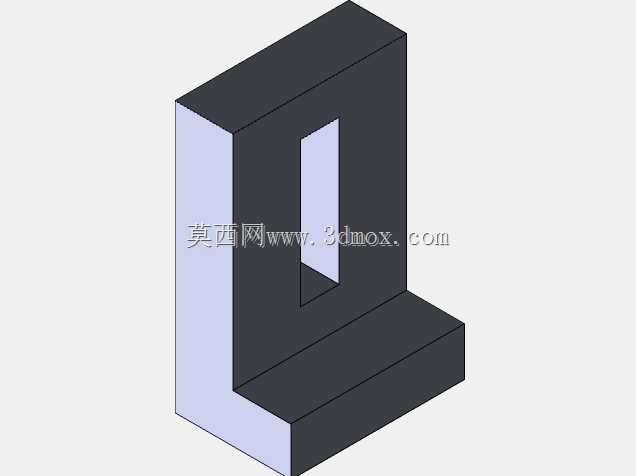

L型带槽块体结构建模练习构件

　　这类带矩形通槽的L型块体结构，在工业现场的工装夹具定位、小型设备安装支座、检测工位挡停结构中十分常见，很多入门结构设计从业者在练习拉伸、切除等基础建模命令时，都会接触到类似构型的建模任务，看似简单的几何形态，实则藏着不少结构设计需要考量的细节。从实际应用场景来看，这类构件常作为小型传感器安装支架、流水线侧边的定位挡块、工装台面上的可调式靠脚使用，竖直段的通槽主要用于穿装固定螺栓，实现安装位置的上下微调，底部的水平延伸段则通过螺栓紧固在安装基准面上，保证整体结构的支撑稳定性。设计这类构件时，首先要明确安装边界的限制：水平段的长宽尺寸需要匹配安装基面的T型槽间距或者预留孔位，避免出现安装孔位干涉的问题；

　　竖直段的高度要结合被支撑或被定位部件的高度差来确定，通槽的宽度要比选用的固定螺栓大0.5到1毫米，预留装配调整的间隙，同时通槽的长度要覆盖所需的调节行程，槽的两端要设置合理的圆角，避免应力集中导致构件受载时出现开裂。建模过程中，首先要确定两个垂直块体的拼接基准，保证竖直段与水平段的接合面完全贴合，不存在错位缝隙，之后在竖直段的居中位置绘制矩形切除轮廓，这里需要注意通槽的壁厚要满足刚度要求，不能因为开槽导致竖直段侧壁过薄，在受侧向力时发生形变。实际加工这类构件时，多采用整块型材铣削加工，建模时的拔模、倒角细节也要匹配加工工艺，比如所有锐边都要做0.5毫米的倒角，去除加工毛刺，通槽的内壁粗糙度要满足螺栓滑动调整的要求，

　　不需要过高的加工精度，但要保证槽的两侧面平行度，避免螺栓卡滞。很多新手建模时容易忽略安装面的平面度要求，水平段的底面作为安装基准面，建模时要保证该面的平面度公差在合理范围，否则安装后会出现构件歪斜，影响定位或支撑精度。另外这类构件的材质多选用Q235钢或者6061铝合金，根据使用场景的载荷大小选择，建模时不需要额外设置材质参数，但结构尺寸的设计要匹配材质的强度，比如用于重载挡停时，竖直段的壁厚要适当增加，通槽的位置要尽量靠近竖直段的中心，避免偏心受力。从建模练习的角度来说，这个构型可以很好地训练草图绘制的尺寸约束、拉伸凸台与拉伸切除命令的使用，以及简单的工程图视图生成能力，掌握这类基础构件的建模逻辑，后续设计更复杂的支座、支架类零件时，就能快速理清建模顺序，避免出现特征混乱、参数无法修改的问题。
