U型块状传感器安装基座结构设计

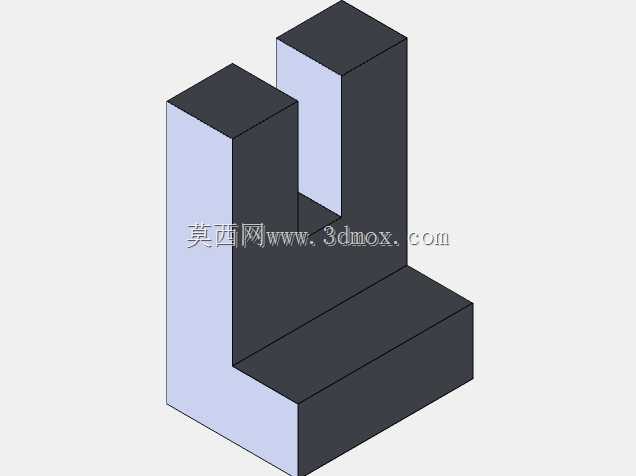

　　这类U型块状结构件，多作为光电类、接近类传感器的安装承载基座使用，在自动化产线的物料到位检测、工位定位校验场景中应用十分广泛。从结构形态来看，整体采用一体化实心块体设计，底部为整面平整的安装基面，能够直接贴合设备机架、工装台板的安装面，通过底部预留的沉头孔位完成锁固，安装后整体抗振性能优异，不会因为产线持续运行产生的振动出现检测位置偏移。两侧向上延伸的立臂形成对称的U型槽口，槽口的宽度、深度尺寸经过精准校核，既可以在槽内嵌入对射式传感器的发射与接收端，也能作为槽型光电开关的本体安装位，槽壁的平面度控制在合理公差范围内，能保证传感器安装后光轴对齐偏差控制在允许区间内，避免出现检测信号丢脉冲、误触发的问题。

　　设计过程中优先考虑了安装边界的适配性，整体外轮廓没有多余的外伸凸台，在狭小的设备安装空间内也能完成布置，立臂外侧的垂直平面可以作为辅助定位基准，安装时可以靠紧机架上的定位挡边快速完成位置找正，不需要反复调整检测坐标。结构的壁厚设计兼顾了刚性与轻量化需求，立臂与底部基座的衔接处做了自然的直角过渡，没有额外的加强筋结构，既减少了加工工序，也避免了应力集中导致的长期使用变形，能够适配车间内常规的切削加工、3D打印加工工艺，加工完成后不需要做额外的表面处理就能直接投入使用。在实际设备调试场景中，这类基座还可以根据检测需求，在立臂上按需加工不同高度的调节腰型孔，方便调整传感器的检测高度，适配不同尺寸规格的被测工件，底部基面的粗糙度要求满足常规安装需求，锁固后不会出现相对滑移，能够长期保持检测位置的稳定性，减少设备日常维护中的校准工作量。
