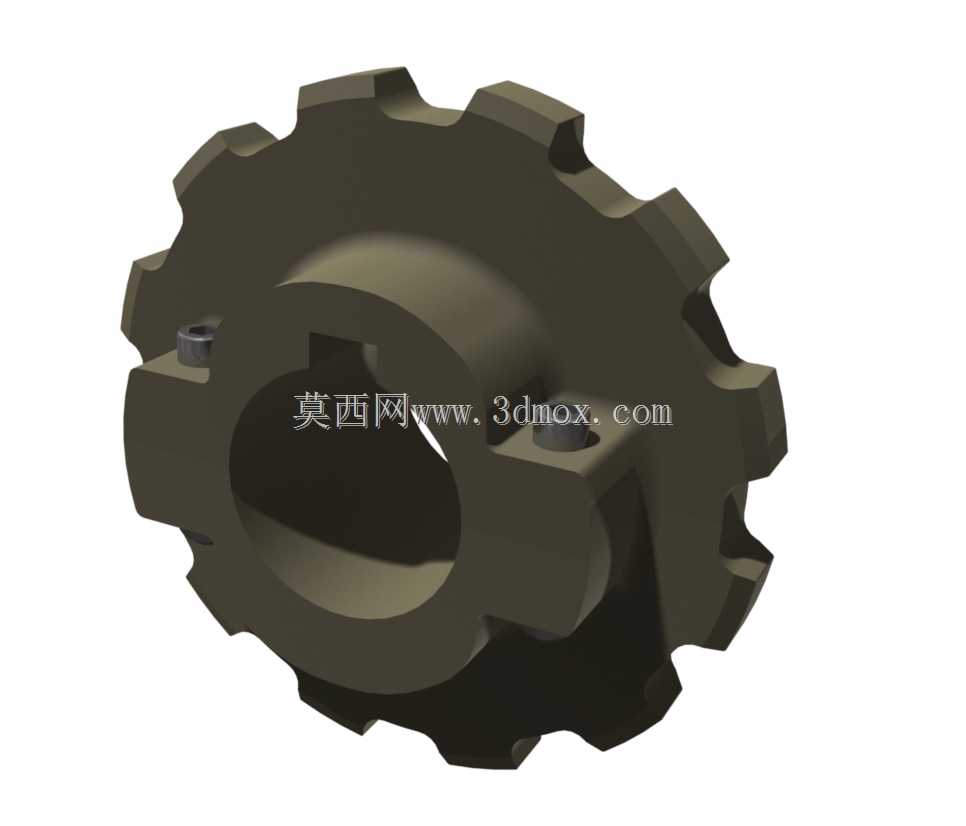

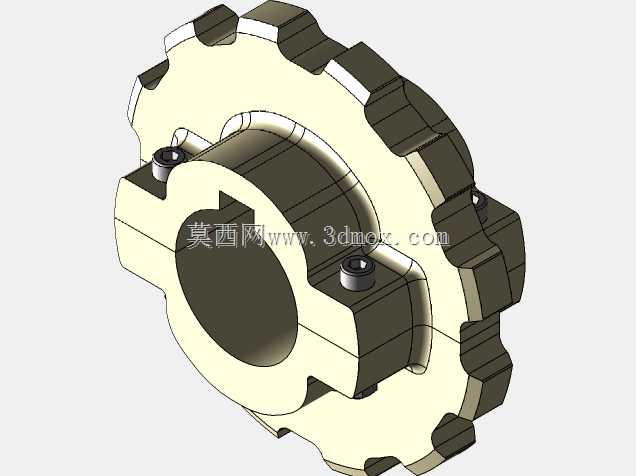

12齿内径50mm凸耳链轮结构设计

　　这款凸耳链轮主要适配880与882系列凸耳输送链条，在自动化输送线、食品包装输送设备、日化产品分拣线、重型物料输送工位中有着广泛应用，作为链传动系统的核心啮合部件，它承担着传递扭矩、带动链条做循环运动的核心作用，和普通平板链轮不同，带凸耳的结构设计能够精准卡入链条侧边的凸耳卡槽，避免输送过程中链条出现横向窜动、跳齿脱链的问题，尤其适合带挡边附件、需要挂载工装治具的输送场景，能保证长距离输送下的传动稳定性。从设计维度来看，这款链轮采用12齿的齿形配置，齿部轮廓按照对应链条的节距、滚子直径做了精准的啮合修形，齿侧间隙控制在合理范围，既保证啮合过程中不会出现卡滞，也能减少传动过程中的冲击噪音，齿根部位做了圆弧过渡处理，

　　避免长期交变载荷下出现应力集中导致的齿根断裂问题。中心安装孔内径为50毫米，孔侧设计有紧定螺钉安装位，安装时可以通过紧定螺钉将链轮锁紧在对应直径的传动轴上，不需要额外加工键槽的场景下也能实现可靠的周向固定，当然如果是大扭矩传递场景，也可以在孔内加工键槽配合平键使用，适配不同的安装需求。链轮两侧的凸耳结构和齿圈做了一体化设计，凸耳的端面和链条附件的接触面做了平面度控制，保证链条运行时附件和链轮端面贴合平稳，不会出现偏磨。整体的安装边界上，链轮的齿顶圆直径适配对应链条的回转半径要求，安装时需要保证传动轴的同轴度误差控制在允许范围内，两侧要预留足够的张紧调节空间，避免链条运行中出现偏摆。在实际选型使用中，

　　这类链轮常搭配工程塑料材质的凸耳链条使用，在瓶装水输送、纸箱输送、果蔬清洗输送线上，能适应潮湿、多粉尘的工况，链轮本身的钢制结构具备足够的耐磨性能，齿面经过硬化处理后能大幅延长使用寿命，减少设备维护更换的频次。设计建模过程中，需要重点关注齿形的渐开线或者直线齿廓的准确性，凸耳的位置度公差要和链条的附件间距匹配，中心孔的同轴度、端面跳动公差要控制在合理范围，才能保证装配后运行平稳，不会出现周期性的振动异响。
