高压离心鼓风机工业送风设备结构

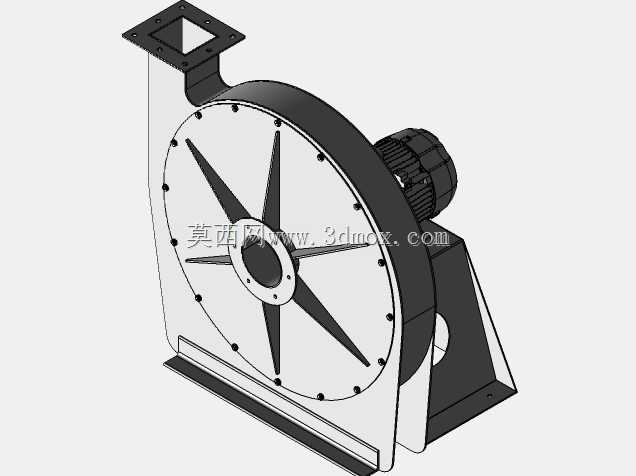

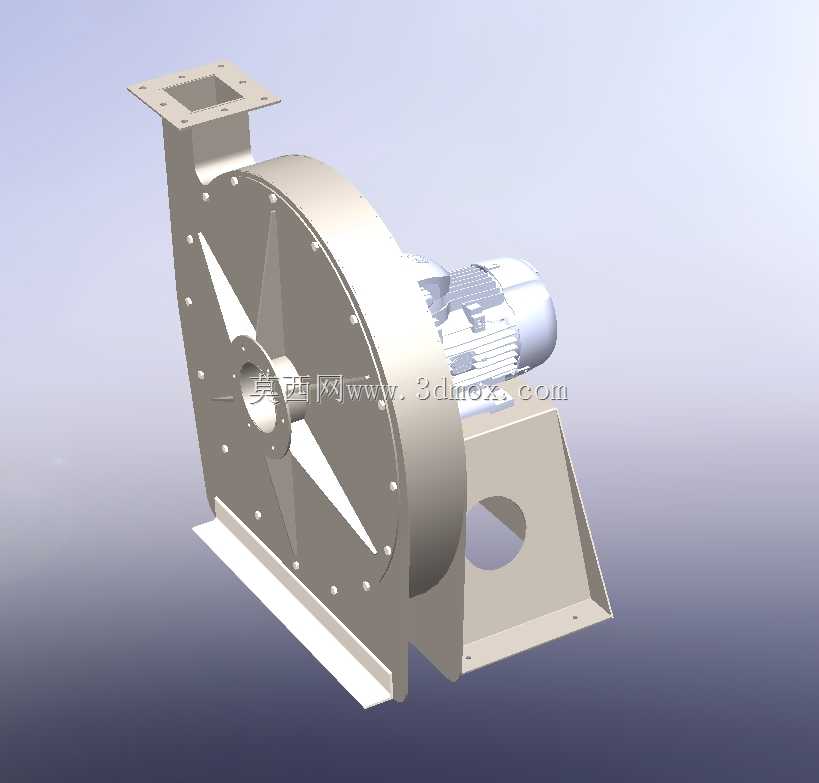

　　在工业生产的气体输送环节，这类高压离心鼓风机的应用场景覆盖极广，从车间除尘系统的负压引风、物料气力输送的动力源，到工业炉窑的助燃送风、生产工序的强制冷却通风，都能见到这类设备的身影。不同于普通低压轴流风机，这款离心式鼓风机依靠叶轮高速旋转产生的离心力对气体做功，能实现6.5Kpa的输出风压，满足长距离管道送风或者高阻力工况下的气体输送需求，每分钟12.5立方米的送风量，适配中小型生产线的通风、送风、引风需求。从结构设计来看，这款设备采用直联驱动结构，电机与风机蜗壳直接通过支架刚性连接，省去了皮带传动或者联轴器传动的额外结构，整体安装尺寸更紧凑，也减少了传动环节的能量损耗与后期维护点。蜗壳部分采用螺旋形流道设计，内壁光滑过渡，

　　能将叶轮甩出的高速气体顺畅导流至出风口，减少气流紊流带来的噪音与能量损失；叶轮采用前向式叶片结构，在相同转速下能获得更高的风压输出，叶片与轮盘、轮盖的连接做了加强处理，避免高速旋转下的结构变形。进风口设置在蜗壳侧面中心位置，采用收敛式流线型设计，能引导气体均匀进入叶轮腔，降低进气阻力；出风口为方形法兰结构，法兰面预留了标准螺栓安装孔，可直接与方形通风管道或者设备接口对接，无需额外制作转换接头。设备底部采用一体式焊接支架，支架底部预留了四个安装固定孔，可通过膨胀螺栓或者螺栓组件固定在混凝土基础或者设备机架上，支架与蜗壳、电机的连接位置做了加强筋设计，能抵消设备运行时产生的振动，提升运行稳定性。建模过程中，对蜗壳的曲面弧度、

　　叶片的型线角度、法兰的安装孔位都做了1:1的还原，各部件的装配间隙符合实际生产的公差要求，既可以作为设备选型时的结构参考，也能直接用于通风系统的布局设计、安装模拟，帮助结构设计人员提前核对安装边界，避免现场安装时出现尺寸干涉问题。在实际选型应用中，这类高压离心风机常被用于需要中等风压、中等风量的工况，相比容积式鼓风机，它的结构更简单，运行维护成本更低，连续运行的稳定性更强，适合24小时连续作业的生产场景。
