双节串联圆柱电池固定支架结构设计

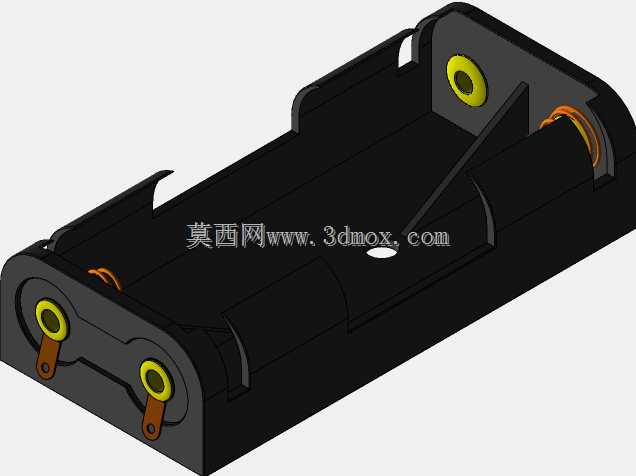

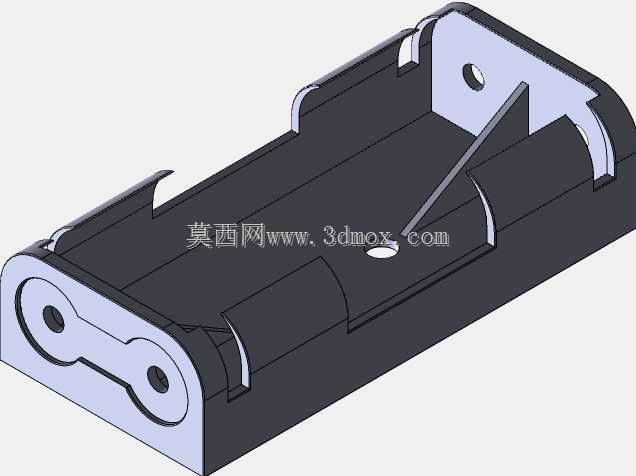

　　这款双位圆柱电池固定支架，主要面向手持检测仪器、小型传感终端、便携工控设备的内置供电仓场景使用，核心作用是为两节串联排布的圆柱电芯提供稳定的机械固定与可靠的导电通路，避免设备在移动、振动工况下出现电芯移位、接触不良导致的供电中断问题。从结构设计逻辑来看，整体采用槽型仓体布局，仓内设置有与电芯外径匹配的弧形定位筋，电芯装入后可沿轴向被两端的接触结构限位，径向不会出现窜动，仓体侧壁预留的卡扣缺口可直接与设备外壳的对应卡合结构配合，不需要额外螺丝固定即可完成仓体装配，能有效缩减装配工序耗时。两端的导电接触结构采用带弹性预紧的铜质接触片设计，接触端做了卷边处理避免刮伤电芯镀层，其中一端的接触片带有倾斜的弹性臂，可适配电芯长度的微小公差，

　　保证电芯装入后始终保持稳定的接触压力，不会因为长期使用出现弹性衰减导致的接触电阻增大问题。仓体端部的接触片安装孔采用内嵌式设计，接触片从仓体外侧卡入后，引脚露出仓体端面，可直接焊接连接设备内部的供电线路，不需要额外做导线转接，能简化内部布线流程。仓体侧壁开设的减重缺口，一方面可以减少壳体材料用量降低整体重量，另一方面可以为电芯工作时提供散热通道，避免密闭仓体内热量积聚影响电芯放电性能。从安装边界来看，仓体整体外形为长条状矩形结构，边角做了圆弧过渡处理，不会在装配时刮伤设备内部的其他线束，仓体厚度方向的尺寸刚好适配两节并排圆柱电芯的直径叠加值，不会额外占用设备内部的宝贵空间，仓体两端的安装定位柱可与设备壳体内的定位孔配合，

　　装配时可快速找准安装位置，不会出现装偏错位的问题。设计时还考虑了电芯的防反装需求，仓体内部的定位筋做了不对称设计，反向装入电芯时会被筋位挡住无法完全就位，可避免用户装反电芯导致的电路烧毁问题，接触片的极性标识直接模印在仓体端面，装配和更换电芯时可快速识别极性方向。
