电机机座散热壳体三维结构设计

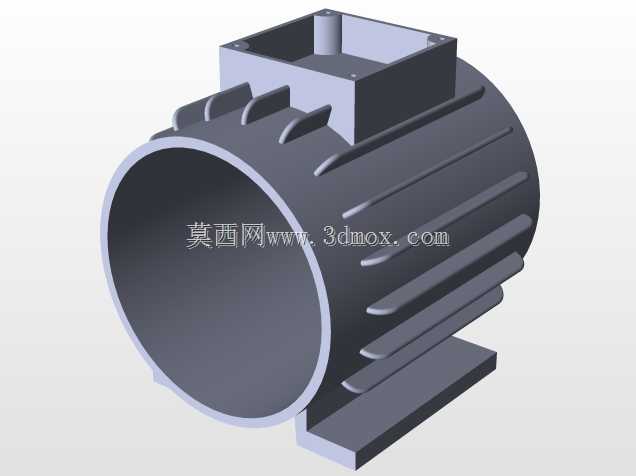

　　本次呈现的是电机核心承载部件机座的三维结构，这类部件是中小型异步电动机、伺服驱动电机的基础支撑构件，在工业传动、机床进给、风机水泵驱动等场景中承担着固定定子铁芯、支撑两端端盖与转子总成、防护内部绕组、散发电枢运行热量的多重作用。从结构设计逻辑来看，该壳体采用圆筒形主体结构，内壁预留定子铁芯压装的定位止口与配合公差带，保证定子压装后同轴度满足转子气隙均匀度要求，避免运行时出现扫膛故障。壳体外圆周均匀排布轴向散热筋，筋条高度与厚度经过热仿真校核，在自然风冷或自带风叶强制风冷条件下，能够将绕组运行产生的焦耳热通过壳体传导至散热筋，增大与空气的接触换热面积，控制电机温升在绝缘等级允许的范围内，避免绕组绝缘过早老化失效。

　　壳体顶部集成方形接线盒安装座，座体预留接线端子排固定孔位与线缆穿装的密封面，既方便外部动力线缆与内部绕组引线的可靠连接，也能通过加装接线盒盖实现接线部位的防尘防水防护，适配车间多粉尘、轻度溅水的工业使用环境。壳体底部设置一体式安装脚座，脚座上加工有长条形安装孔，可适配不同安装中心距的机架固定需求，安装面经过铣削加工保证平面度，确保电机安装后与被驱动设备的轴系对中精度，减少运行时的振动与轴承附加载荷。建模过程中对壳体壁厚做了均匀化处理，避免铸造过程中出现缩孔、壁厚不均导致的应力集中问题，散热筋与主体连接处做了圆角过渡，既降低铸造工艺难度，也减少应力集中点提升壳体结构强度，能够承受电机启停、负载波动时的冲击力，同时兼顾轻量化设计要求，在保证结构刚度的前提下控制部件整体重量，降低整机材料成本。
