球板PID伺服平衡控制实验装置结构

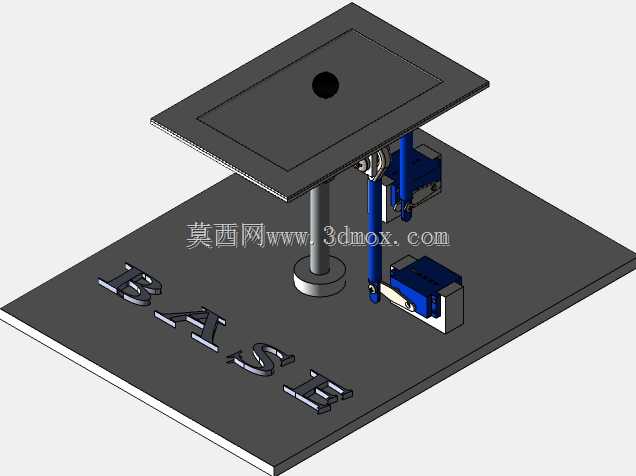

　　这套球板平衡装置主要面向自动控制原理教学实验、控制算法验证场景使用，可直观演示PID闭环控制的动态调节过程，也可作为伺服控制入门的实操实训载体，帮助从业者理解位置反馈、偏差修正、动态响应等核心控制逻辑。装置底部为带定位标识的安装基座，基座上预留了伺服执行组件的安装孔位，单轴方向布置两组伺服驱动模块，分别对应平板两个正交方向的倾角调节，通过铰接连杆与上方的平衡平板连接，可独立控制平板两个方向的倾斜角度，实现平板上小球位置的实时调整。平衡平板采用9英寸触控面板作为承载面，面板中心预留小球位置检测的传感区域，可实时采集小球在平板平面内的二维坐标数据，将位置偏差信号传输至控制单元，控制单元通过PID算法计算输出量，

　　驱动对应方向的伺服组件动作，调整平板倾角改变小球受力方向，最终让小球稳定停留在平板指定位置，也可实现小球沿预设轨迹运动的控制效果。设计过程中优先考虑了机构运动的解耦特性，两个方向的倾角调节机构采用独立铰接支撑结构，避免单方向调节时对另一轴的运动产生干涉，铰接点的位置经过反复校核，保证平板在正负15度倾角调节范围内不会出现运动卡滞，连杆与伺服输出轴的连接采用间隙配合的铰接结构，抵消加工装配带来的位置误差，降低运动过程中的附加阻力。基座采用厚重的平板结构设计，整体重心落在基座支撑范围内，即使伺服组件快速动作产生动态冲击，基座也能提供足够的稳定性，不会出现装置移位或倾覆的问题，基座上的标识字符既可以作为装配定位的参考标记，

　　也能在实验演示时起到直观的视觉参照作用。整套装置的安装边界紧凑，不需要额外的大型安装平台，放置在普通实验台面上即可完成接线调试，执行组件的走线全部沿基座表面的线槽布置，避免运动过程中线缆拉扯干涉，所有运动部件的外露部分都预留了安全间隙，调试过程中不会出现夹手等安全隐患。从结构设计角度看，这套装置没有采用复杂的非标定制零件，大部分结构件都可以采用常规板材切割、标准紧固件装配完成，加工成本低，装配难度小，适合教学实验室批量搭建，也方便控制算法开发者自行复刻搭建，用于验证不同参数下PID控制的响应特性，对比不同控制算法的平衡效果。
