带外壳铝罐压制用液压夹紧压合机构

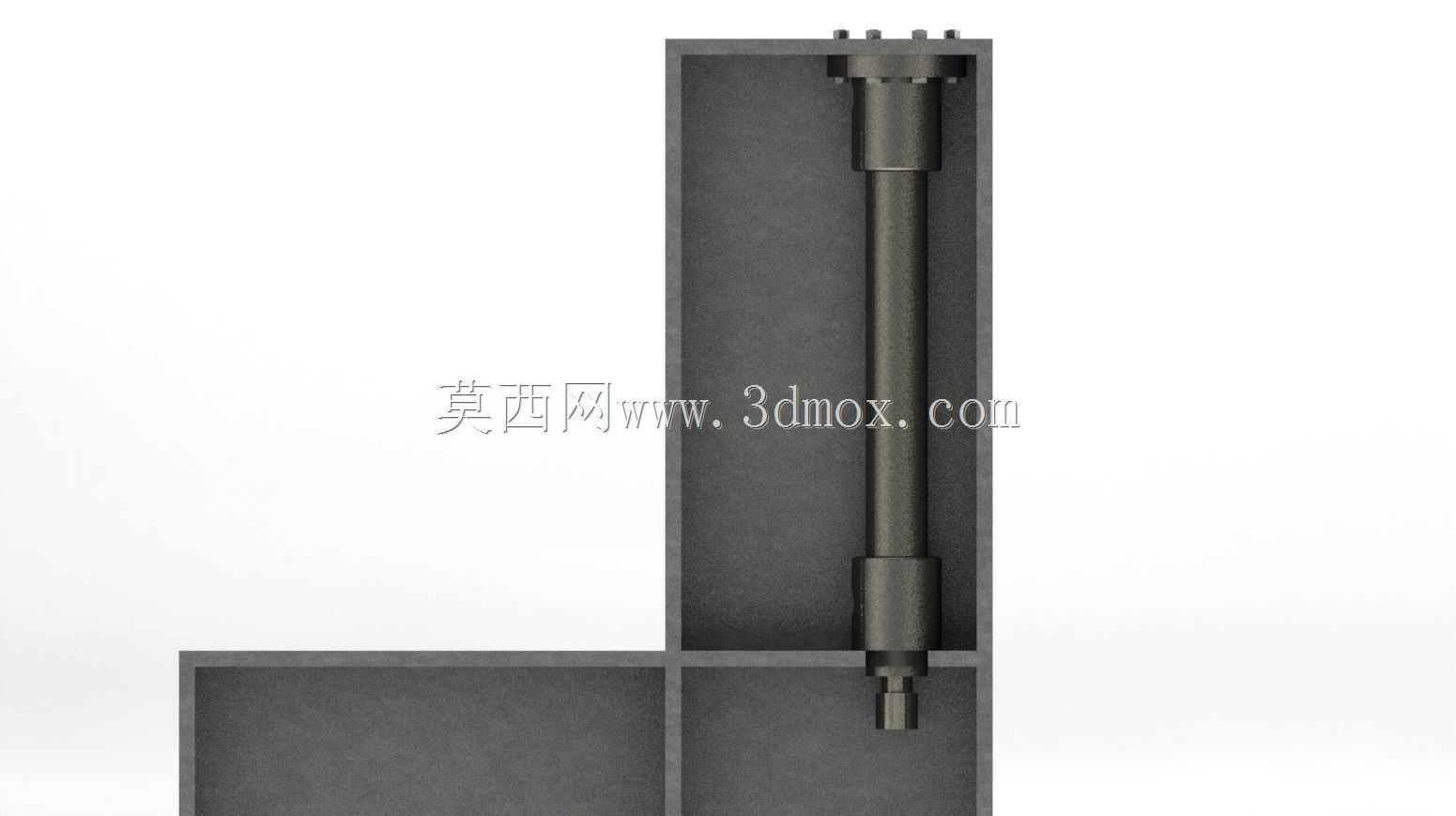

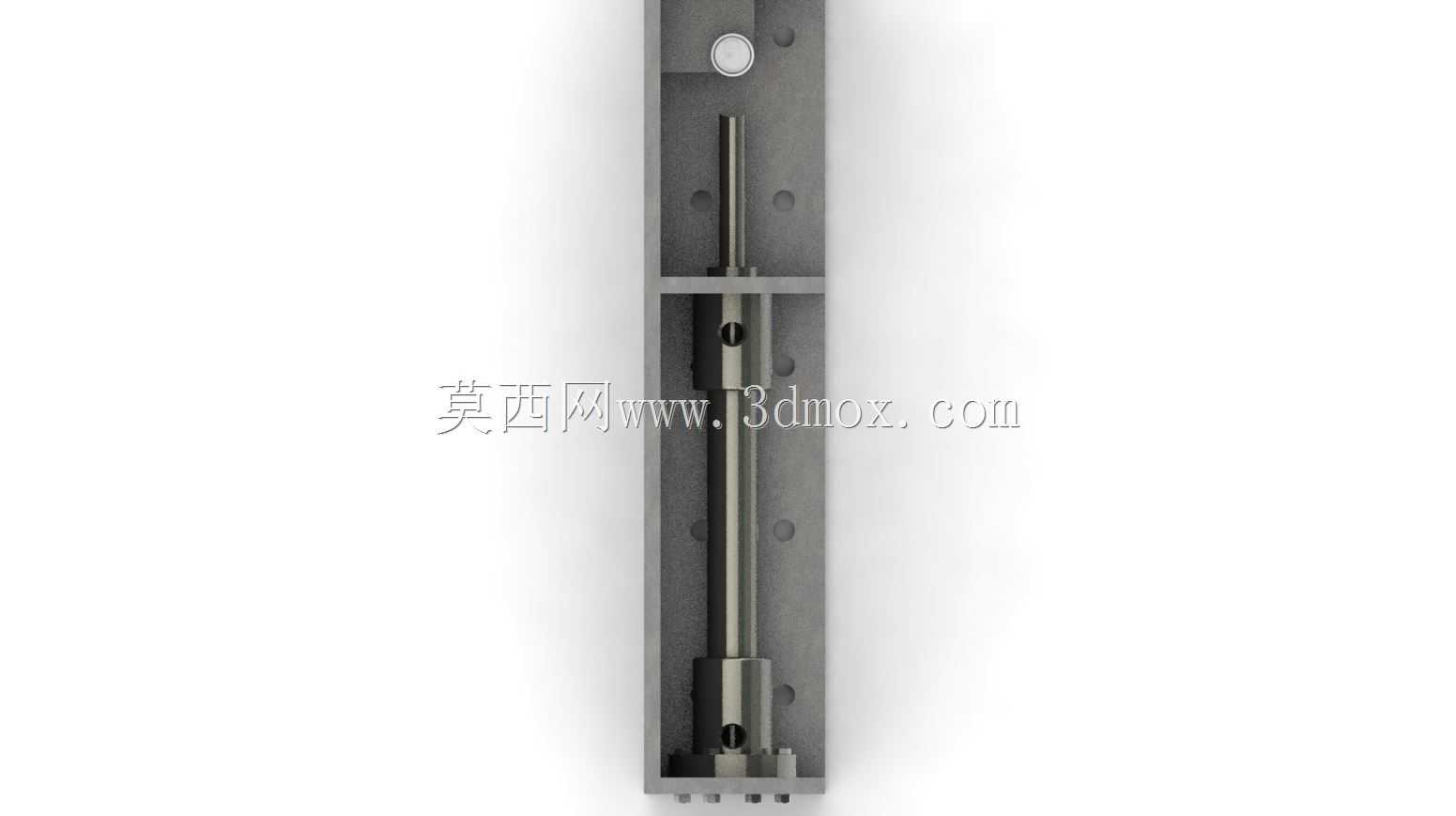

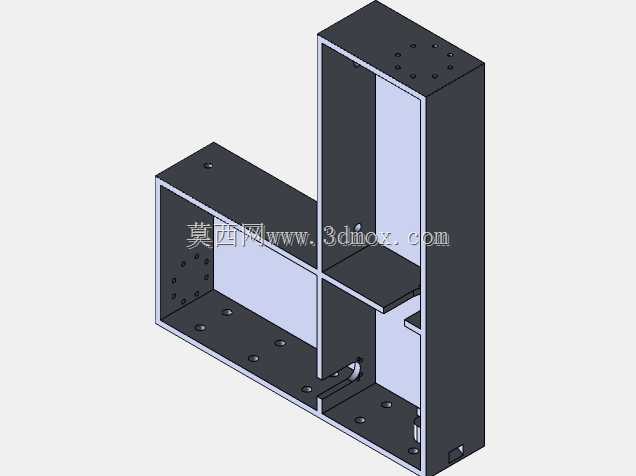

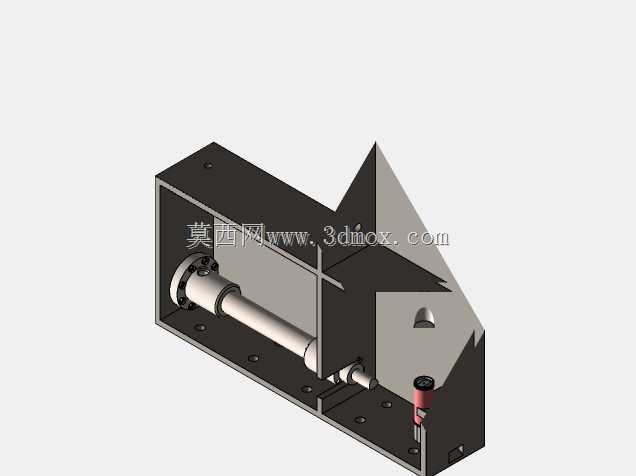

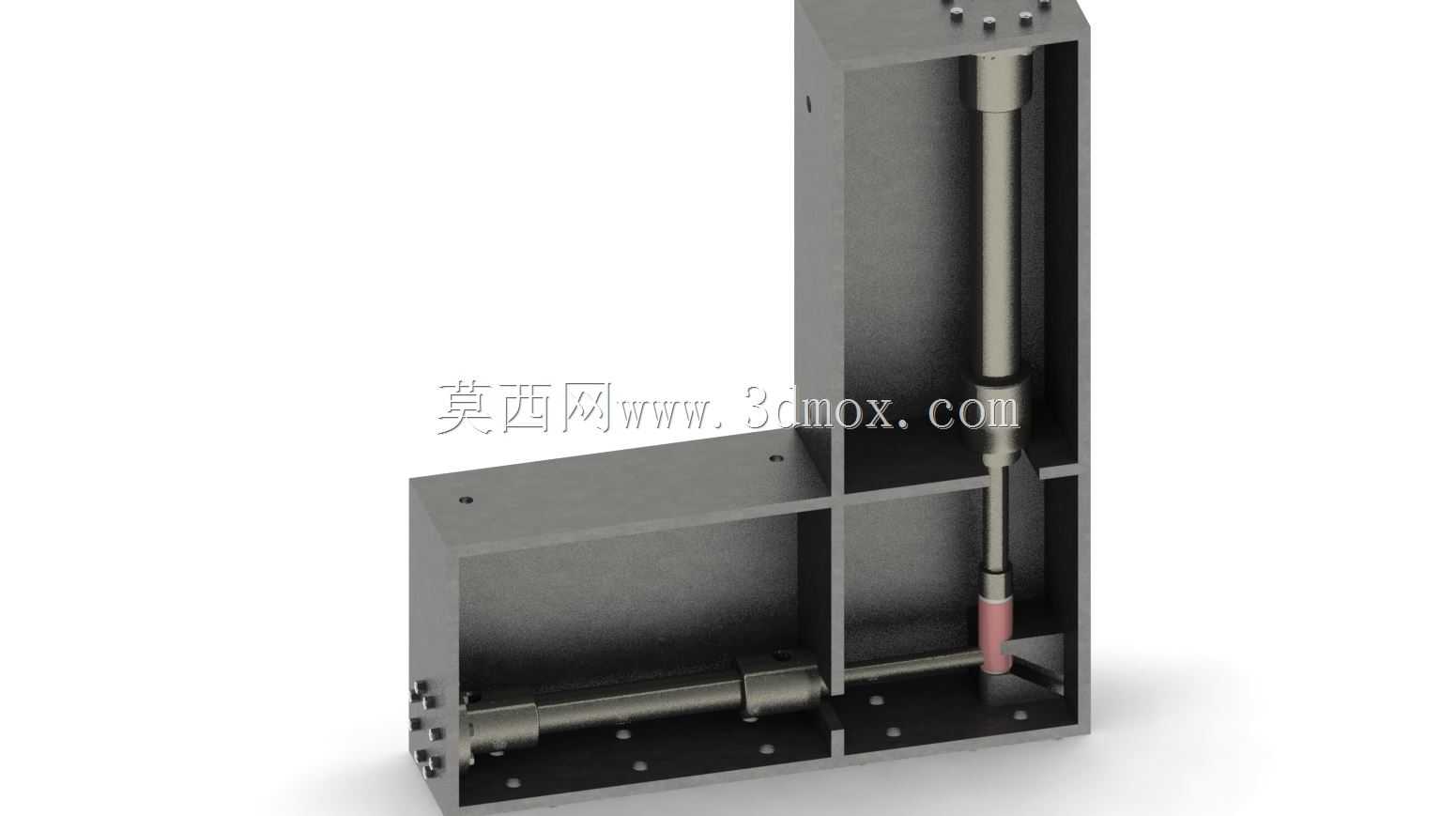

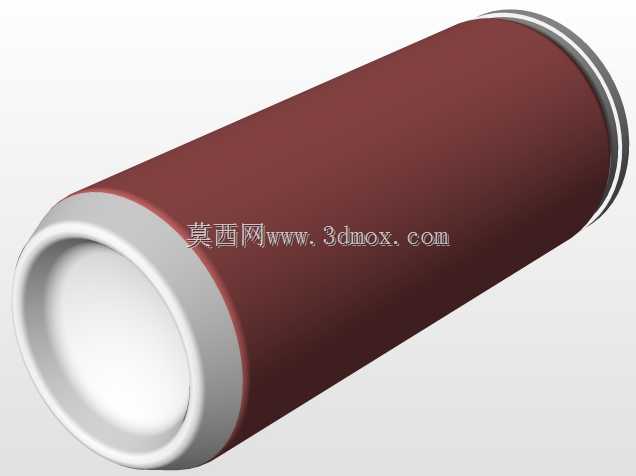

　　这套液压夹紧压合机构主要面向带外壳铝罐的压装加工场景，在小型金属包装件的压合工序中应用较多，常见于日化、食品类金属包装的生产线工位，用来完成铝罐罐身与端盖的压合锁紧，相比纯气动压装结构，液压驱动的出力稳定性更强，面对薄壁铝件的压装需求时，能更好控制压装力避免罐体变形。整套机构采用框架式安装基体，整体为L型布局的箱式焊接结构，安装时可直接通过基体底板的预留孔位固定在设备台面上，安装边界的长宽尺寸适配常规小型压装工位的台面预留空间，垂直方向的行程预留满足常规高度铝罐的压装行程需求，不需要额外加高安装座。结构上配置了两组独立的活塞执行单元，水平布置的小活塞负责夹紧定位工序，垂直布置的大活塞负责压合工序，两个动作按逻辑顺序执行：

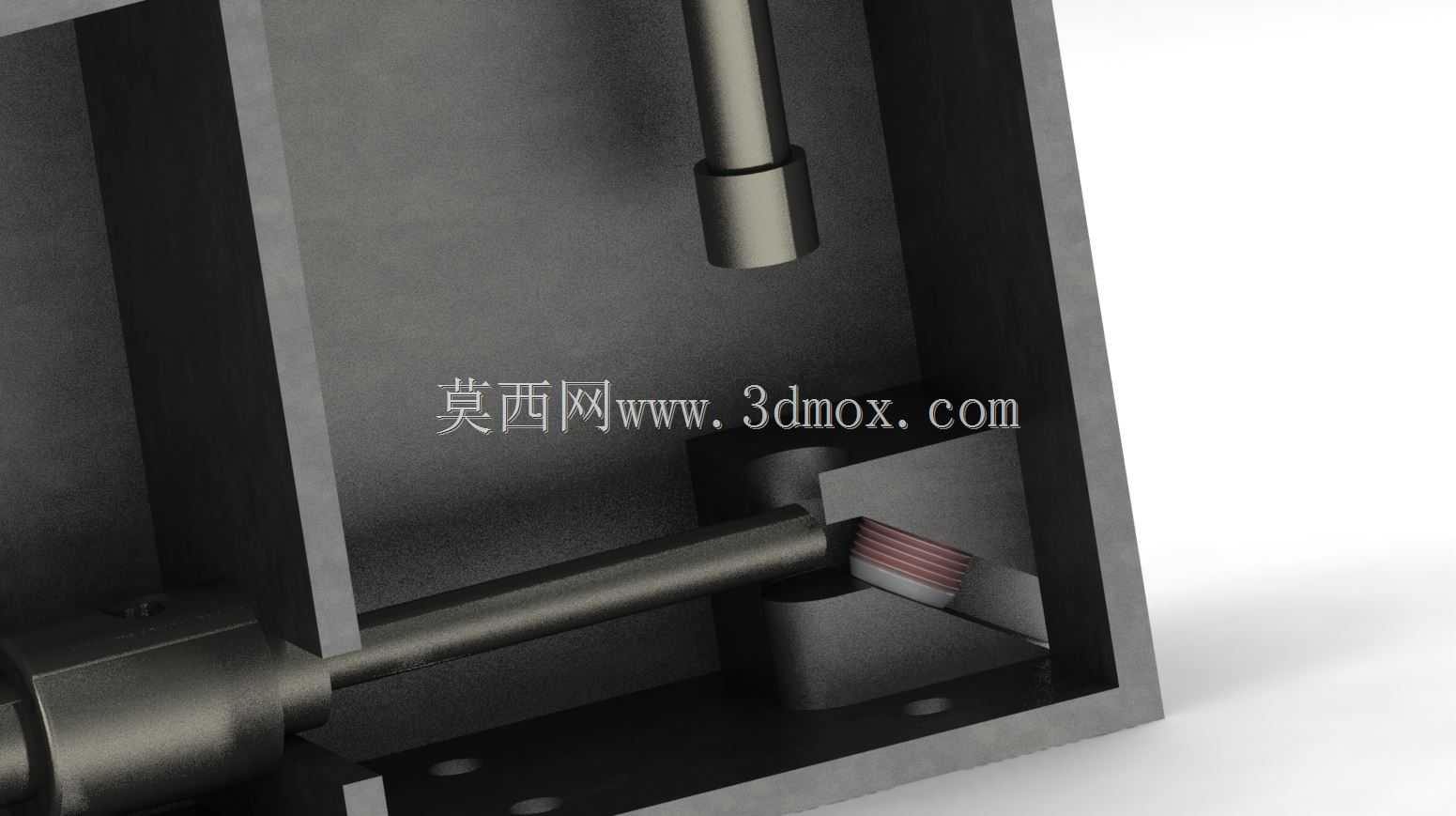

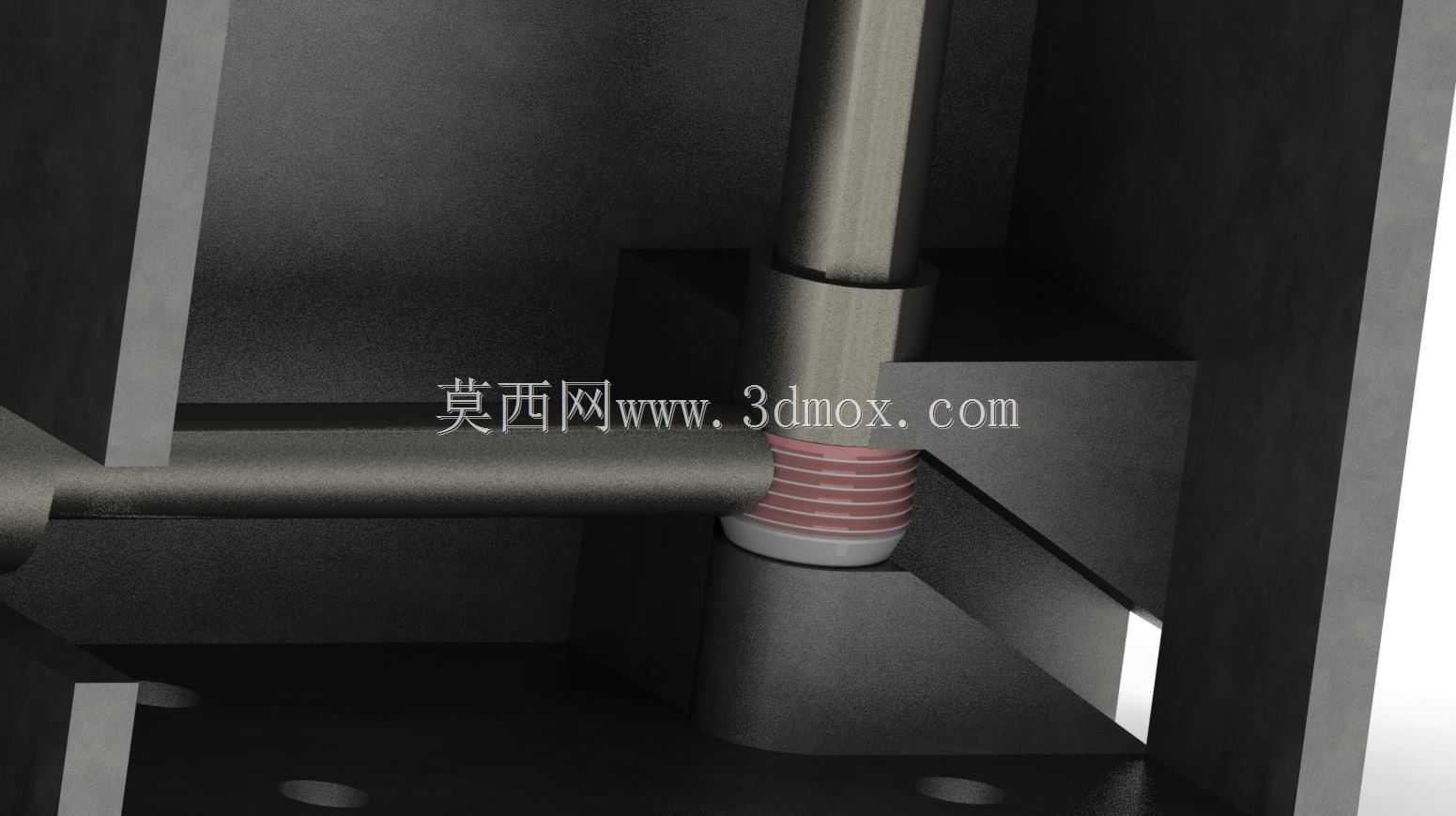

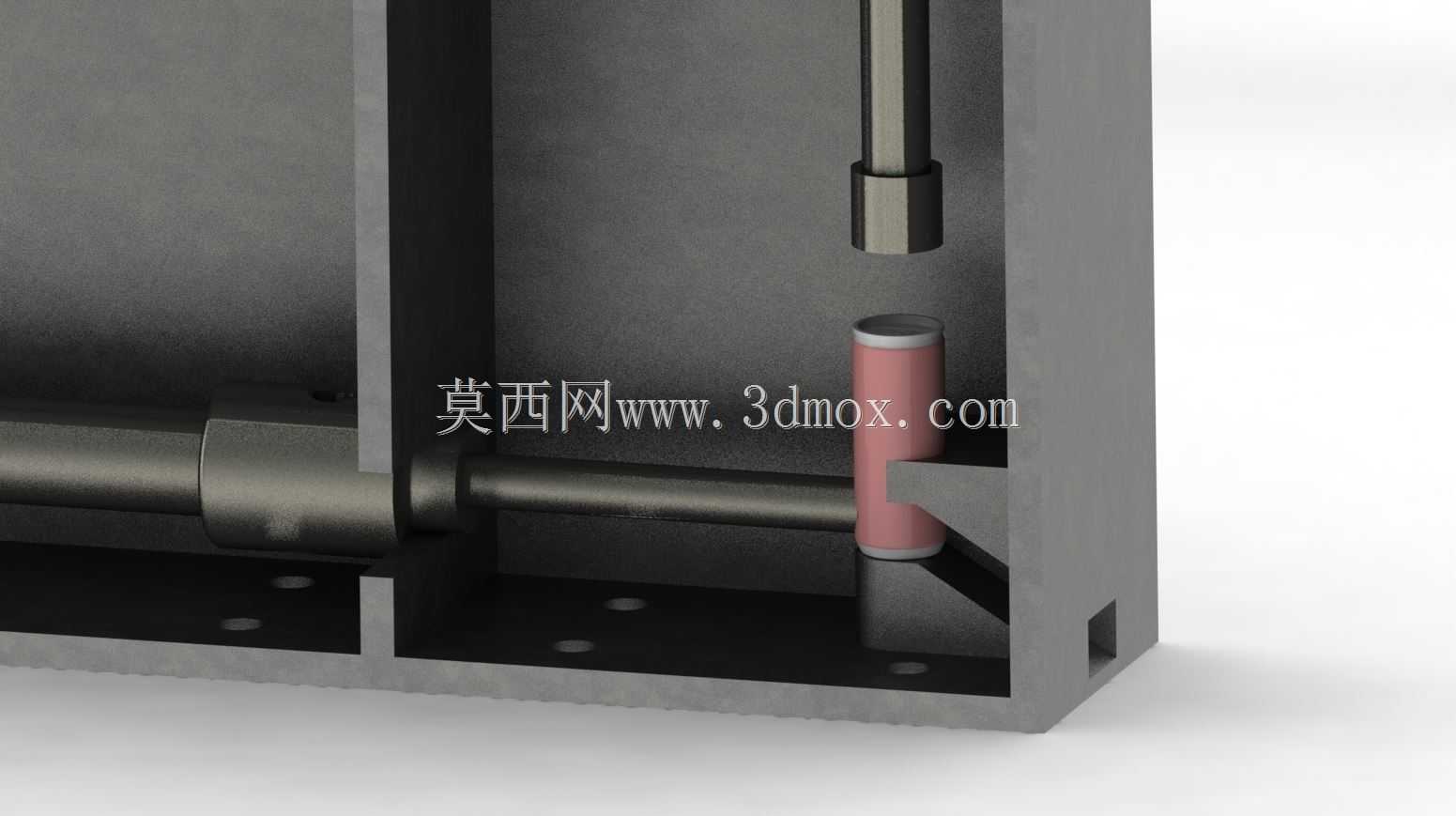

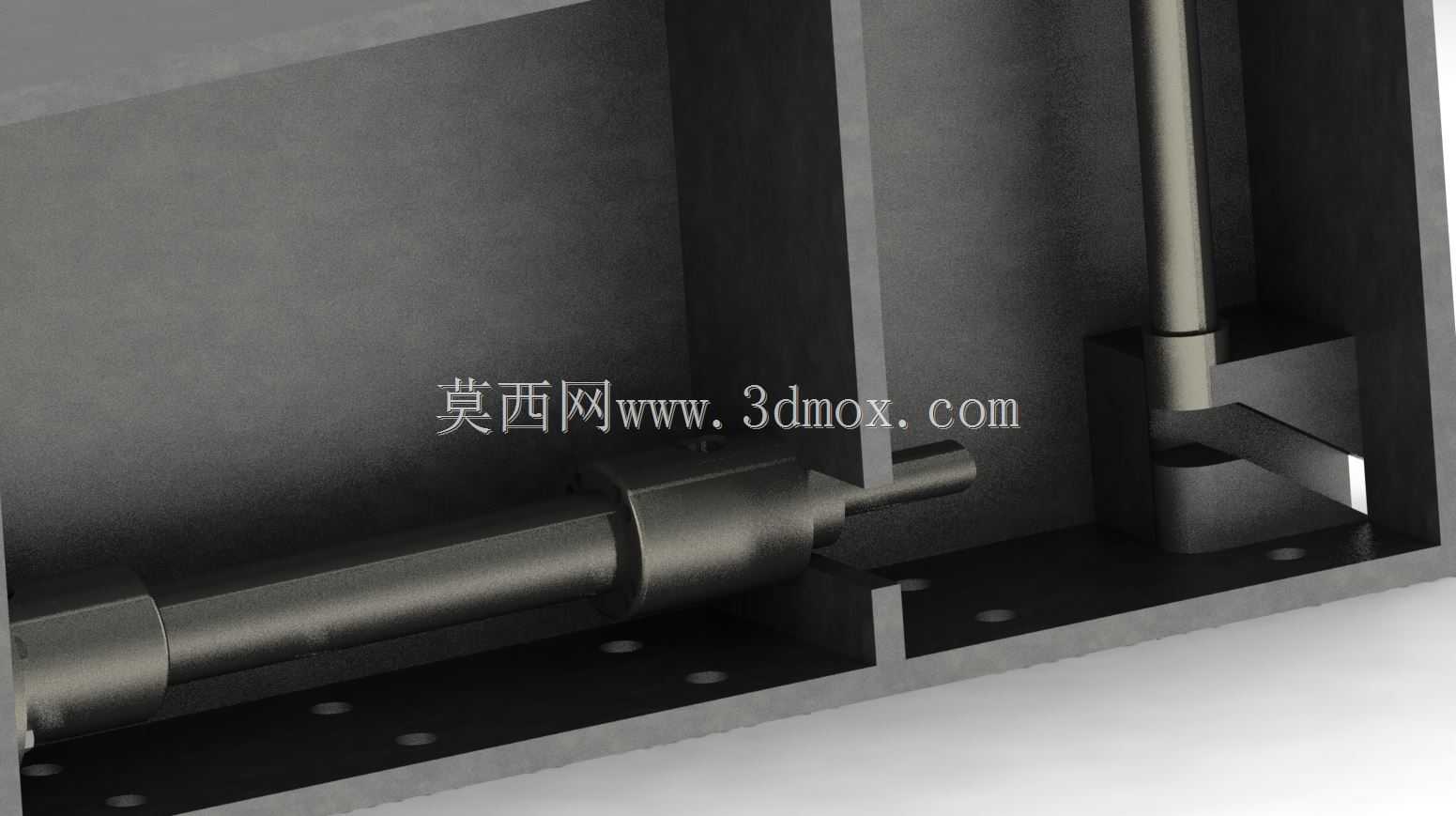

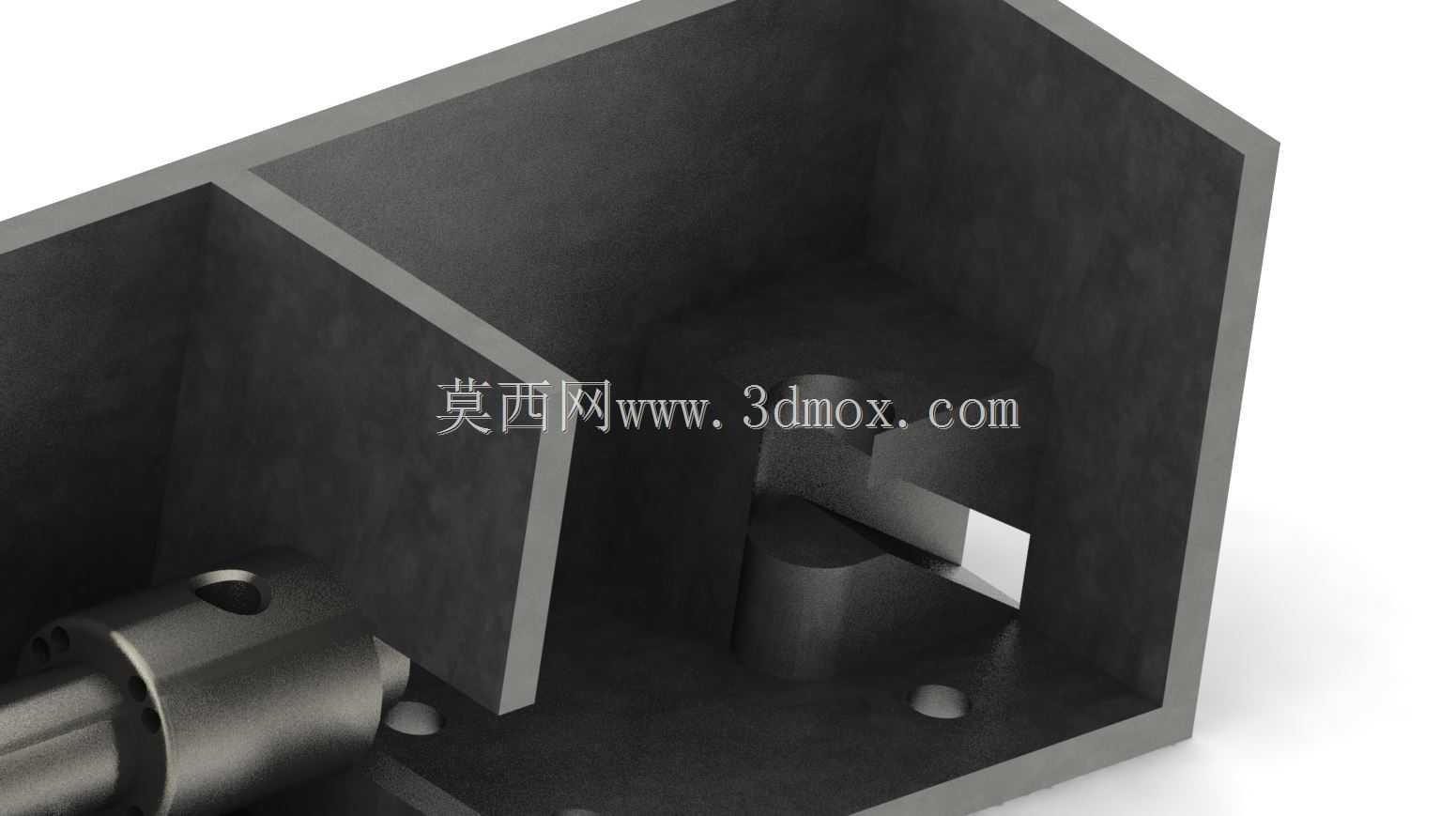

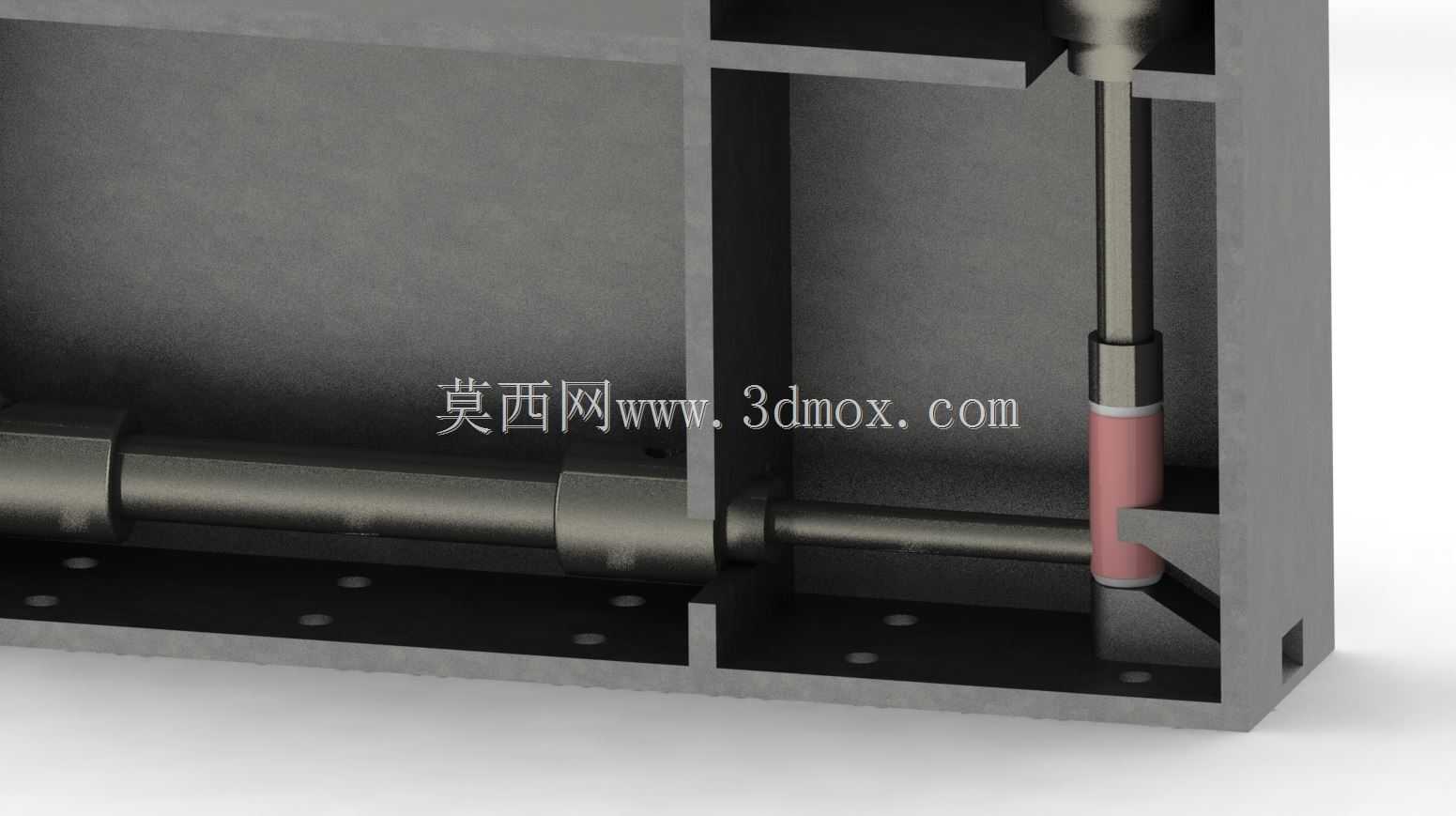

　　水平活塞先伸出将待压合的铝罐夹紧定位，待罐体位置固定后垂直活塞下行完成压合作业，压合到位后垂直活塞先回程，水平活塞再松开完成卸料，动作逻辑互锁避免出现压偏、罐体移位的问题。框架外壳内部预留了两个气缸的安装容纳空间，压罐位置专门设计了导向滑槽，能让罐体在夹紧、压合过程中沿槽体滑动定位，不需要额外增加导向辅件，减少了工位的配套零件数量。设计过程中参考了成熟气动液压元件的选型参数，活塞直径、行程参数均匹配常规铝罐压装的出力与行程需求，油路通道直接集成在框架基体内部，减少了外接管路的布置，整体结构更紧凑，后期维护时不需要拆解大量外接管路即可检查密封件状态。垂直压合活塞的端部设置了缓冲段，接触罐体端盖时不会产生刚性冲击，避免铝罐外壳出现压痕，

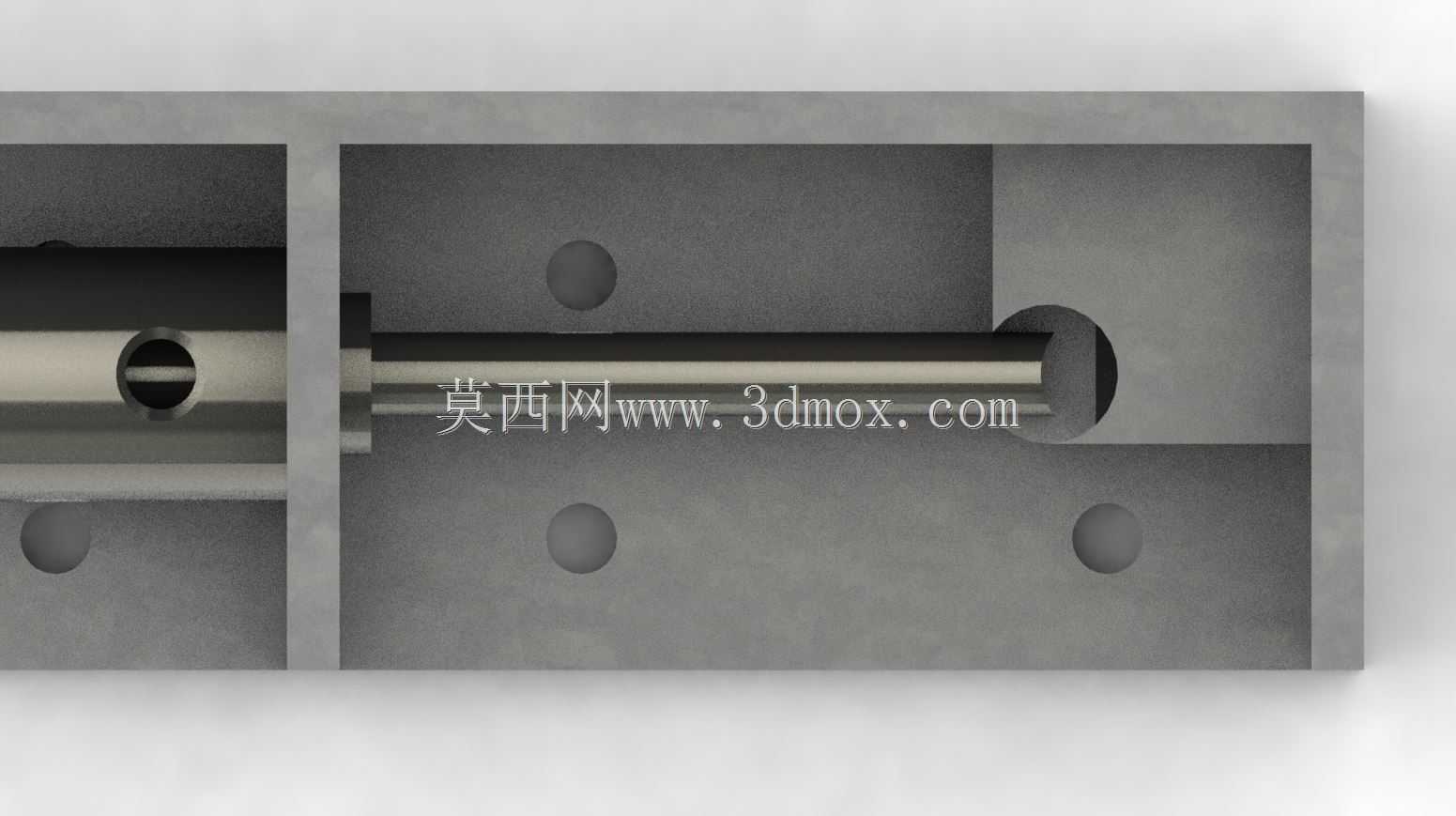

　　水平夹紧活塞的端部做了仿形接触面，和铝罐外壁的贴合度更好，夹紧时不会夹伤薄壁罐体。整套机构的动作逻辑可直接接入生产线的PLC控制回路，不需要额外增加独立的控制单元，适配现有自动化生产线的改造升级需求，对于小批量多规格的铝罐压装场景，只需更换水平活塞的夹紧端头即可适配不同直径的罐体，换型调整的耗时较短。
