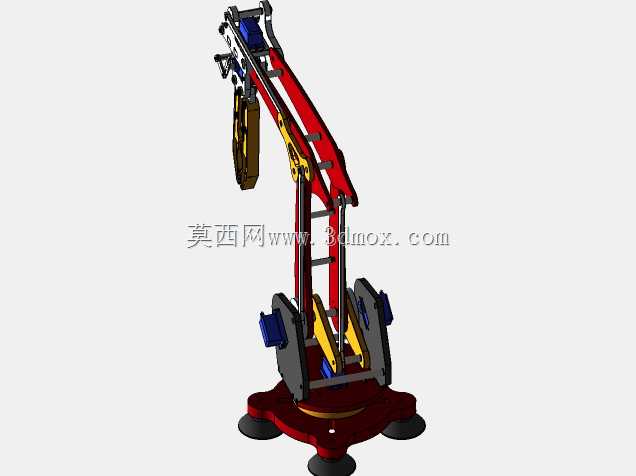

这款带夹持器的多关节机械臂,在中小负载自动化搬运、精密装配场景中适配性极强,常见于3C电子元器件分拣、小型五金件上下料、实验室样本转运这类对动作精度有要求的工位,末端夹持器可根据作业对象更换夹爪形式,适配不同外形、材质的工件抓取需求,避免单一夹爪的适配局限。从结构设计逻辑来看,整机采用多自由度串联关节布局,底座设置了三个带缓冲垫的支撑脚,安装时可直接固定在工作台面或专用机架上,支撑脚的接触面积经过核算,能抵消臂体全伸展状态下的倾覆力矩,无需额外浇筑安装基础,适配现有生产线的快速改造部署。臂体的主承力结构采用箱型截面设计,在保证整体刚性的前提下控制了自重,关节处的连杆传动结构做了运动干涉校核,全行程动作中各部件不会发生剐蹭,
臂体伸展覆盖范围可满足半径1.2米内的作业需求,底座回转角度可覆盖360度全周,配合大臂俯仰、小臂屈伸、腕部旋转的多关节联动,能到达作业范围内绝大多数空间点位,不存在明显的动作死区。末端夹持器采用平行夹指结构,夹指内侧预留了防滑衬垫安装槽,抓取脆性工件或表面光洁度要求高的零件时,可更换聚氨酯、橡胶材质的衬垫,避免夹伤工件表面,夹持力可通过关节处的传动参数调整,适配从几十克到数公斤的不同负载工件。设计过程中对各关节的走线做了内置处理,动力线缆、信号线缆全部从臂体内部空腔穿过,外部无裸露走线,避免作业过程中线缆被工件剐蹭、拉扯造成的设备故障,同时也减少了积尘,适配车间多尘的作业环境。关节铰接处的轴承安装位预留了润滑脂注油通道,
日常维护时无需拆解臂体即可完成润滑保养,降低后期运维的工作量。底座内部预留了驱动元件、控制模块的安装空间,可根据实际需求集成伺服驱动、气动控制元件,无需额外外置控制箱,进一步压缩设备整体占用空间。在教学实训场景中,这款机械臂的结构拆分逻辑清晰,各部件的连接关系直观,可作为机械原理、机构设计课程的实操演示载体,帮助学习者理解多关节串联机构的运动学原理、传动路径设计思路,也可作为二次开发的基础平台,在原有结构基础上加装视觉传感器、力反馈模块,拓展更复杂的智能作业功能。
