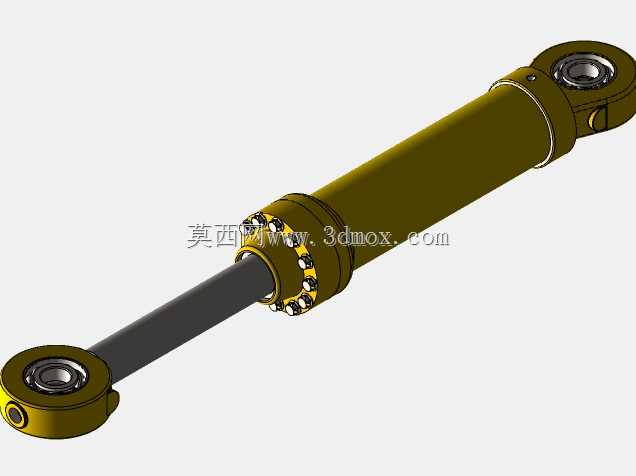

铰接式双耳环工程液压油缸三维结构

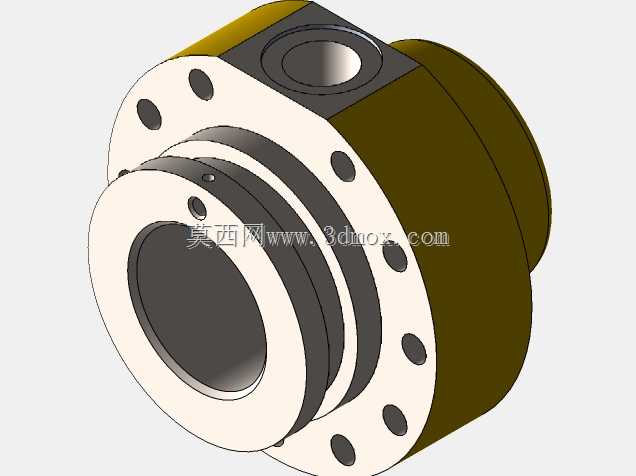

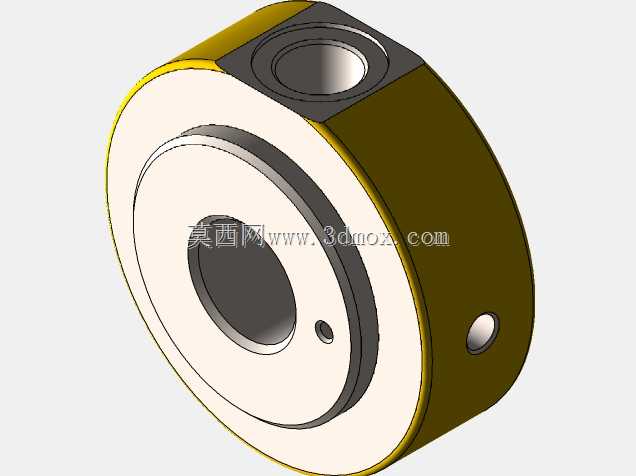

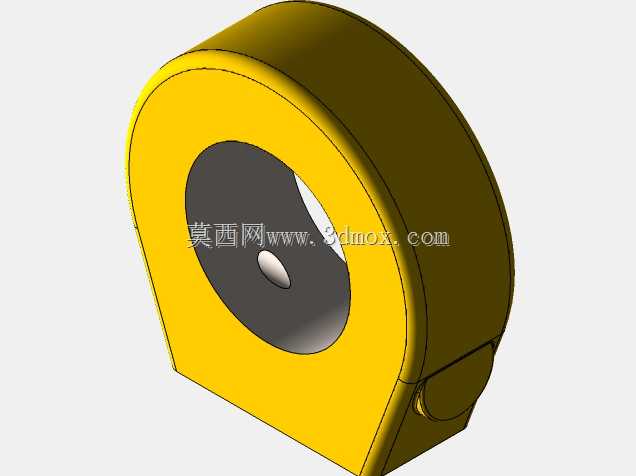

　　这款双耳环铰接式液压油缸，是液压传动系统里将液压能转换为直线往复机械能的核心执行部件，在工程机械、重型装备、工业自动化生产线的液压回路中承担负载驱动、位置保持、动作缓冲的核心作用。从结构设计来看，两端采用带关节轴承的耳环安装形式，相比法兰式、脚架式安装结构，能够补偿安装面的角度偏差，适配存在小幅摆动的铰接安装工况，比如挖掘机斗杆驱动、装载机举升机构、自卸车货厢翻转、自动化线工件顶升工位这类存在铰接点相对转动的场景，能有效避免活塞杆受侧向偏载导致的密封件偏磨、杆体拉伤问题，大幅提升元件使用寿命。缸体与端盖采用螺栓组周向紧固的连接形式，相比卡键式、螺纹式端盖连接，能够承受更高的工作压力与瞬时冲击负载，适配中高压液压系统的使用需求，

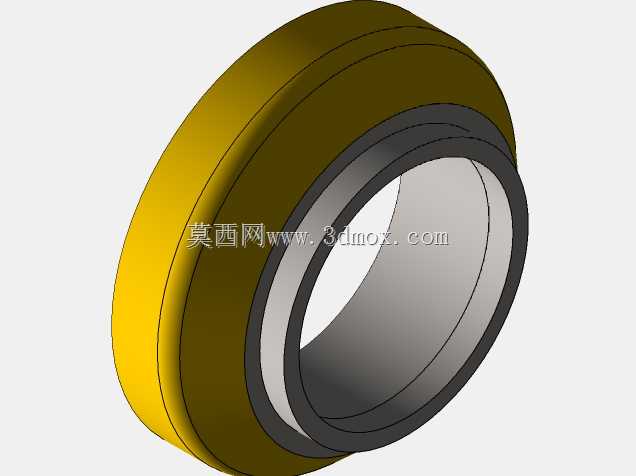

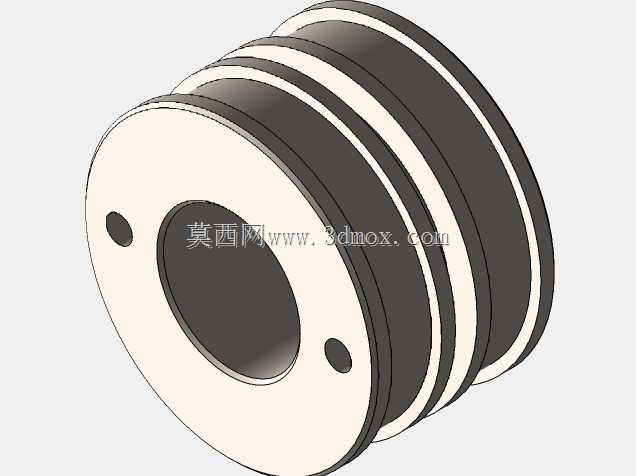

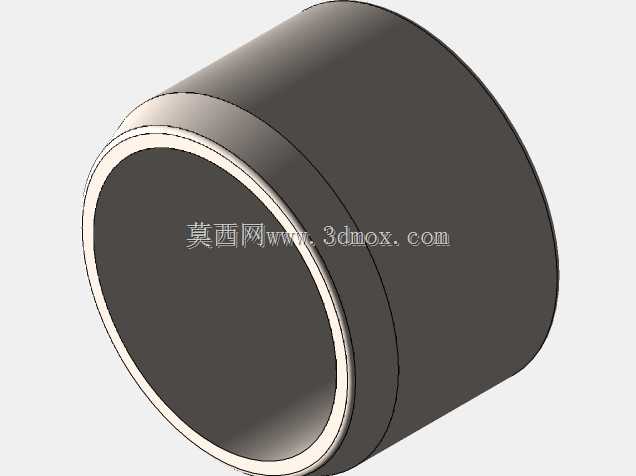

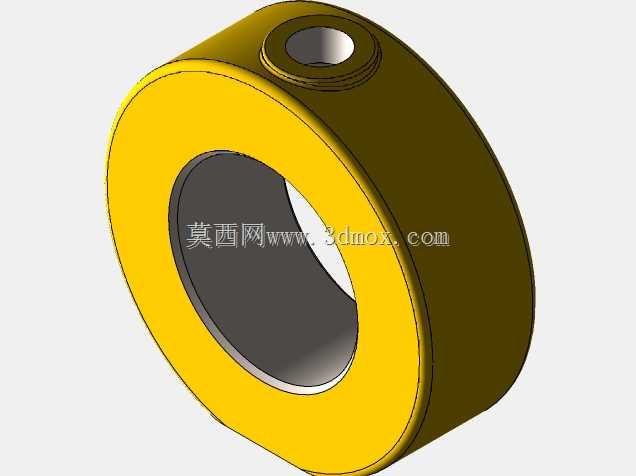

　　紧固螺栓沿端盖圆周均匀排布，保证缸筒与端盖结合面的密封压力均匀分布，避免高压工况下出现渗漏问题。活塞杆表面做了硬化处理，降低往复运动过程中的磨损速率，活塞位置设置了多组密封与导向支撑环，既保证缸筒两腔的压力隔离，也能为活塞杆提供足够的径向支撑，避免长行程工况下杆体出现挠曲变形。设计过程中优先考虑了安装边界的适配性，两端耳环的关节轴承内孔尺寸、耳环中心距的行程余量、缸体外径的安装避让空间都做了参数化预留，选型时可直接匹配对应铰点的安装尺寸，不需要额外做结构改制。进出油口设置在缸筒靠近两端端盖的位置，避免管路干涉活塞杆的伸缩动作，同时油口的连接尺寸符合通用液压管路的接头标准，可直接对接标准液压软管与硬管。缸体外部的结构做了圆角过渡处理，

　　避免应力集中导致的缸体开裂问题，在油缸全伸、全缩的极限位置，内部设置了缓冲结构，降低活塞撞击端盖产生的冲击与噪音，适配高频往复动作的工况需求。这类油缸在实际应用中，可根据负载大小匹配不同的系统工作压力，根据动作行程需求调整杆体伸出长度，相比气缸、电动推杆，具备输出力大、过载保护简单、动作响应快的特点，在重载驱动场景下具备不可替代的结构优势。建模过程中还原了所有装配细节，包括密封件的安装槽位、螺栓的紧固位置、关节轴承的配合间隙，可直接用于液压系统的装配干涉检查、运动仿真验证，也可作为非标液压油缸设计的参考原型，帮助设计人员快速完成油缸选型与安装布局校核，减少重复建模的工作量。
