双缸同步液压回路教学演示装置

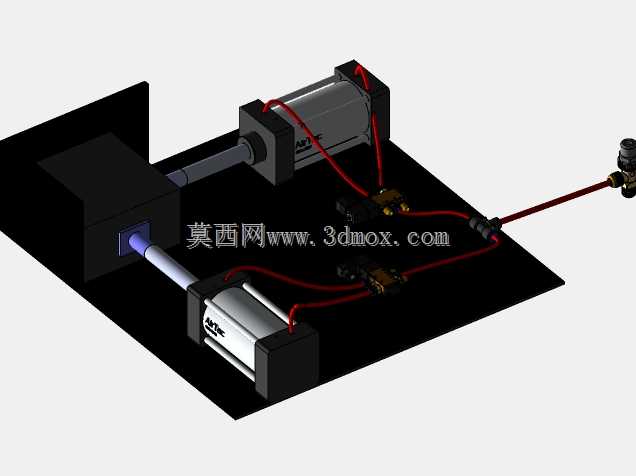

　　这套液压回路装置的设计初衷，是面向职业院校液压实训、小型非标设备液压站前期验证场景搭建的实体演示结构，整体采用底板集成式布局，所有液压元件均通过安装座固定在同一块硬质安装基板上，避免了分散布管带来的管路干涉、压力损失不均问题。从实际使用场景来看，该回路可完成双执行元件的同步动作演示，也可通过阀组调节实现单缸独立动作，既可以作为液压传动课程的具象教学载体，帮助学习者直观理解压力油走向、执行元件动作逻辑、阀件控制原理，也能为小型压装、工位进给类设备的液压系统设计提供布局参考。

　　设计过程中优先考虑了油路的最短路径原则，两个平行布置的液压缸采用对称式安装位，进出油口的管路长度差控制在5%以内，尽可能降低沿程压力损失带来的双缸动作不同步问题，管接头全部采用快插式硬管搭配耐高压软管的组合，硬管段负责固定走向、减少管路晃动，软管段吸收液压缸动作过程中的微小位移偏差，避免管路长期受交变应力出现渗漏。回路中集成的控制阀组紧贴液压缸安装位布置，缩短阀到执行元件的控制油路长度，提升动作响应速度，减少压力波动带来的动作迟滞。

　　安装边界方面，整体基板采用矩形布局，安装孔位沿基板四边等距布置，可直接固定在实训台架或者设备机架上，不需要额外制作转接安装板；两个液压缸的伸出端预留了标准工装连接接口，可根据实训或者测试需求加装压头、夹具等末端执行件，伸出行程范围内无其他元件遮挡，避免动作过程中出现机械碰撞。外接压力油的接口统一布置在基板侧端，和控制管路、执行元件管路完全分区，外接油路时不会干扰内部已布设的固定管路，日常维护时仅需要拆卸侧端盖板即可检查阀组密封状态，不需要拆解整体管路布局。

　　从功能特性来看，该回路可实现双缸同步顶出、同步退回、单缸点动三种基础动作模式，管路上预留了压力检测接口，可外接压力表实时监测不同支路的压力变化，方便调试过程中判断节流阀、溢流阀的开度是否匹配负载需求；液压缸的安装座采用可调式结构，可根据测试需求微调两个缸的平行间距，适配不同宽度的负载安装需求，不需要重新加工安装基板。
