起重吊装用带棘轮止挡带钩滑轮结构

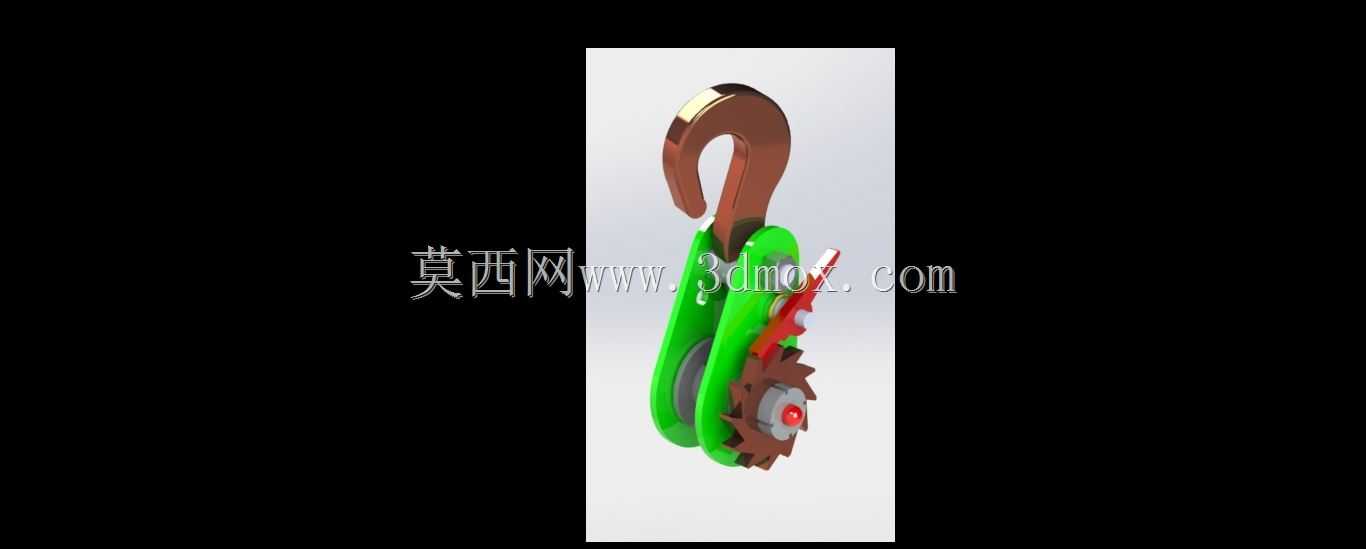

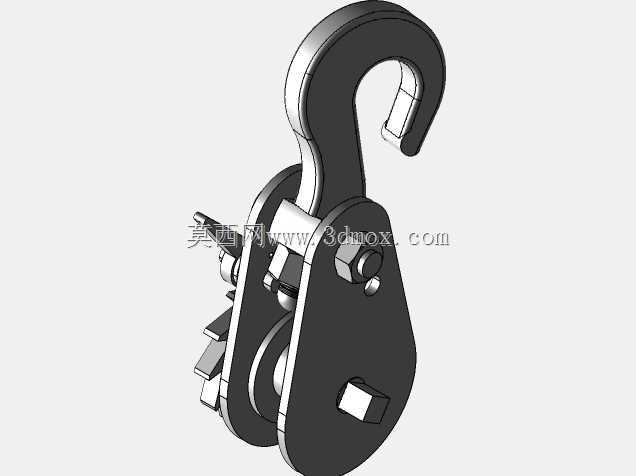

　　在车间重型工件转运、建筑施工现场物料垂直吊运、仓储重型货物装卸这类常规起重作业场景里，带钩滑轮是手动葫芦、小型起重吊具上的核心受力构件，直接承担载荷传递、换向省力的核心作用，同时要兼顾作业过程中的防坠安全要求。这款带钩滑轮在结构设计上，将吊钩与滑轮架做了一体化的铰接布局，吊钩部分采用宽钩口的锻造式轮廓，钩身做了圆弧过渡处理，避免应力集中在钩颈位置，钩尖处设置了弹簧压合的防脱舌片，能在挂接吊索后自动封闭钩口，防止作业过程中吊索滑脱引发安全事故。滑轮架采用双侧夹板式结构，两块绿色涂装的夹板通过销轴定位连接，既给中间的滑轮提供稳定的转动支撑，也能对滑轮绳槽形成侧向防护，避免钢丝绳从绳槽中脱出，夹板外侧预留的安装位，直接集成了棘轮止逆机构，

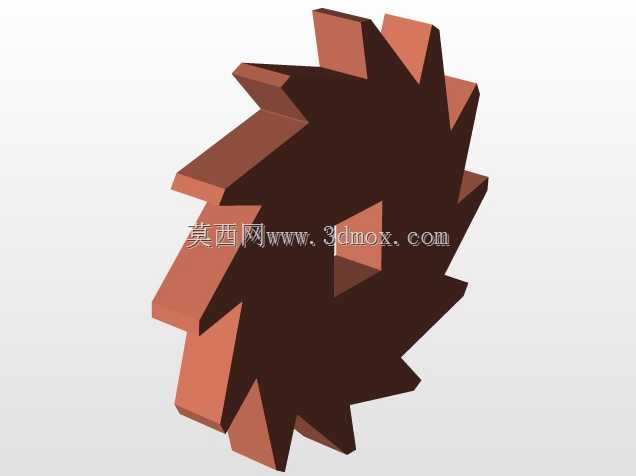

　　带齿的棘轮与滑轮同轴固定，配套的止动棘爪通过扭簧压紧在棘轮齿槽内，当滑轮起吊载荷上升时，棘轮可随滑轮正常转动，一旦出现载荷下坠的反向转动趋势，棘爪会立刻卡入棘轮齿槽锁死滑轮转动，避免载荷坠落，这套止挡结构不需要额外的电控或液压元件，纯机械触发的可靠性很高，适合无外接动力的手动起重场景。滑轮本身的绳槽采用圆弧深槽设计，槽底曲率匹配常规6-10mm直径的起重钢丝绳，槽壁做了抛光处理，减少钢丝绳滑动过程中的磨损，延长吊索使用寿命。从安装边界来看，吊钩顶端的铰接孔可直接与起重设备的上挂点连接，也可搭配卸扣扩展连接方式，滑轮架的整体宽度控制在常规手动葫芦的安装尺寸范围内，不需要对原有吊具的机架做额外改造就能直接替换安装，

　　整体结构的受力路径经过优化，载荷从吊钩传入后，通过两侧夹板均匀传递到滑轮销轴，再通过滑轮上的钢丝绳传递到载荷端，没有多余的受力拐点，能在额定载荷下长期稳定工作。在日常维护层面，夹板上预留了注油孔，可定期向滑轮轴承、棘爪铰接位加注润滑脂，减少转动部件的磨损，棘轮和棘爪的外露部分做了防锈涂层处理，能适应户外露天作业的潮湿、多尘环境，不会因为锈蚀导致止挡机构失效。
