两级传动齿轮变速装置结构设计

　　在中小功率传动场景中，这类两级齿轮变速结构常被用于需要匹配动力输出转速与负载扭矩的工况，比如小型输送线驱动端、实验台动力传输单元、轻型工装的动力进给模块，能在紧凑安装空间内完成转速转换，避免动力源直接对接负载带来的扭矩不足、转速过高问题。从结构设计逻辑来看，第一级采用正齿轮传动，主要考虑输入轴端的轴向力抵消需求，正齿轮啮合时无轴向分力，可降低输入侧轴承的选型难度与负载压力，输入轴直接对接动力输出端，轴伸端做了适配标准动力接口的结构设计，安装时可直接与常规动力输出轴配合，无需额外定制转接件。第二级采用螺旋斜面齿轮传动，这类齿形啮合重合度更高，传动过程更平稳，能有效降低高速级传动带来的振动与噪音，适合输出端需要稳定扭矩输出的场景，

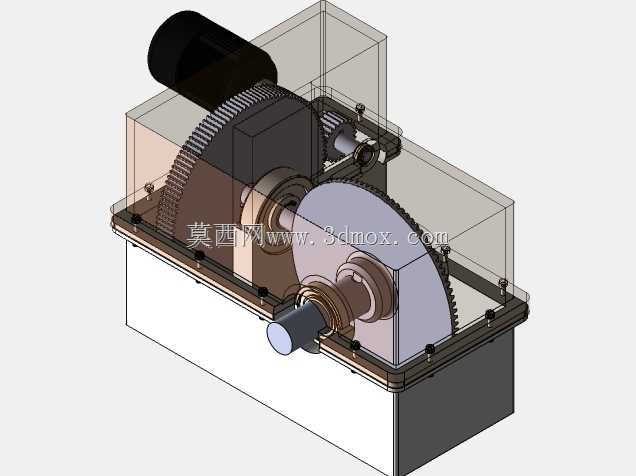

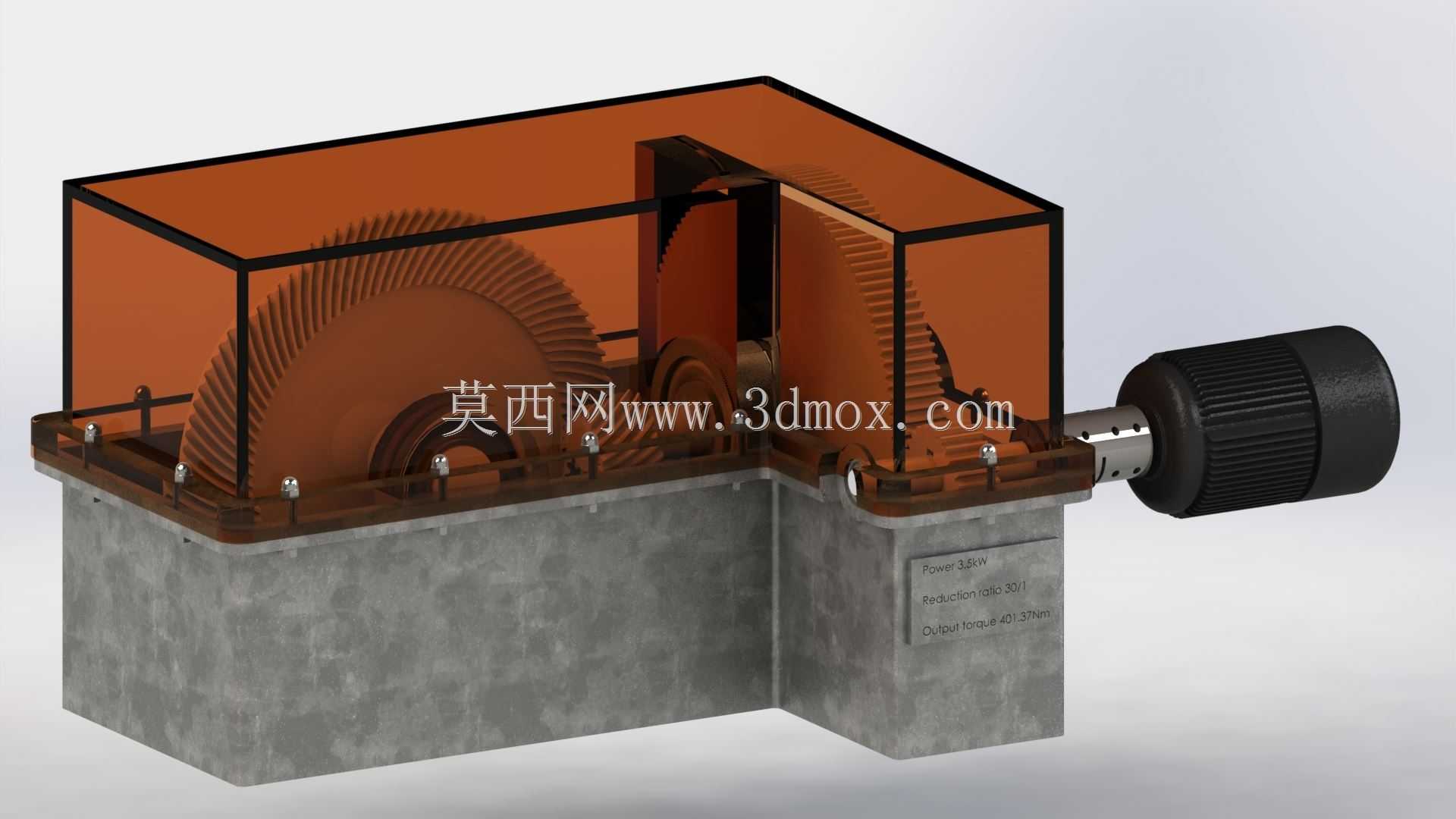

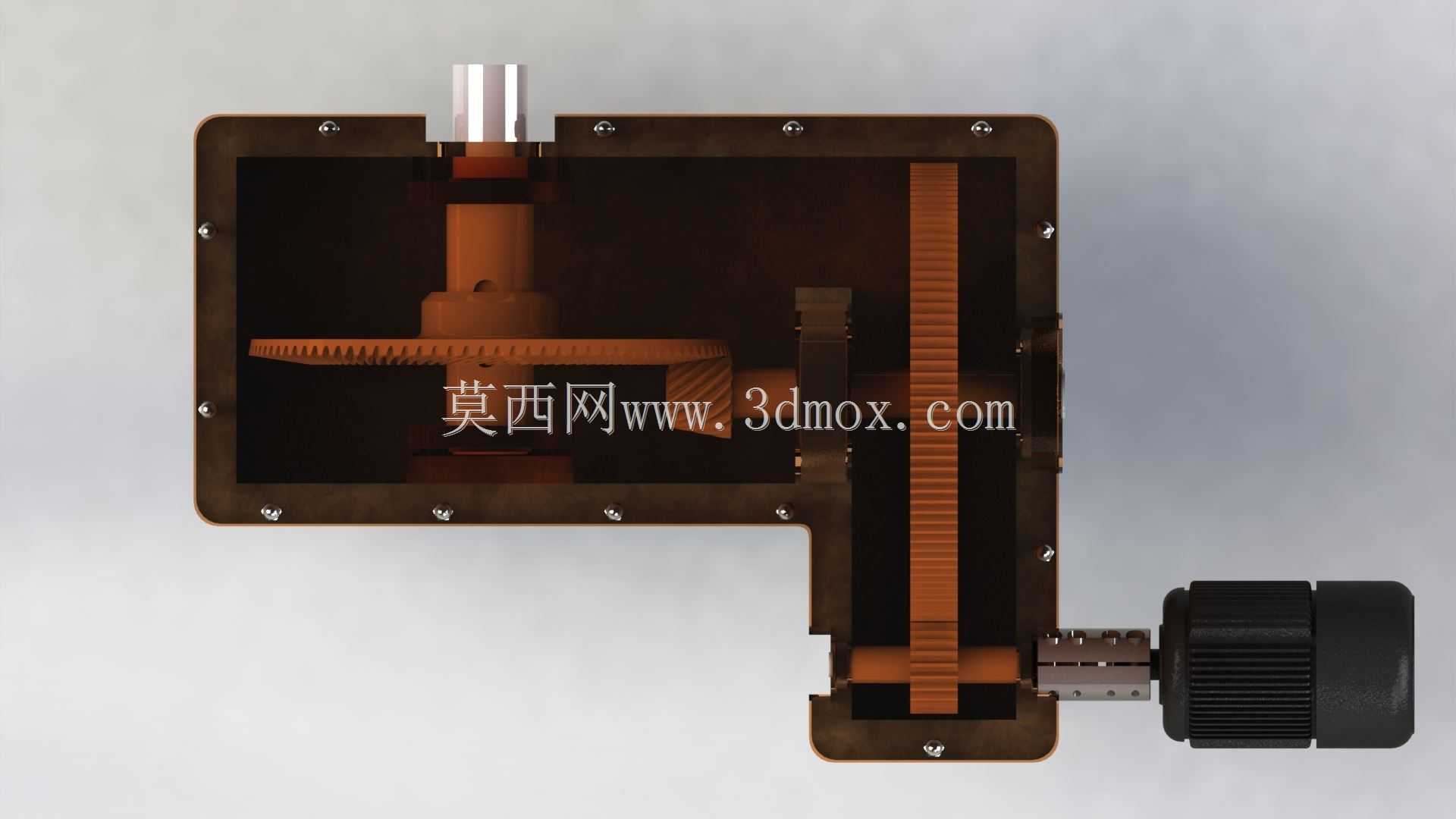

　　两级传动配合实现30比1的减速比，可将输入的高转速低扭矩动力转换为低转速高扭矩输出，输出端额定扭矩可覆盖多数轻型传动负载的需求。箱体采用分体式拼接结构，下半部分为承力基座，预留了安装固定的基准面与连接孔位，安装时可直接通过螺栓固定在设备安装基板上，上半部分做了半透明可视设计，既可以在调试阶段直观观察内部齿轮啮合状态，也能在日常运维时快速判断齿面磨损、润滑脂分布情况，无需完全拆解箱体即可完成初步故障排查。内部齿轮的支撑轴均采用两端定位的轴承布置，可抵消传动过程中的径向力，避免轴系出现挠曲变形导致的齿面偏磨问题，齿轮啮合间隙在设计时预留了合理公差范围，既保证传动精度，也能适配温度变化带来的零件热胀冷缩量，避免卡滞。

　　箱体的边角位置做了加强筋结构，在不增加整体壁厚的前提下提升箱体刚性，降低传动过程中的箱体共振，输出轴端做了密封结构设计，可防止内部润滑脂泄漏，同时阻挡外部粉尘进入啮合腔室，延长内部传动件的使用寿命。整体安装边界控制在小型传动单元的常规尺寸范围内，可直接替换同功率等级的常规减速单元，无需对原有设备的安装空间做额外改造，适配性较强。
