洗衣机进水用常闭式电磁阀结构设计

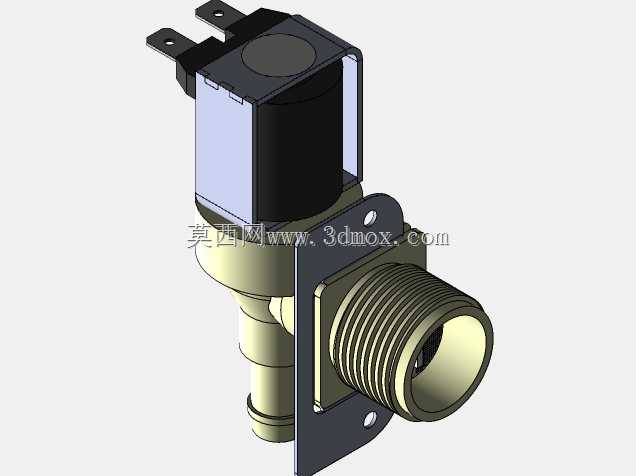

　　这款电磁阀主要面向家用及商用洗衣设备的进水控制场景，是洗衣设备水路系统里的核心执行部件，日常工作中负责接收电控系统的通断信号，完成进水通路的开启与关闭动作，替代传统手动水阀实现自动化进水控制，避免人工操作的繁琐与溢水风险。从实际使用场景来看，这类阀件常安装在洗衣机机身背部的进水接驳位置，一端通过外螺纹接口对接市政供水管路，另一端通过快插结构连接设备内部的进水盒管路，工作时承受常规市政供水的静压，动密封部位需要耐受长期的水压冲击与水流冲刷，因此结构设计上优先考虑了密封可靠性与动作响应速度。设计过程中，首先将电磁驱动模块与流体阀体模块做了分体式布局，上部的电磁线圈组件通过塑封外壳做了防水包覆，避免管路凝露或者溅水导致的线圈绝缘失效，

　　线圈侧预留的两个插片式接线端子可以直接对接设备内部的控制线束，不需要额外做接线转接，适配批量装配的生产需求。下部的流体通路部分采用直角转向的流道设计，进水端为标准外螺纹结构，出水端为阶梯式快插接口，中间的阀腔内置复位弹簧与密封膜片，线圈通电时产生的电磁力克服弹簧压力提起膜片，流道导通实现进水，线圈断电时弹簧推动膜片复位封堵阀口，切断水流，这种常闭结构可以在设备断电时自动切断水路，避免意外漏水。安装固定方面，阀体与线圈组件之间集成了冲压成型的金属安装支架，支架上预留两个对称的安装孔，安装时可以通过螺丝直接将阀件固定在设备的钣金安装位上，不需要额外设计固定夹具，安装孔的间距与螺纹规格适配主流洗衣设备的安装预留位，替换通用性较强。

　　流道设计时充分考虑了进水时的流阻问题，阀口通径做了优化，在保证密封压力的前提下尽可能降低水流阻力，保证进水流量满足洗衣程序的进水时长要求，同时膜片的密封面做了弧度适配，避免长期启闭过程中出现密封面偏磨导致的漏水问题。线圈部分的塑封外壳与金属阀体之间设置了密封胶圈，阻断水汽沿装配缝隙进入线圈区域的路径，提升潮湿使用环境下的部件使用寿命，阀体的金属部位做了防锈镀层处理，可耐受长期潮湿环境下的腐蚀，不会因为锈蚀导致动作卡滞或者接口漏水。
