法兰连接手轮式三通安全截断阀结构

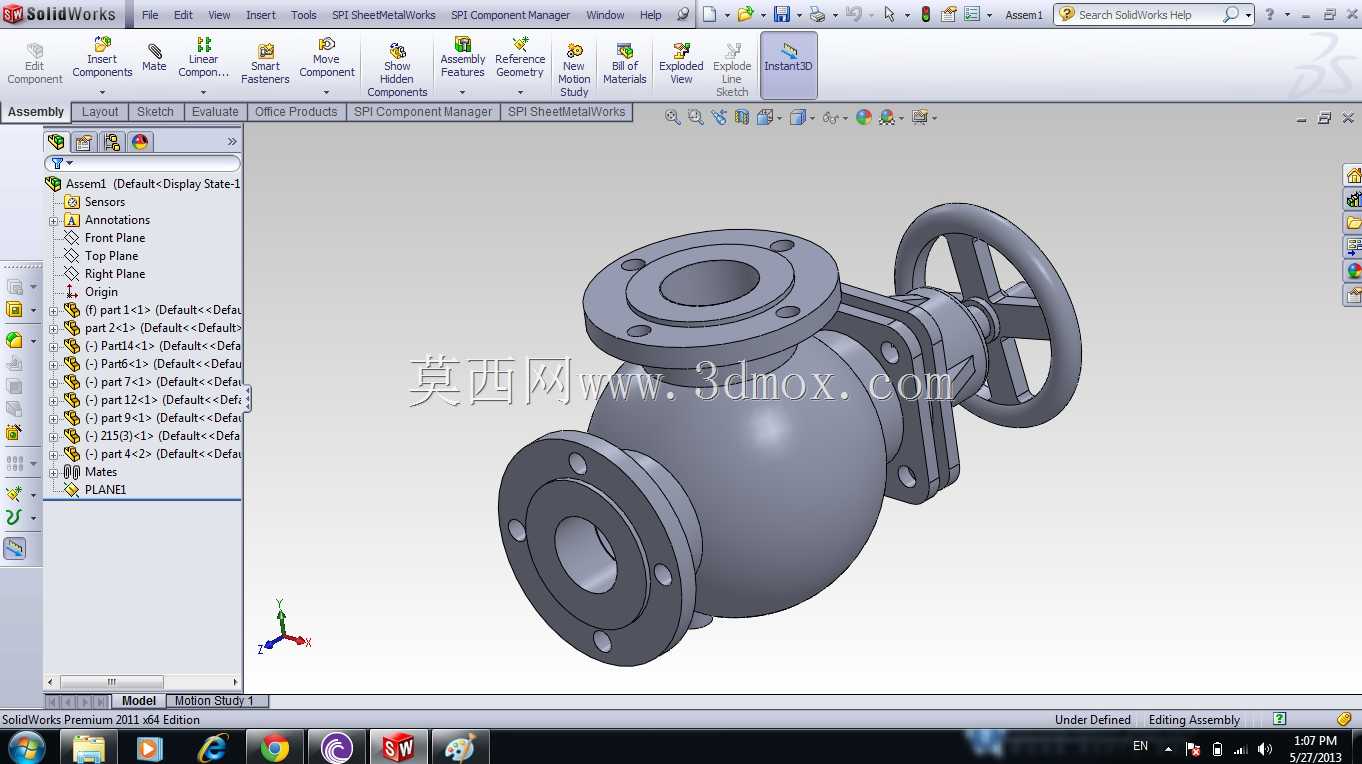

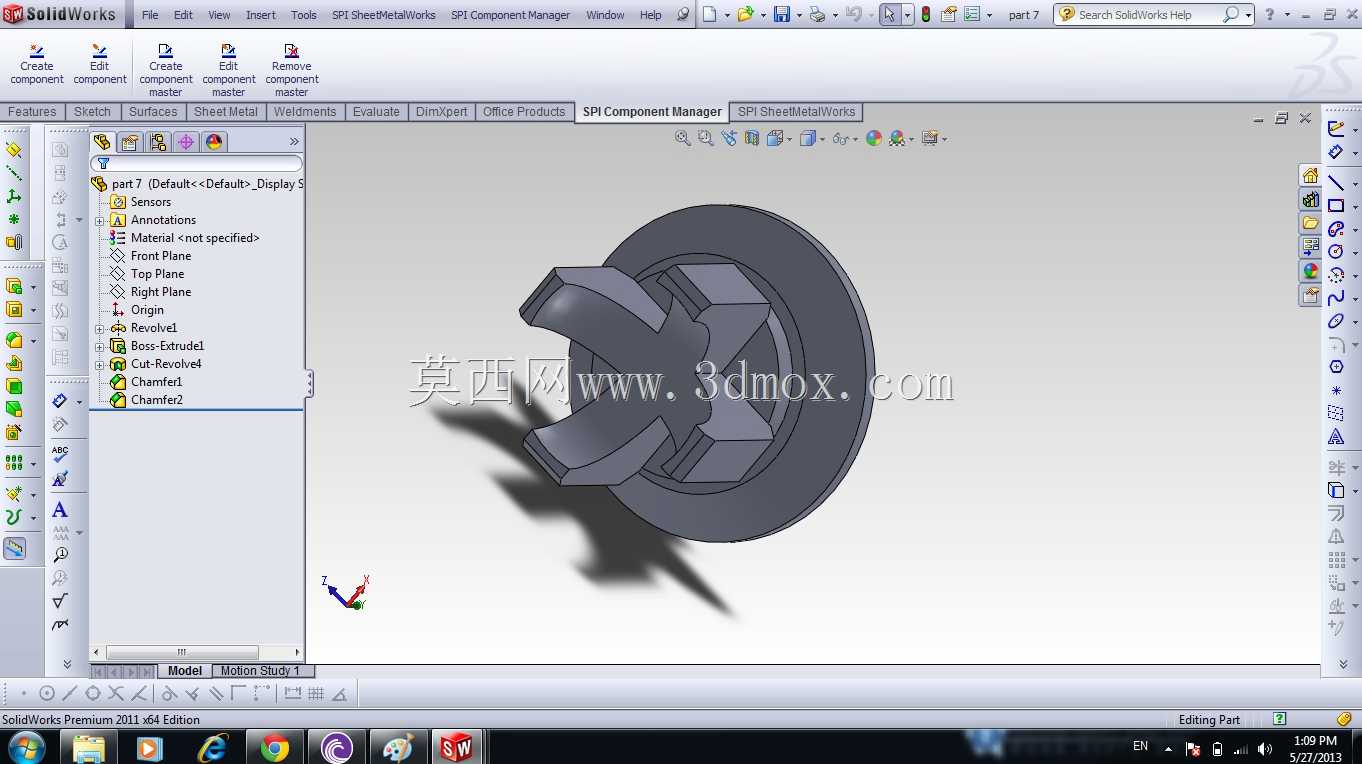

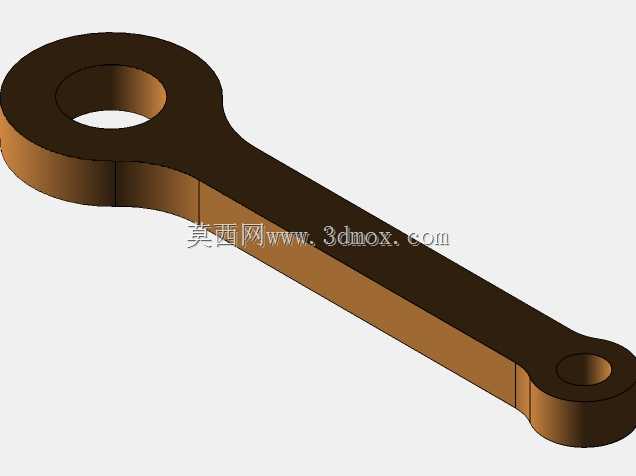

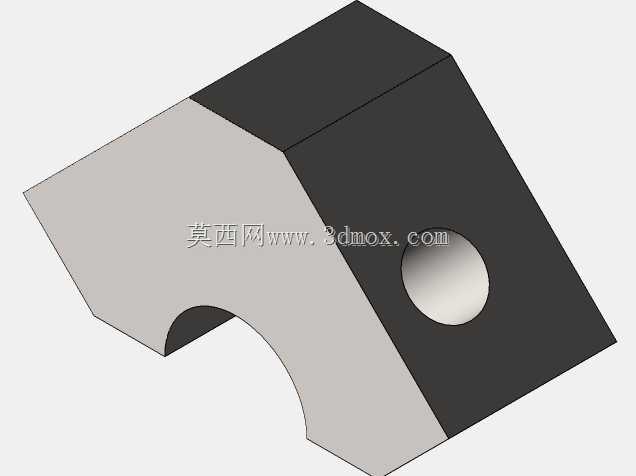

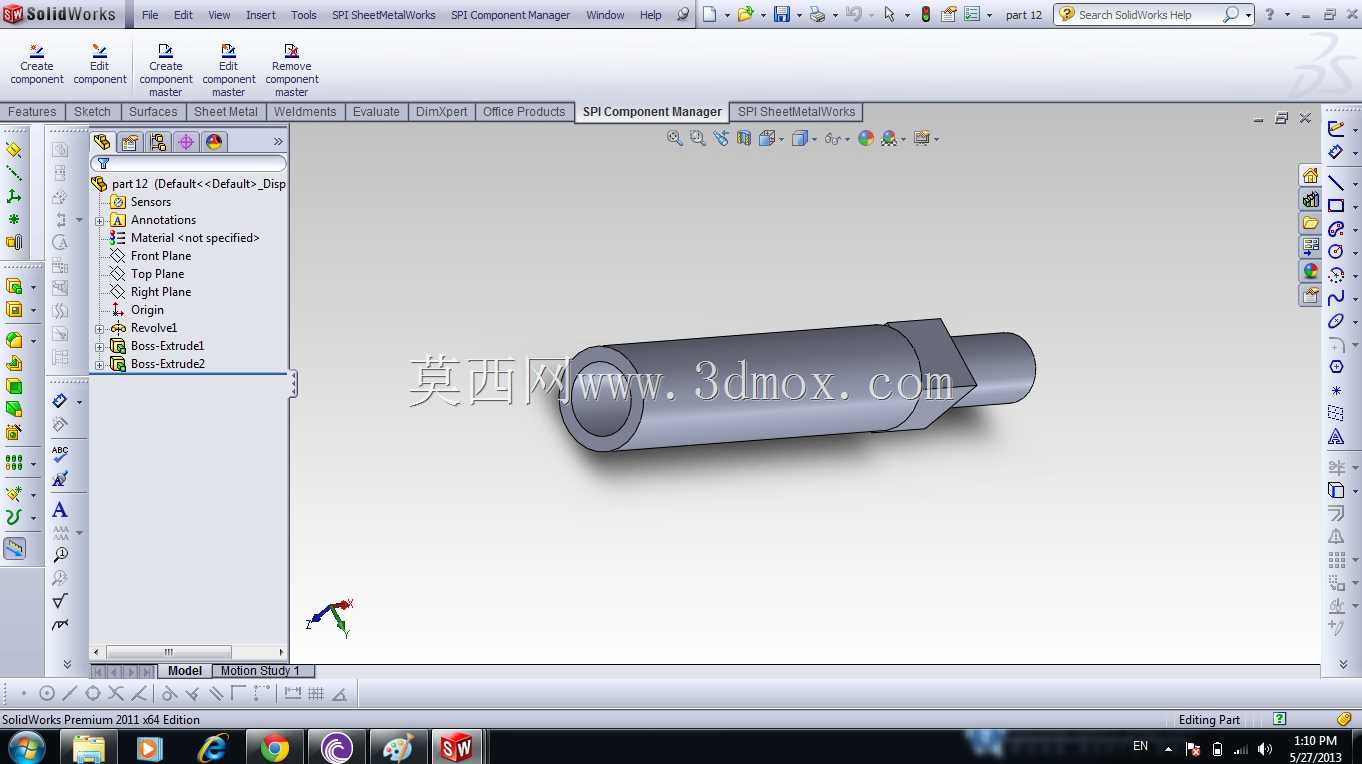

　　这款三通式安全截断结构，主要面向多支路流体输送管路的超压防护与流向切换场景，常见于化工介质输送、市政供水管网、中小型锅炉配套管路以及工业循环水系统中，可在管路压力超过设定阈值时快速截断或泄放支路介质，避免管路超压引发的密封失效、管路爆裂等风险，同时可通过手轮操作实现三个连通口之间的流向切换，减少管路中单独设置切换阀的安装空间占用。从结构设计来看，整体采用球形阀体作为主流道腔体，三个法兰接口分别沿水平轴向、垂直轴向以及侧方支路布置，法兰端面均预留标准螺栓孔位，可直接与同公称通径的管路法兰配对安装，安装时需注意手轮操作侧预留不小于150mm的操作空间，避免周边构件遮挡手轮转动行程。手轮驱动的阀杆结构采用梯形螺纹传动，

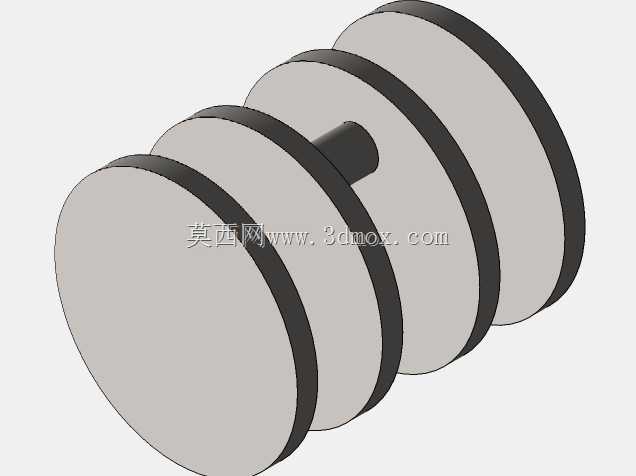

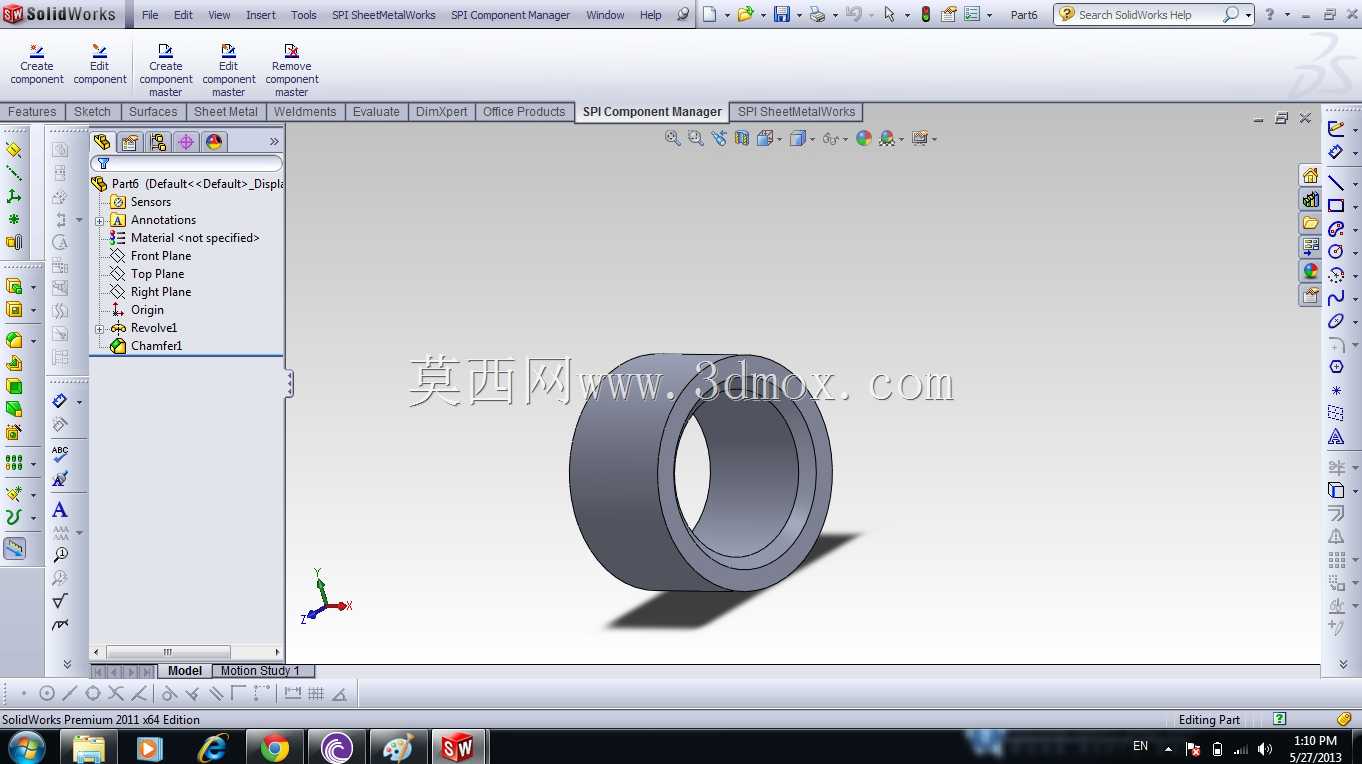

　　可实现阀瓣的平稳升降，密封面采用锥面配合结构，关闭状态下可实现零泄漏截断，阀杆与阀体之间设置填料密封腔，可通过压盖螺栓调节填料压紧力，补偿长期使用产生的密封磨损。设计过程中优先考虑了阀体的流道平顺性，球形腔体内部无明显直角转折，可减少介质流动过程中的阻力损失，降低介质内杂质在阀腔内部的淤积概率；三个法兰接口的同轴度、端面垂直度均按照管路法兰安装公差要求设计，可避免安装后出现管路附加应力，影响密封性能。整体结构的安装边界以阀体中心为基准，三个法兰端面的伸出长度、手轮的最大回转半径均做了统一尺寸约束，可直接适配常规公称通径管路的安装间距要求，无需额外调整管路布局。阀瓣的行程设计兼顾了截断与泄放的双重需求，当管路压力正常时，

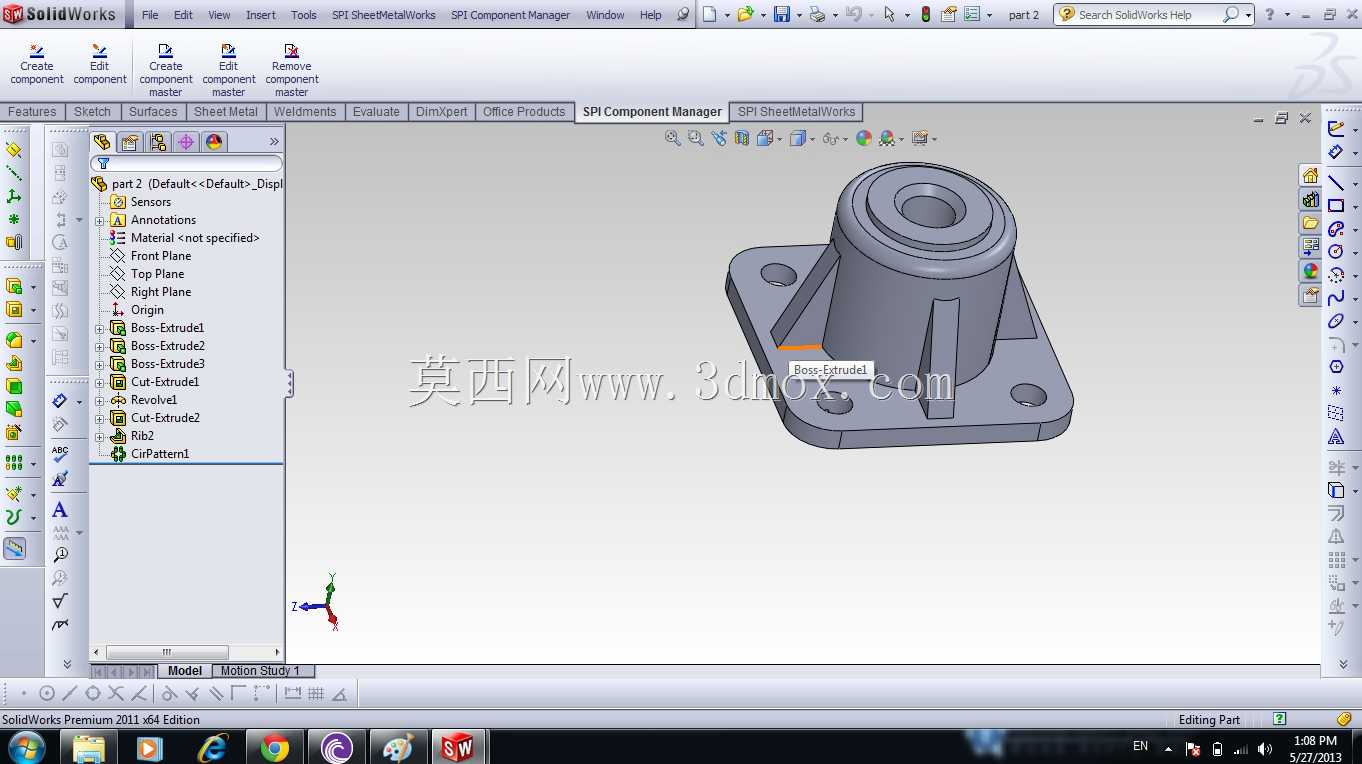

　　阀瓣处于常开位置，介质可在三个接口之间顺畅流通；当压力超过安全设定值时，可通过手轮操作快速关闭对应支路，也可适配加装弹簧自动泄压组件，实现超压自动泄放，适配不同工况的使用需求。阀体外部的加强筋结构布置在阀杆安装座与阀体的连接位置，可承受阀杆操作时产生的附加力矩，避免长期操作后出现阀座变形、阀杆卡滞的问题。
