小型龙门式三轴数控木刻加工设备

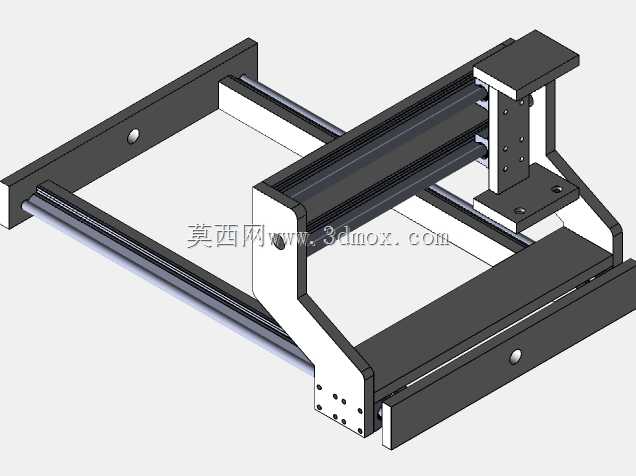

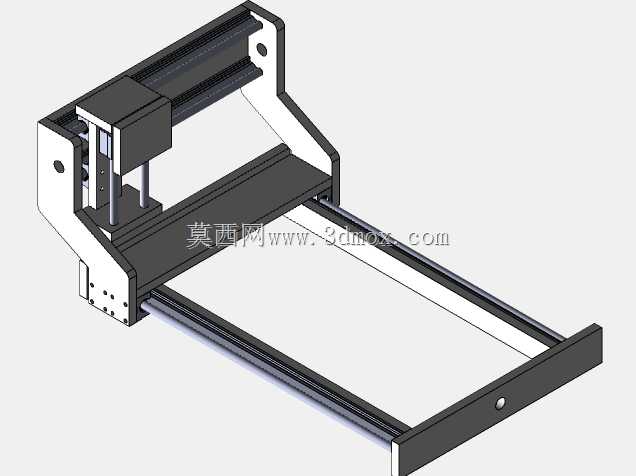

　　这款三轴数控加工设备主要面向小型木工雕刻、软质板材刻绘加工场景，可适配桌面级加工工坊、文创产品打样、个性化木艺定制等生产环节，能够替代传统手工木刻作业，完成平面图案铣削、浅槽雕刻、轮廓切割等加工工序，加工成品的纹路深度一致性、轮廓精度远高于手工操作，适合小批量多品类的木艺制品生产需求。设备采用步进电机作为驱动核心，三个运动轴分别对应X轴横梁横向移动、Y轴工作台纵向进给、Z轴加工头上下走刀，三轴联动的传动结构可实现平面内任意轨迹的走刀作业，加工过程中各轴的进给速度可根据加工材质硬度灵活调整，避免因进给量过大导致的断刀、板材崩边问题。从结构设计来看，设备采用侧挂式龙门机架布局，两侧立式支撑座承担横梁的承重与导向功能，

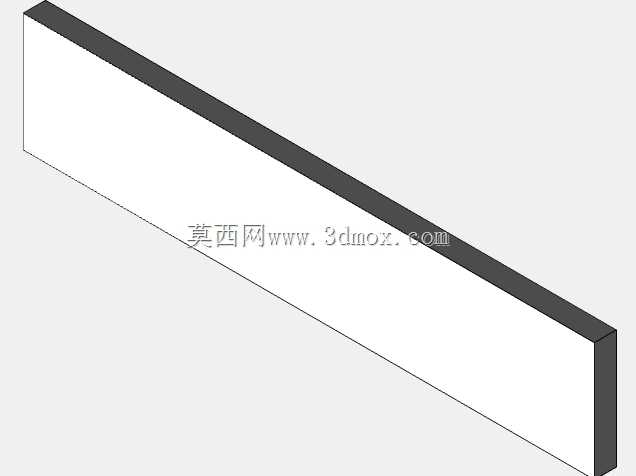

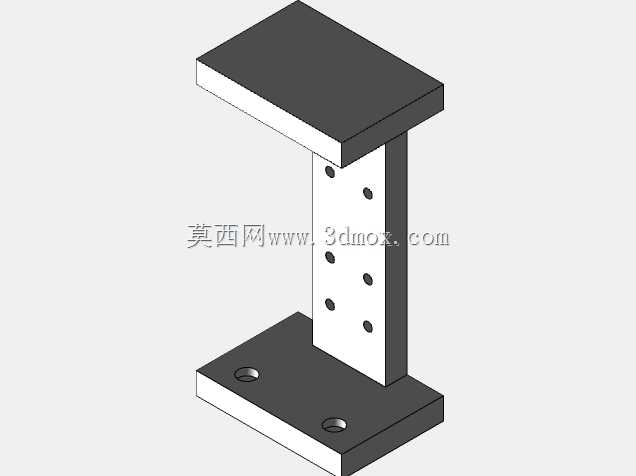

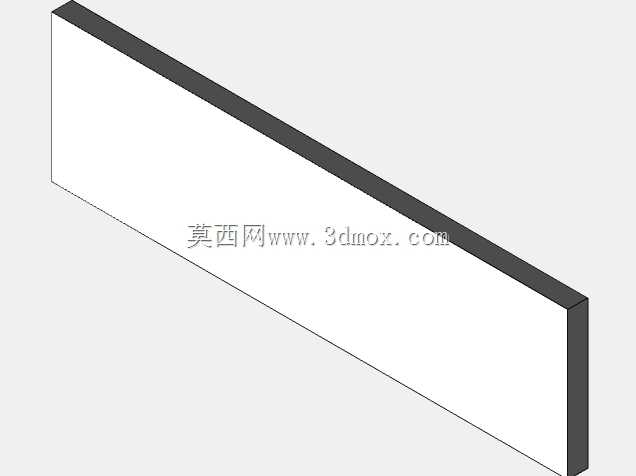

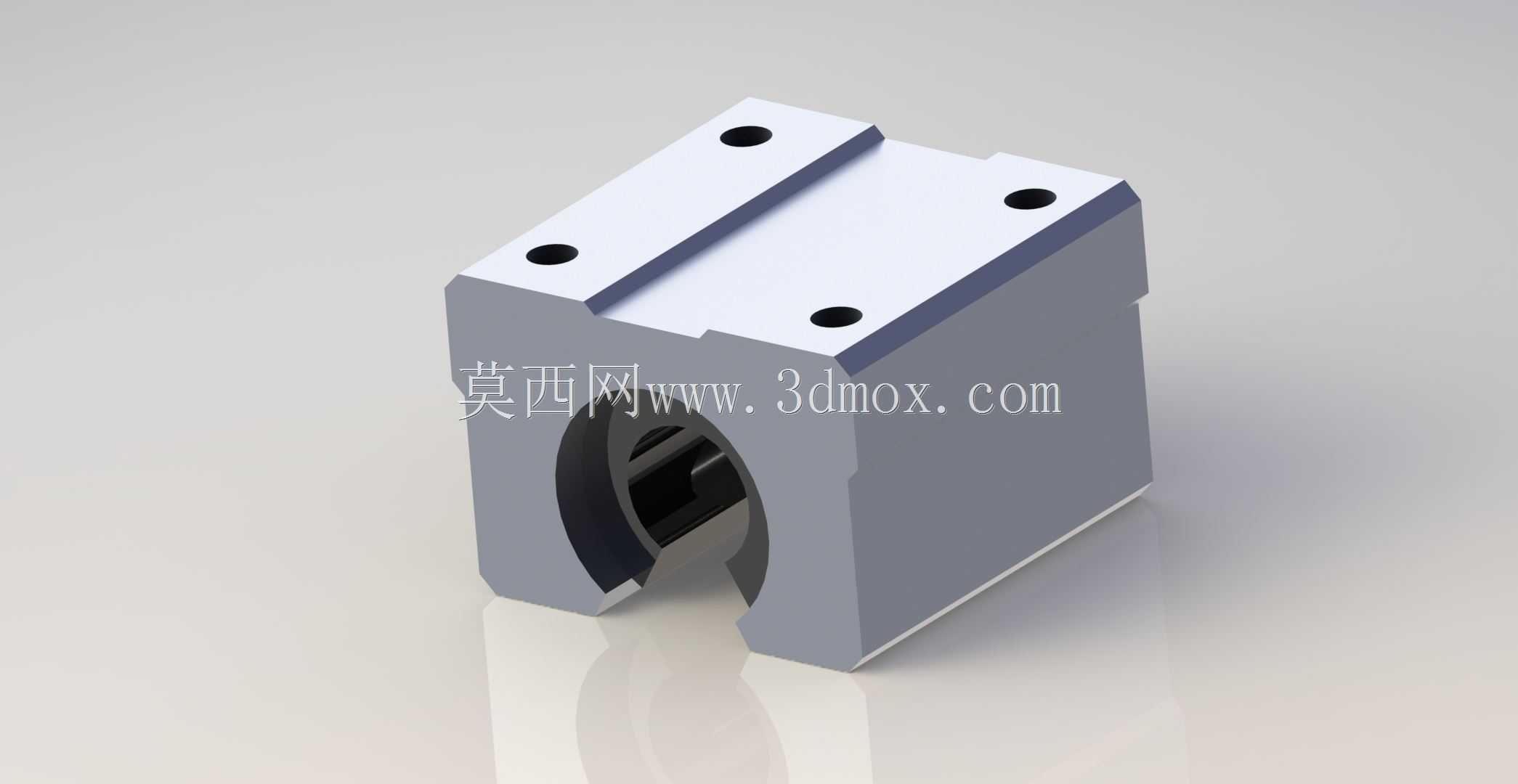

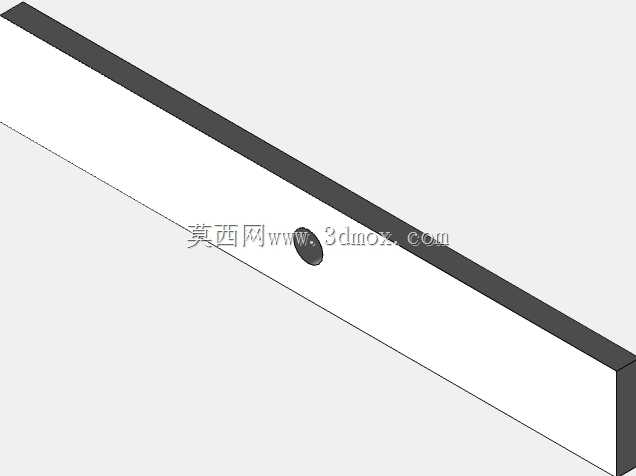

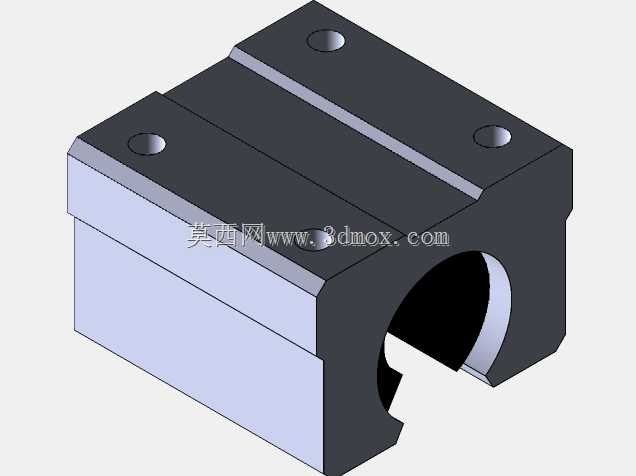

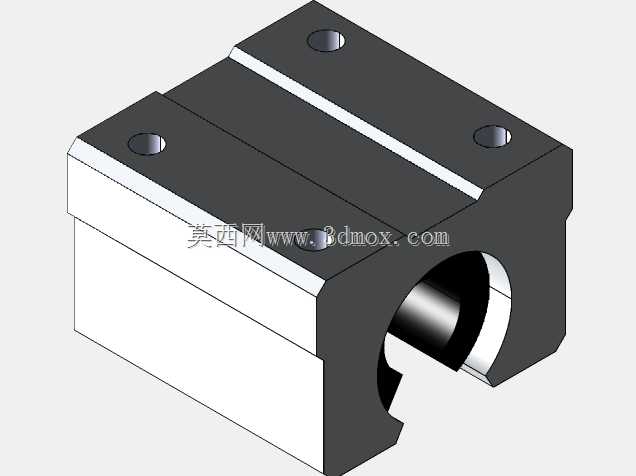

　　横梁上搭载的Z轴滑台集成了加工主轴安装位，可适配不同功率的高速风冷主轴，满足不同深度的铣削加工需求；Y轴采用双导轨平行布置的结构，工作台面沿导轨做纵向进给，双导轨的设计可抵消长行程进给时的侧向倾覆力矩，保证大尺寸板材加工时的走刀稳定性。机架主体采用板材拼接式结构，各连接部位通过定位销与紧固件完成装配，无需复杂的铸造工艺，加工制造成本更低，同时便于后期的维护拆装。设备的安装边界适配常规桌面放置需求，整体占地尺寸适配小型加工车间的工位布局，工作台面的有效加工行程可覆盖常规文创木牌、装饰画板、小型工艺摆件的加工尺寸范围，无需额外做地基固定，放置在水平承重工作台面上即可完成调平使用。设计过程中针对三轴的传动间隙做了预紧调整结构，

　　各轴的丝杠与导轨副均预留了预紧调节位，长期使用出现传动间隙时可通过调节螺钉消除背隙，保证加工精度的长期稳定性；走线槽沿机架内侧布置，所有驱动线缆、主轴线缆均通过拖链收纳，避免运动过程中线缆出现拉扯、磨损问题，提升设备运行的可靠性。
