折叠式小型四旋翼航拍无人机结构设计

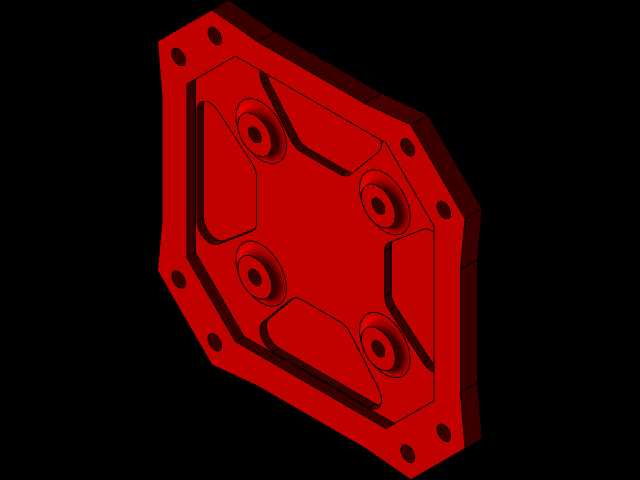

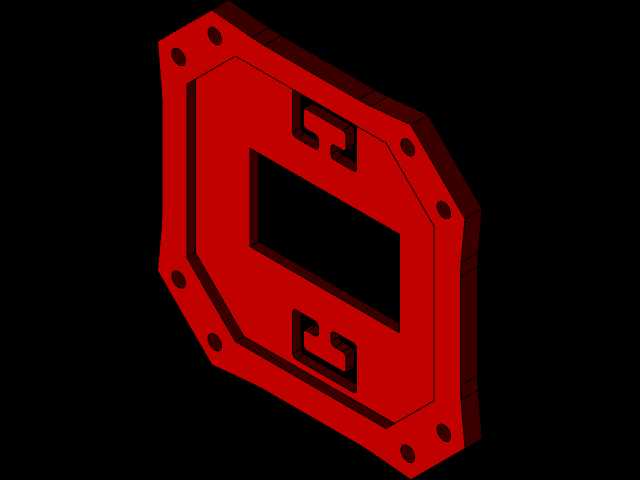

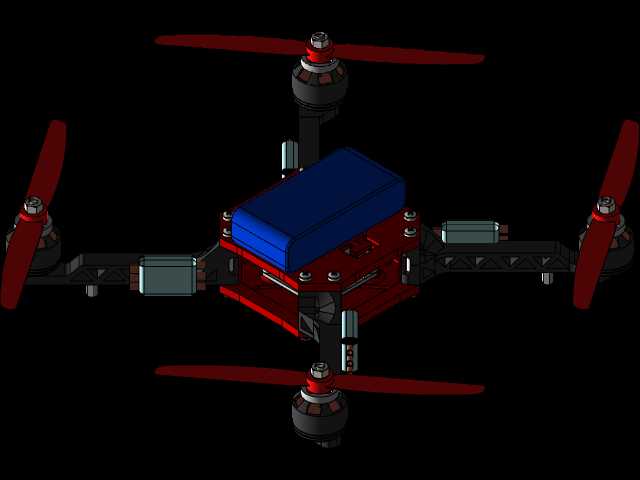

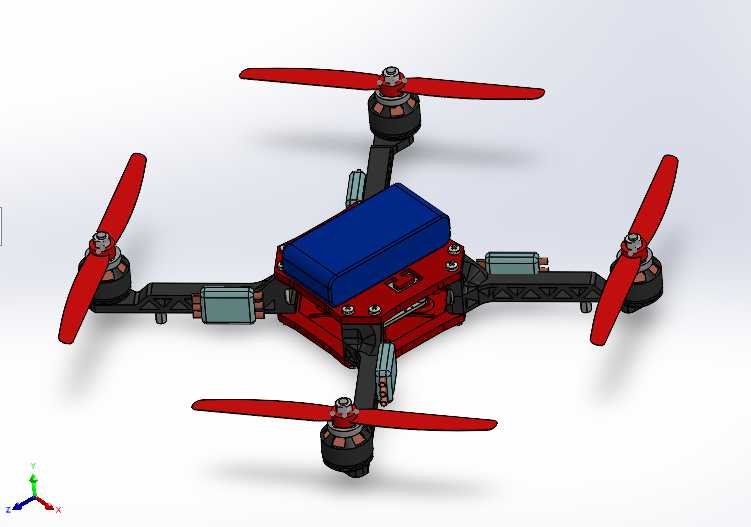

　　这款小型四旋翼飞行器的机架采用分体式快拆结构设计，机臂与中心舱通过卡扣式连接结构固定，日常收纳时可将四根机臂向中心方向折叠收拢，能将整机收纳体积压缩至展开状态的35%左右，适配户外作业时便携背负的运输需求。中心舱采用上下分层的布局设计，下层为动力配电层，集成了电调安装位与电源接线通路，所有走线均通过机臂内部的中空通道延伸至电机安装座，避免外露线材在飞行过程中产生风阻，或是在起降剐蹭时出现线材破损的问题；上层为载荷与飞控安装层，预留了标准的飞控模块安装孔位，可适配主流的开源飞控硬件，顶部的蓝色电池舱采用抽拉式固定结构，搭配防滑卡扣锁紧，更换电池时无需拆解机架外壳，单块电池的更换操作可在十秒内完成，适配户外连续作业时的快速补能需求。

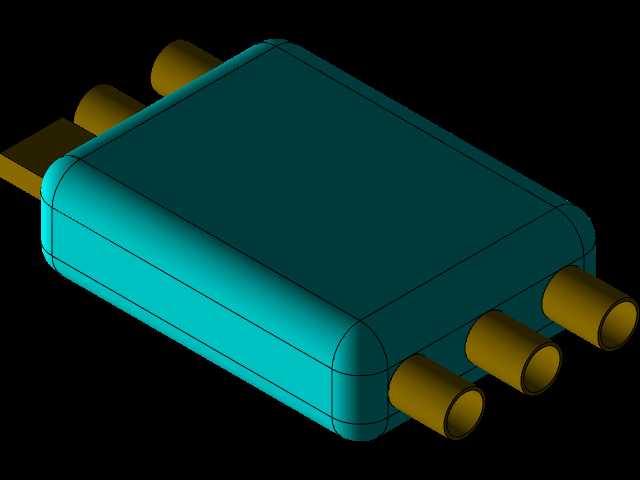

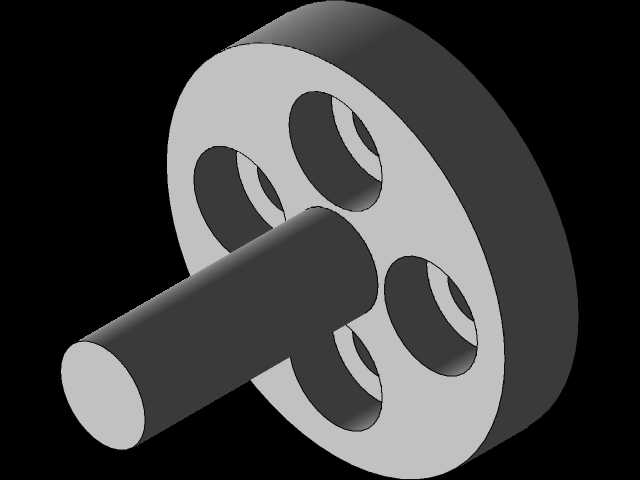

　　机臂末端的电机安装座采用倾斜5度的预偏角设计，可抵消旋翼旋转时产生的反扭矩，降低飞控系统的姿态修正压力，提升飞行过程中的航向稳定性。旋翼采用快拆式桨夹结构，无需额外工具即可完成桨叶的更换与安装，桨叶采用对称翼型设计，在保证升力效率的同时，可降低高速旋转时的气动噪音。机臂侧面预留了小型电调的散热安装位，电调工作时产生的热量可通过机臂的铝合金结构快速导出，避免长时间大油门飞行时出现电调过热保护的问题。

　　从实际应用场景来看，这款机型可适配低空航拍、小范围场地测绘、农林区域简易巡检等作业需求，中心舱底部预留了通用的相机挂载螺孔，可搭载轻量化的运动相机或是微型测绘模块，整机起飞重量控制在500g以内，在常规气象条件下的续航时间可达到18分钟左右。机架主体采用玻纤增强尼龙材质注塑成型，在保证结构强度的同时有效降低了整机自重，机臂与中心舱的连接位置设计有橡胶减震垫，可过滤旋翼高速旋转时产生的高频振动，避免挂载的成像设备出现画面抖动的问题。起落架采用一体化的微型支脚结构，直接集成在电机安装座下方，无需额外安装独立起落架，进一步降低了整机重量，同时可保证起降时机腹位置的载荷设备不会直接接触地面，避免起降过程中的剐蹭损伤。

　　设计过程中针对机架的受力边界做了有限元校核，在机臂末端施加5N的模拟升力载荷时，机臂末端的最大形变量控制在0.8mm以内，不会出现飞行过程中机臂振颤的问题，中心舱的电池安装位做了尺寸适配，可兼容容量从1500mAh到2200mAh的主流3S锂电池，用户可根据实际作业的载荷重量与续航需求灵活选择电池规格。
