步进驱动三轴龙门式数控雕刻加工设备

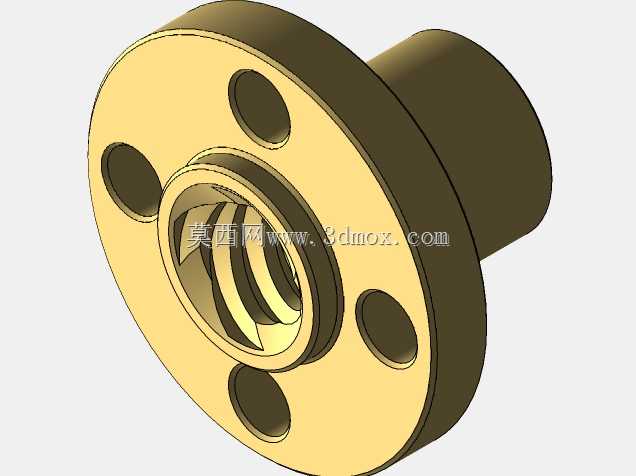

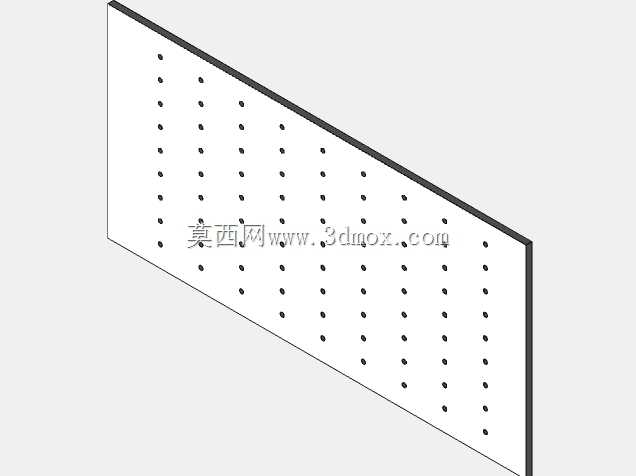

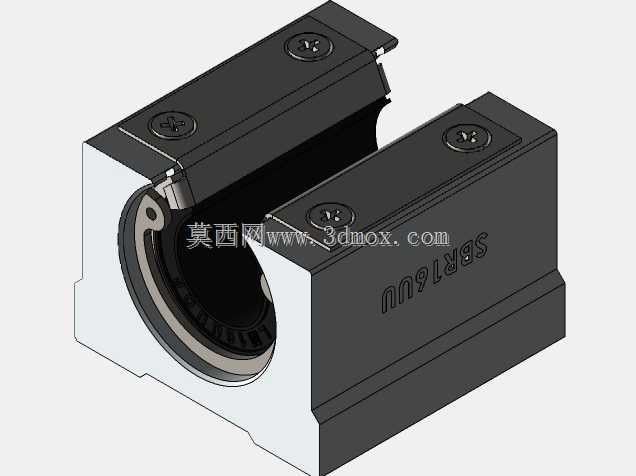

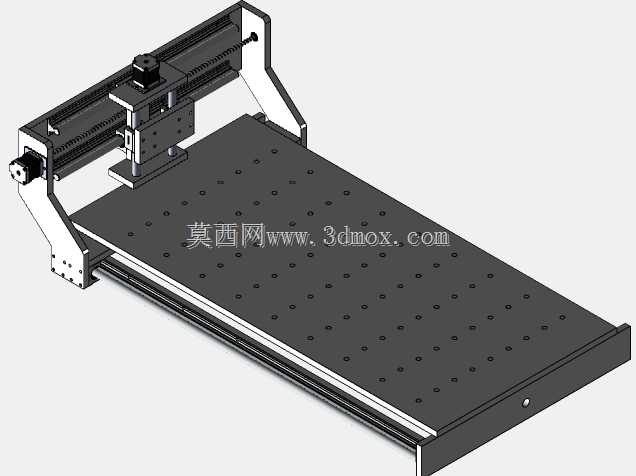

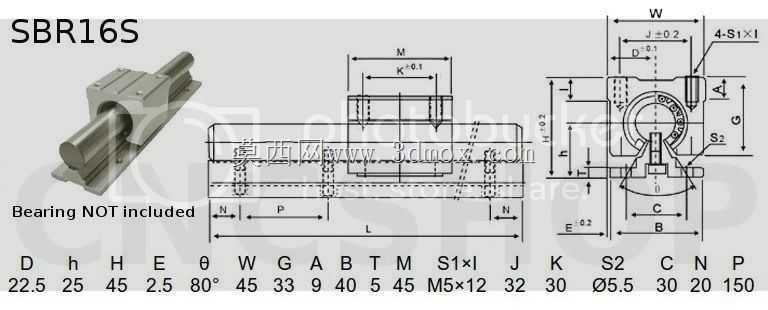

　　这款三轴联动的数控加工设备，核心面向小型工件的平面铣削、雕刻加工场景，常见于个体加工作坊、文创产品生产、教学实训场景中，可适配软金属、木材、亚克力、工程塑料等多种材质的切削作业，能完成平面刻字、浮雕加工、小型零件轮廓铣削、钻孔攻丝前置定位等多种加工工序。从结构设计逻辑来看，设备采用经典龙门式动梁布局，加工台面为固定式多孔平台，台面上规则排布的安装孔用于配合压块、夹具完成不同外形工件的快速装夹，台面本身做了加厚处理，可在加工过程中提供足够的支撑刚性，避免切削受力产生形变影响加工精度。X轴传动组件布置在台面两侧的基座上，采用直线导轨搭配滚珠丝杠的传动组合，两侧导轨安装面做了同步铣平处理，保证龙门横梁移动时的平行度，

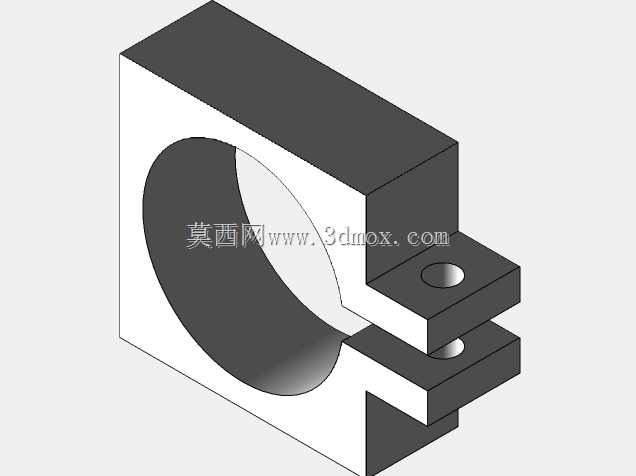

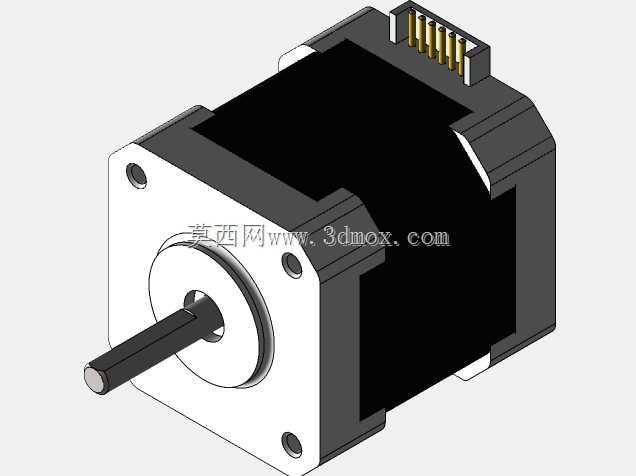

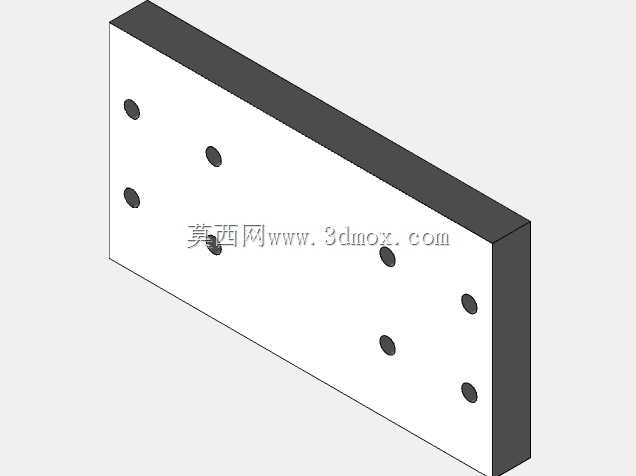

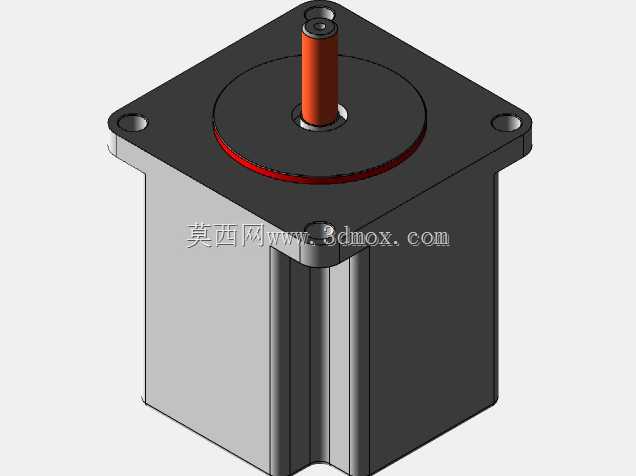

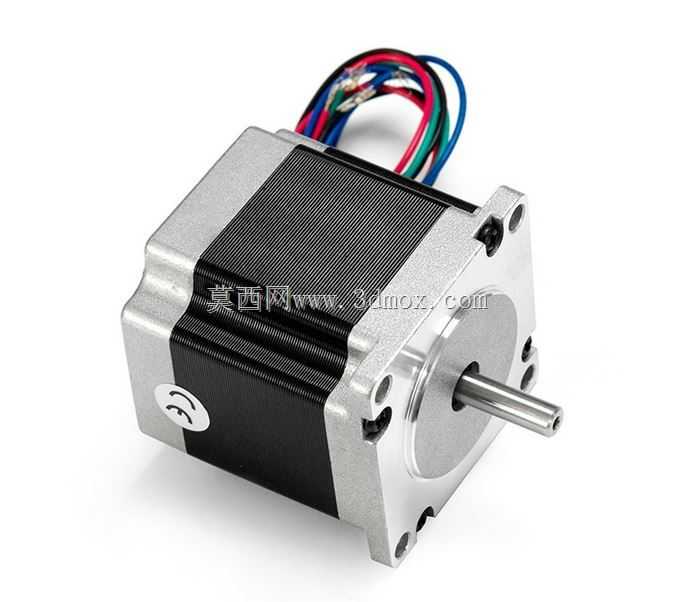

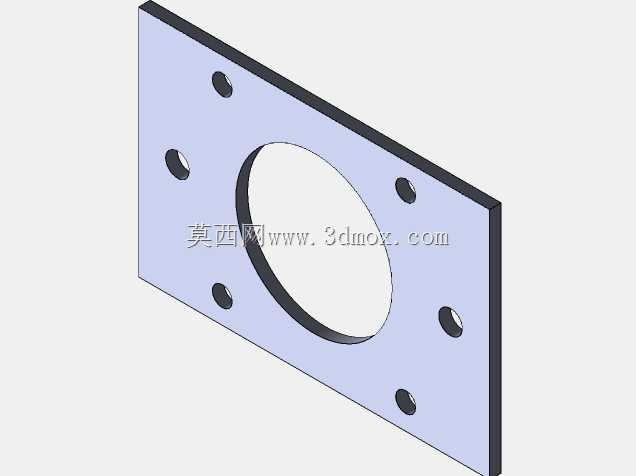

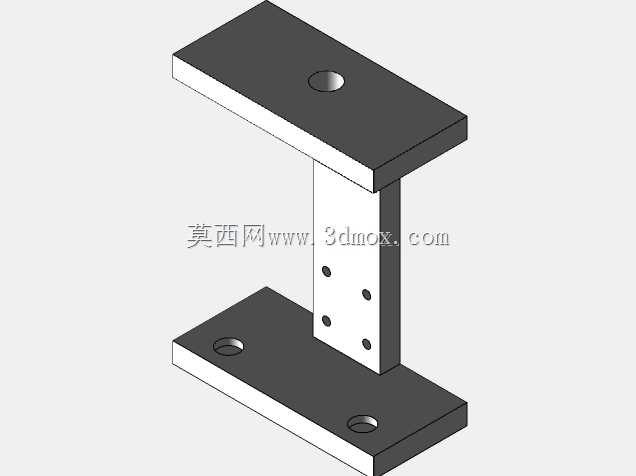

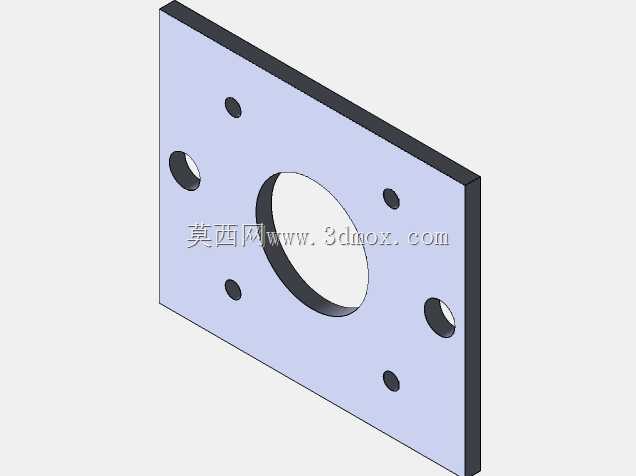

　　避免运行过程中出现卡滞、爬行问题。Y轴传动组件集成在龙门横梁上，带动加工主轴座完成横向进给，Z轴滑台则垂直安装在Y轴滑座上，搭载主轴完成上下方向的进刀、退刀动作，三个轴的驱动端均适配步进电机，配合驱动器可实现精准的位移控制，三轴的运动行程经过合理匹配，可覆盖常规小型加工件的尺寸范围，不会出现行程冗余过大造成设备体积浪费，也不会因行程不足限制加工场景。设计过程中对各轴的安装边界做了明确约束，两侧基座的安装孔位预留了固定到工作台面的连接位置，龙门的立柱与横梁之间采用螺栓定位连接，既保证装配精度，也方便后期维护时的拆装调整，主轴安装位预留了标准的夹头安装空间，可根据加工需求更换不同功率的主轴单元，适配不同材质的切削参数要求。

　　设备的走线槽沿基座和横梁侧边布置，可将各轴的电机线、主轴电源线规整收纳，避免加工过程中切屑、切削液磨损线缆，同时也让设备整体外观更整洁，减少运行过程中的线缆干涉风险。从实际使用角度出发，这种结构的设备对安装场地的要求不高，不需要专门的设备基础，放置在平整的硬质工作台面上即可完成调平投入使用，三轴的传动参数经过匹配，可保证加工过程中进给速度平稳，在木刻、亚克力雕刻这类对表面均匀度要求较高的加工场景中，能获得一致性较好的加工表面，减少后续打磨抛光的工作量。
