创意条纹螺旋造型便携收纳瓶结构设计

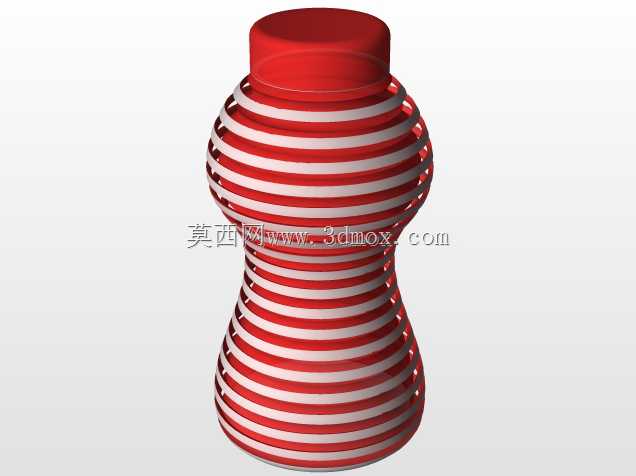

　　这款螺旋条纹造型的容器，最初的设计切入点是解决常规圆柱瓶身握持易打滑、堆叠易滚落的使用痛点，在日用快消品包装、桌面小物件收纳场景中都能适配。从结构层面看，瓶身采用连续的凹凸螺旋环带设计，相邻环带的凸起高度控制在2mm，既能够在手部握持时形成均匀的摩擦力点，即便手心沾有少量水渍也能稳定持握，不会出现常规光滑瓶身滑脱的问题；同时凹凸结构在堆叠运输过程中，上下瓶体的环带可以形成嵌合限位，减少运输途中的碰撞移位，降低包装损耗。瓶身的上下段采用收窄设计，中段略微外扩，整体轮廓符合人体工学握持曲线，手掌自然收拢时指腹刚好贴合在中段的螺旋凹槽位置，长时间持握也不会产生局部压痕。瓶口采用标准平口密封结构，适配常规旋合式瓶盖，

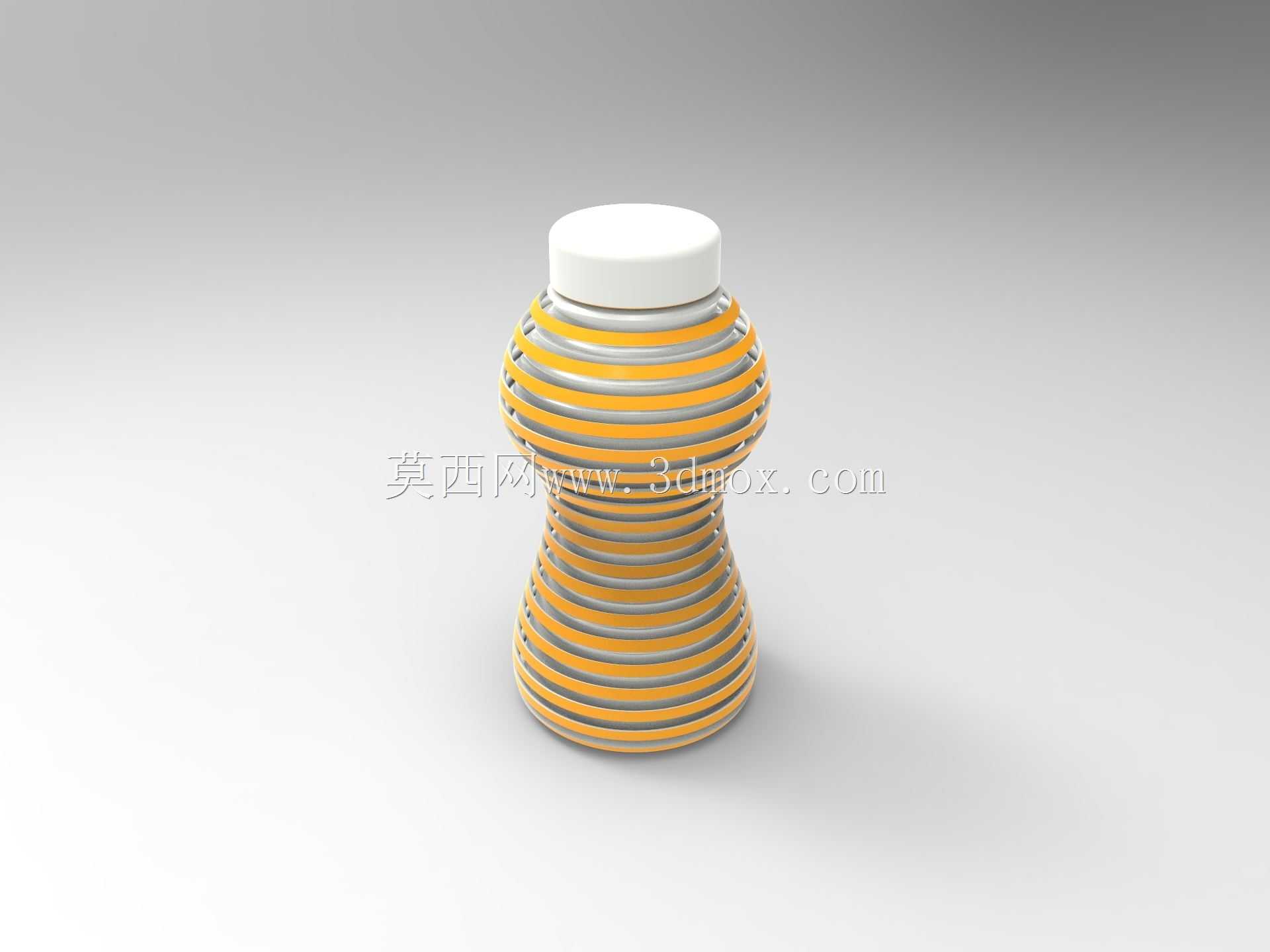

　　密封面的配合公差控制在0.1mm以内，能够满足液态、半固态内容物的密封存储需求，不会出现渗漏问题。设计过程中优先考虑了注塑成型的工艺可行性，所有螺旋环带的拔模斜度统一设置为1.5度，避免成型后出现脱模拉伤的问题，环带的转角位置全部采用R0.5mm的圆角过渡，既能够减少注塑时的应力集中，提升瓶身的抗挤压强度，也能避免尖锐边角在使用过程中划伤使用者。从安装与摆放边界来看，瓶身底部最大直径为65mm，放置在常规桌面、置物架层板上时占用空间极小，收窄的下段可以适配多数常规杯架的尺寸，能够放在车载杯架、办公桌边的杯槽中使用。瓶身的条纹结构除了提升握持性能外，也具备视觉装饰效果，黄灰相间的环带配色能够在货架陈列时形成更强的视觉辨识度，

　　区别于常规单色光滑瓶身的产品。结构强度方面，通过有限元模拟验证，瓶身侧壁在受到100N的径向挤压力时，螺旋凹槽位置的形变量不超过0.3mm，能够满足日常使用中意外挤压、跌落的强度要求，不会轻易出现瓶身变形破裂的问题。瓶口的螺纹配合长度设计为8mm，旋合瓶盖后能够形成足够的密封预紧力，倒置状态下也不会出现内容物渗漏，适配日常盛装饮品、收纳小型五金零件、桌面文具等多种使用场景。
