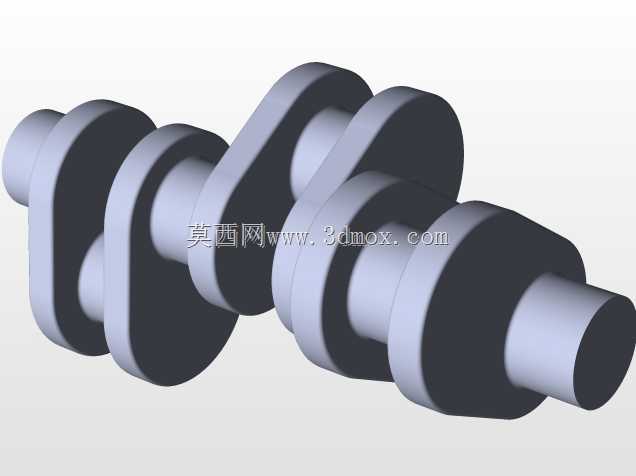

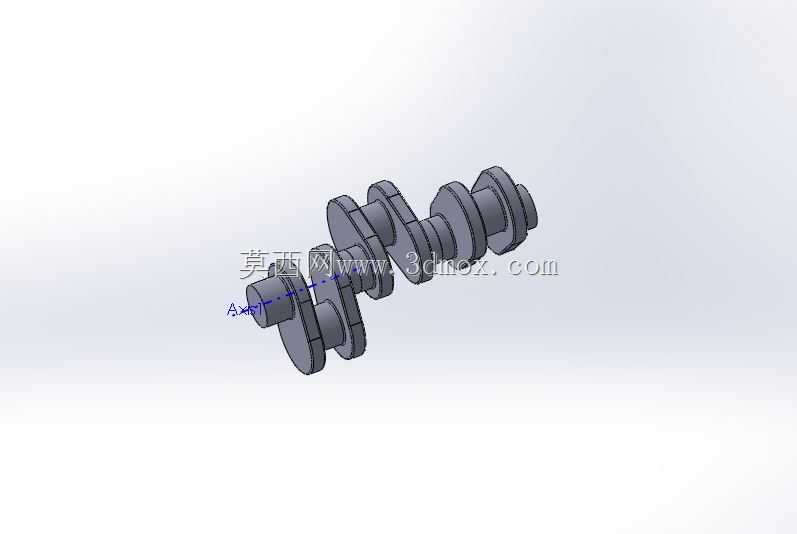

多拐式发动机曲轴结构三维数模

　　作为动力输出核心的回转类零件，这类多拐曲轴的设计直接决定了往复式动力设备的运行平顺性与服役寿命，在小排量通用内燃机、小型空气压缩机、高压柱塞泵等需要将直线往复运动转化为旋转扭矩的设备中应用广泛。从结构设计逻辑来看，该曲轴采用三曲拐错位布置方案，相邻曲拐的夹角匹配对应缸体的做功间隔角，能有效降低动力输出过程中的扭矩波动，减少主轴颈位置的冲击载荷。设计阶段首先要确定主轴颈与连杆轴颈的重叠度，这一参数直接影响曲轴的整体抗弯扭强度，重叠量不足时高负荷工况下容易在轴颈过渡圆角位置产生应力集中，长期运行会出现疲劳裂纹；重叠量过大则会增加曲轴的整体重量，提升回转过程中的惯量，反而增加动力损耗。从安装边界来看，两端的主轴颈为同轴设计，

　　作为整个曲轴的回转支撑基准，装配时需要与缸体主轴承座的孔位保持严格同轴度，公差等级通常控制在IT6级以内，避免运行过程中出现偏磨导致的轴瓦烧蚀。连杆轴颈的表面粗糙度要求达到Ra0.8以下，部分高负荷应用场景还会对轴颈表面做淬火处理，提升表面硬度以抵抗连杆瓦的摩擦损耗。曲臂部分的过渡圆角采用多段圆弧相切设计，避免直角结构带来的应力集中，同时在保证强度的前提下对曲臂非配合面做减重处理，降低整体回转惯量，提升设备的响应速度。实际选型应用时，需要匹配对应设备的冲程长度，连杆轴颈与主轴颈的中心距直接决定活塞的运动行程，进而影响设备的排量与输出扭矩；两端的轴伸结构分别对接飞轮端与前端轮系，飞轮端需要传递全部输出扭矩，

　　通常设计有键槽或法兰连接结构，前端则用来驱动配气机构、冷却水泵、机油泵等附属部件，轴径尺寸根据驱动附件的总负载确定。建模过程中需要重点关注各轴颈的同轴度、曲拐的相位角公差，这些参数如果出现偏差，装配后会出现活塞运动卡滞、运转振动过大、轴瓦偏磨等一系列问题，直接导致设备无法正常运行。这类曲轴的润滑通道通常设计在轴颈内部，斜向油道连通主轴颈与连杆轴颈，压力机油通过主油道进入主轴颈后，通过内部油道输送到连杆轴颈位置，为连杆轴瓦提供持续润滑，建模时需要保证油道的连通性，避免出现工艺孔封堵位置错误导致的油路不通问题。
